ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
106

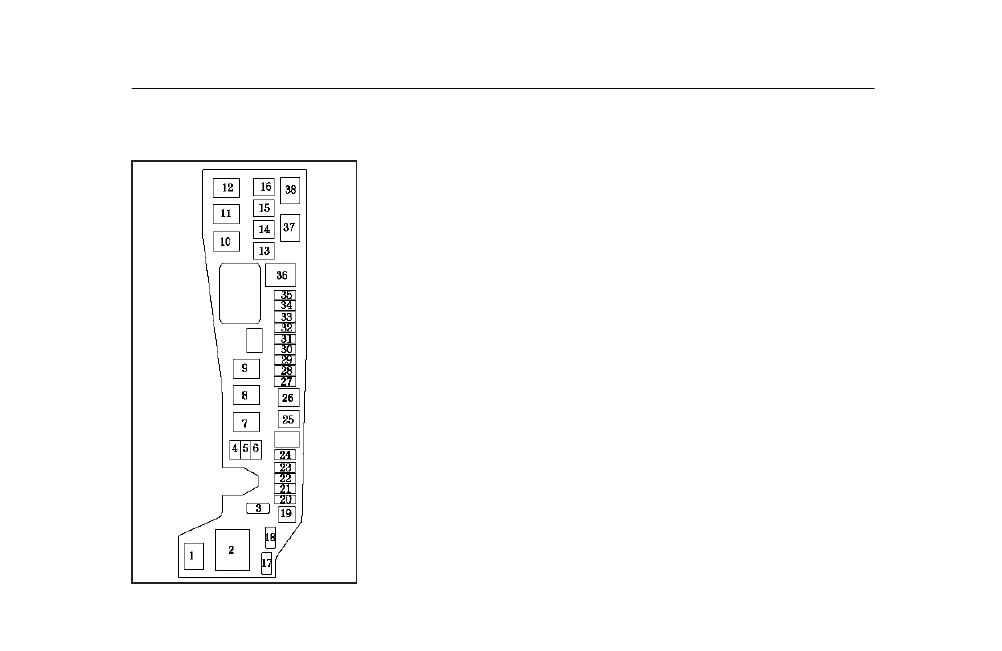

Расположение плавких предохрани-
телей в электрораспределительном
блоке моторного отсека
Реле:
1. Электромагнитная муфта сцепления
кондиционера.
2. Передние фары.
7. Управление вентилятором системы
кондиционирования.
8. Зарезервировано.
9. Звуковой сигнал.
10. Управление вентиляторами охлаж-
дения двигателя (высоких оборотов и низ-
ких оборотов).
11. Зарезервировано.
12. Вентилятор охлаждения двигателя
(включение / выключение).
37. Зарезервировано.
38. Главное реле электронной системы
впрыска топлива.
Плавкие предохранители:
3. Запасной плавкий предохранитель.
4. Запасной плавкий предохранитель.
5. Запасной плавкий предохранитель.
6. Запасной плавкий предохранитель.
13. Зарезервировано.
14. Вентилятор охлаждения двигателя.
15. Зарезервировано.
16. ABS.
17. Запасной плавкий предохранитель.
18. Запасной плавкий предохранитель.
19. Щипцы.
20. Левая фара дальнего света.
21. Правая фара дальнего света.
22. Правая фара ближнего света.
23. Левая фара ближнего света.
24. Зарезервировано.
25. Зарезервировано.
26. Передние фары.
27. Зарезервировано.
28. Электронная система впрыска топ-
лива (15 A для MT20U/2 или 30 A для
M7.9.7.1).
29. Лампы освещения салона.
30. Защита всей системы запуска двига-
теля.
31. Зарезервировано.
32. Звуковой сигнал (10 А).
33. Аварийный сигнал (10 А).
34. Зарезервировано.
35. Зарезервировано.
36. Главный источник питания (10 А).
