4.7.7.

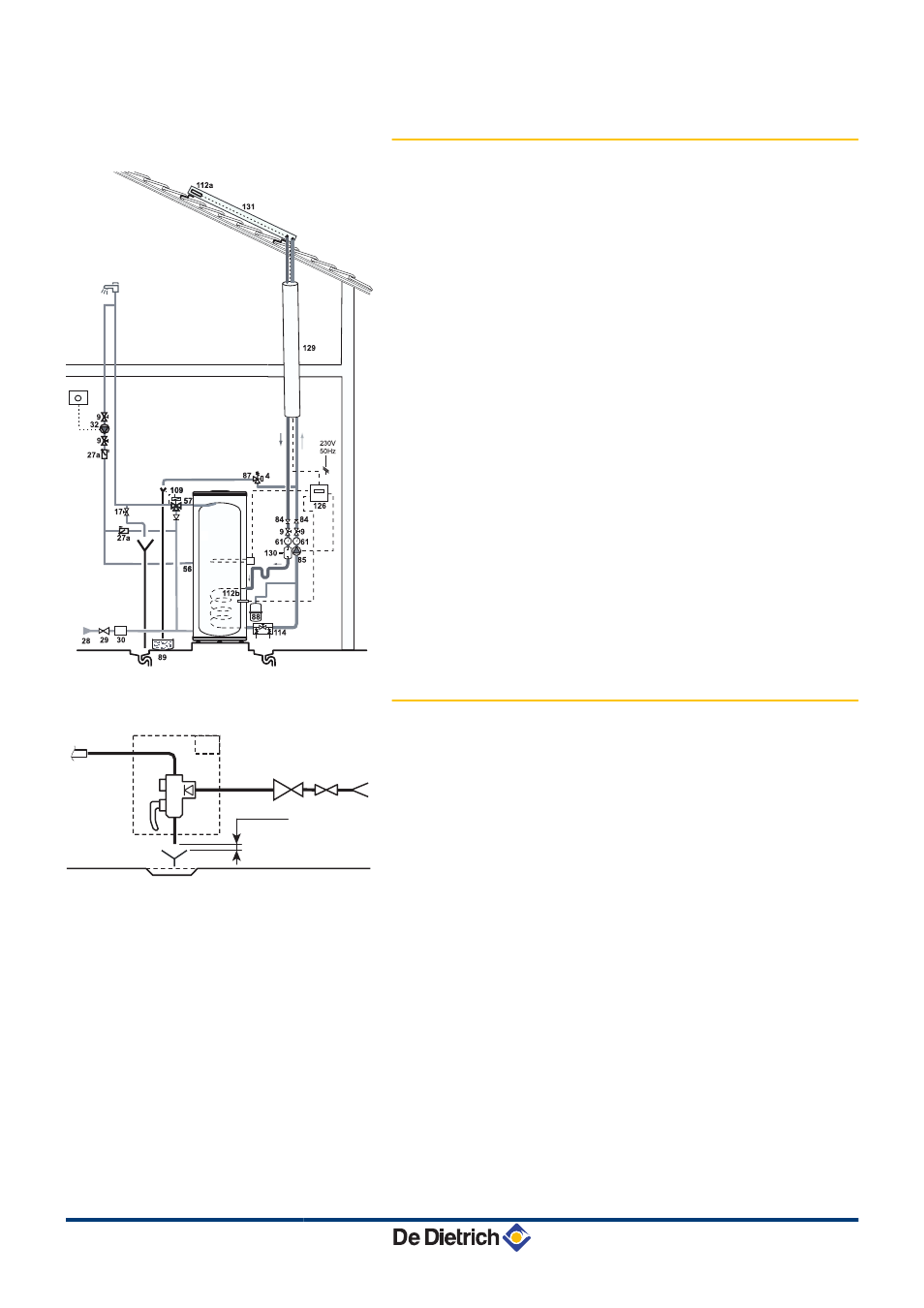

Схема только с контуром солнечной
установки - BESL 200...400
4.7.8.
Группа безопасности
9
Отсечной вентиль
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
a
Ввод холодной воды со встроенным обратным
клапаном
b
Подсоединение к входу холодной воды
водонагревателя горячей санитарно-технической
воды
c
Запорный кран
d
Все страны, кроме Германии :
Предохранительный клапан 7 бар (0.7 МПа)
Германия : Предохранительный клапан, максимум
10 бар (1 МПа)
e
Отверстие для слива
L000615-A
81
D
C000711-F
a
b
c
d
(54)
2 cm
e
28
9
30
29
4. Установка
BSL 150...500 N BESL 200...400 N
28
24/06/2013 - 300027764-001-02
