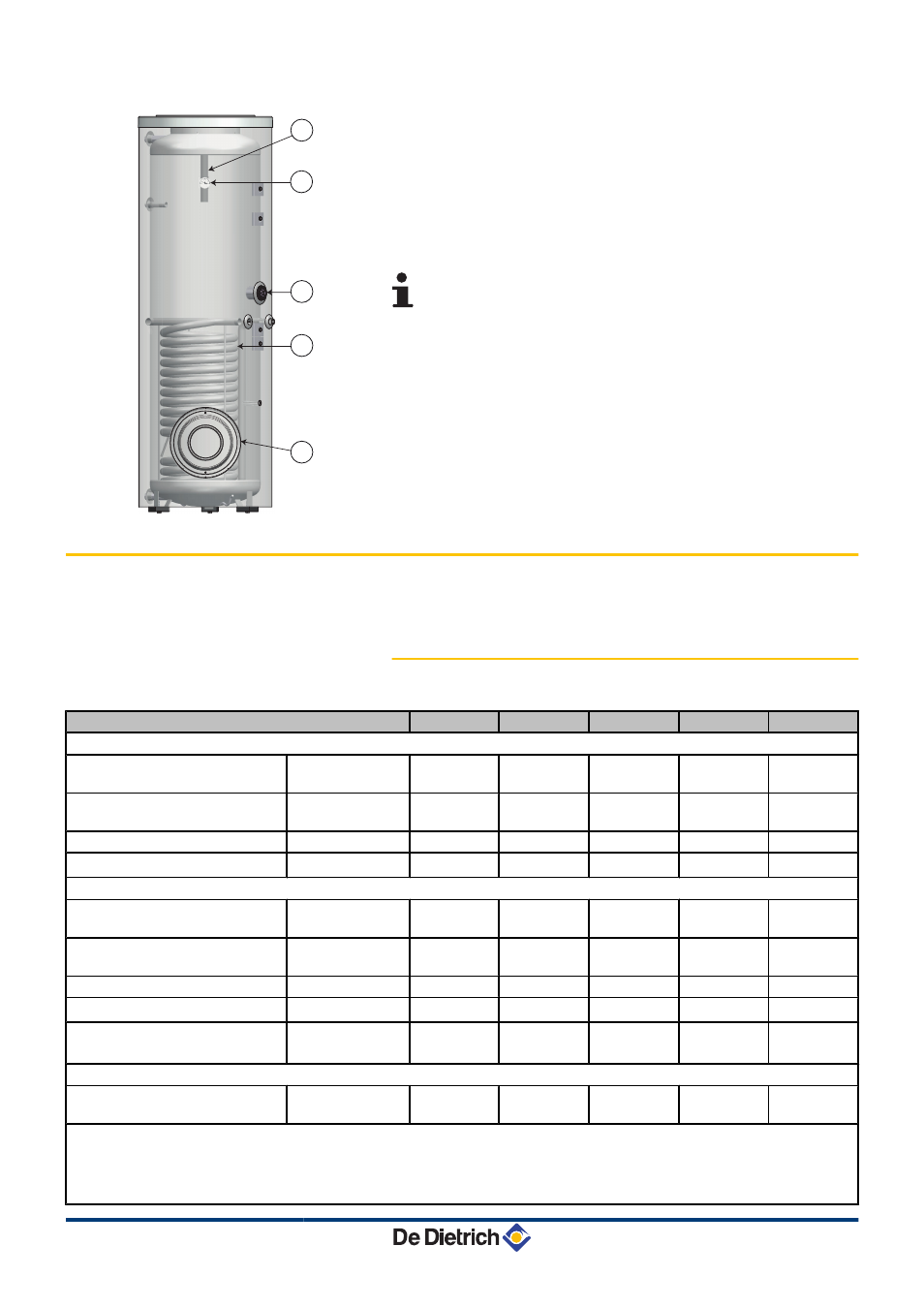

Страница 13: 3 технические характеристики
BESL 200...400 N
A
Теплообменник солнечной установки
Z
Анод - Боковая заглушка
E
Анод - Верхняя заглушка
R
Электрический источник тепла
T
Термометр
Все компоненты проверены на герметичность и
протестированы на заводе.
3.3
Технические характеристики
3.3.1.
Водонагреватель горячей санитарно-
технической воды солнечной установки
BSL 150 N
BSL 200 N
BSL 300 N
BSL 400 N
BSL 500 N
Первичный контур :
Теплообменник солнечной установки
Максимальная рабочая
температура
°C
110
110
110
110
110
Максимальное рабочее
давление
бар(MPa)
10 (1)
10 (1)
10 (1)
10 (1)
10 (1)
Емкость теплообменника
л
4.5
5.6
8.1
10.1
12.8
Поверхность теплообмена
м
2
0.67
0.84
1.2
1.5
1.9
Первичный контур :
Теплообменник для дополнительного источника тепла
Максимальная рабочая
температура
°C
-
110
110
110
110
Максимальное рабочее
давление
бар(MPa)
-
10 (1)
10 (1)
10 (1)
10 (1)
Емкость теплообменника
л
-
5.1
5.1
5.1
5.1
Поверхность теплообмена
м
2
-
0.76
0.76
0.76
0.76
Гидравлическое сопротивление
для 2 m
3
/Час
кПа
-
4
4
4
4
Вторичный контур
(санитарно-техническая вода)
Максимальная рабочая
температура
°C
95
95
95
95
95
(1) Температура первичного контура : 80 °C - Вход холодной санитарно-технической воды : 10 °C - Выход горячей санитарно-
технической воды : 45 °C - Расход в первичном контуре : 2 м3/ч
(2) Температура первичного контура : 80 °C - Вход холодной санитарно-технической воды : 10 °C - Выход горячей санитарно-
технической воды : 40 °C - Температура хранения горячей санитарно-технической воды : 65 °C
(3) Соответствует требованиям EN 12977–1
L000696-A
5
3
4
1
2
BSL 150...500 N BESL 200...400 N
3. Техническое описание
24/06/2013 - 300027764-001-02
