4.6

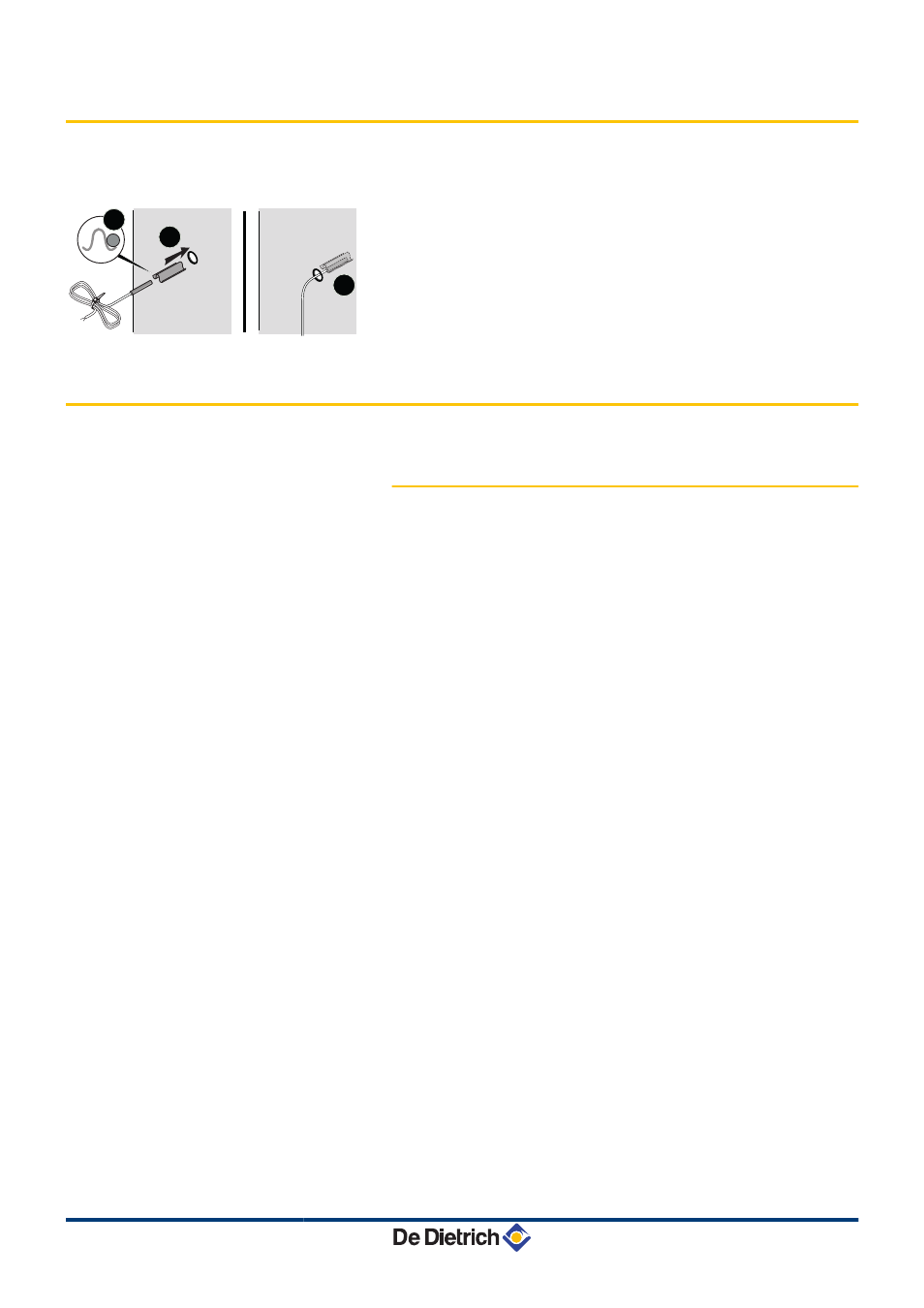

Установка датчиков температуры

¼См. установка датчиков : "Основные размеры", Страница

16
1. Установить датчик в приёмную гильзу при помощи

разделителя приёмной гильзы.

Разделитель приёмной гильзы поставляется в пакете с

инструкцией.

2. Проверить правильную установку датчиков в приёмную

гильзу.

3. Проверить установку разделителя приёмной гильзы.

4.7

Гидравлическая схема установки

4.7.1.

Список условных обозначений

A

Твердотопливные котлы

B

Буферный водонагреватель

C

BSL 200...500 N

D

BESL 200...400 N

E

Двухконтурный котёл

F

BSL150 N

G

Котёл с ёмкостным водонагревателем для ГВС

H

Котёл с проточным теплообменником для ГВС

3

Предохранительный клапан 3 бар

4

Манометр

6

Воздухоотделитель

7

Автоматический воздухоотводчик

9

Отсечной вентиль

10

3-ходовой смесительный клапан

11

Циркуляционный насос

16

Расширительный бак

17

Сливной вентиль

18

Заполнение контура отопления (с разделителем

согласно действующим нормам)

21

Датчики наружной температуры

24

Вход первичного контура (теплообменника)

водонагревателя горячей санитарно-технической

воды

25

Выход первичного контура

(теплообменника)водонагревателя горячей

санитарно-технической воды

L

0

0

0

3

8

3

-A

1

2

3

BSL 150...500 N BESL 200...400 N

4. Установка

24/06/2013 - 300027764-001-02

21
