Provisoire – Инструкция по эксплуатации DE DIETRICH Dietrisol Power
Страница 7
PROVISOIRE
7
28/06/2010 - FR-300017322-001-C
POWER 7 / 10 / 15
3. Техническое описание

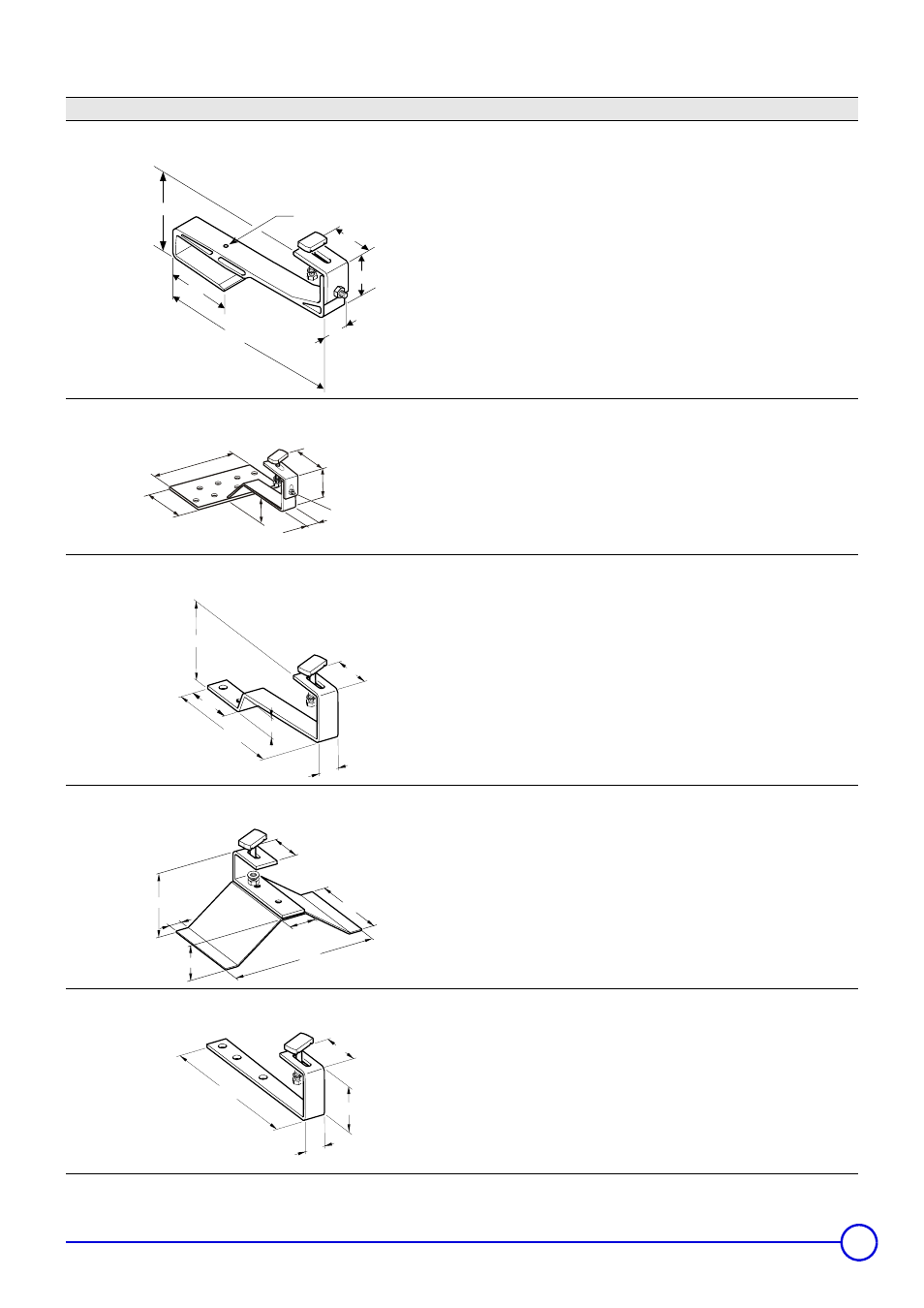

Доступны разные модели крепёжных элементов для крепления на базовых профильных элементах :
Алюминиевый крепёжный элемент для штампованной
черепицы
Для черепичной крыши дополнительные монтажные планки
закрепляются на несущей конструкции крыши.
Характеристики монтажных планок :
- Сечение : 30 x 90 мм
- Длина : Длина батареи солнечных коллекторов
- Окончания должны находиться на стропиле.
Крепёжные элементы закрепляются на этих монтажных
планках (независимый от стропил монтаж).
Крепёжный элемент из нержавеющей стали для
штампованной черепицы
Эти крепежные элементы закрепляются прямо на стропила
крыши (установка на стропила).
Германия :
A не регулируется по высоте.
Крепёжный элемент из нержавеющей стали для плоской
черепицы
Эти крепежные элементы закрепляются прямо на стропила
крыши (установка на стропила). Благодаря их небольшой
ширине, в общем случае можно установить 2 крепёжных
элемента на одно стропило.
Крепёжный элемент из нержавеющей стали для
волнообразной черепицы
Для крыши с волнообразной черепицей (асбестоцемент, Eternit
и пр.) эти крепёжные элементы закрепляются на стропилах
крыши и проходят через волнообразную крышу (установка на
стропилах). Крепление осуществляется при помощи
резьбовых шпилек (не поставляется вместе с крепёжными
элементами, потому что они различны для разных
производителей).
Крепёжный элемент из нержавеющей стали для шиферной
черепицы
Эти крепёжные элементы закрепляются на стропилах крыши
сквозь обшивку из досок (установка на стропилах). Затем
крепёжный элемент покрывается таким образом, чтобы крыша
стала нормальной.
8980N157
79
62,5
ø6
145
40
99
278
100 max
40
30
80
5
6
0
20
M001334
A
80
8980N159
285
30
120
65
30
100
40
130
200
65
50
40
8980N160
8980N161
250
50
80
35
