4. Монтаж
4.5 Основные размеры
4.5.1
Установка на наклонной крыше

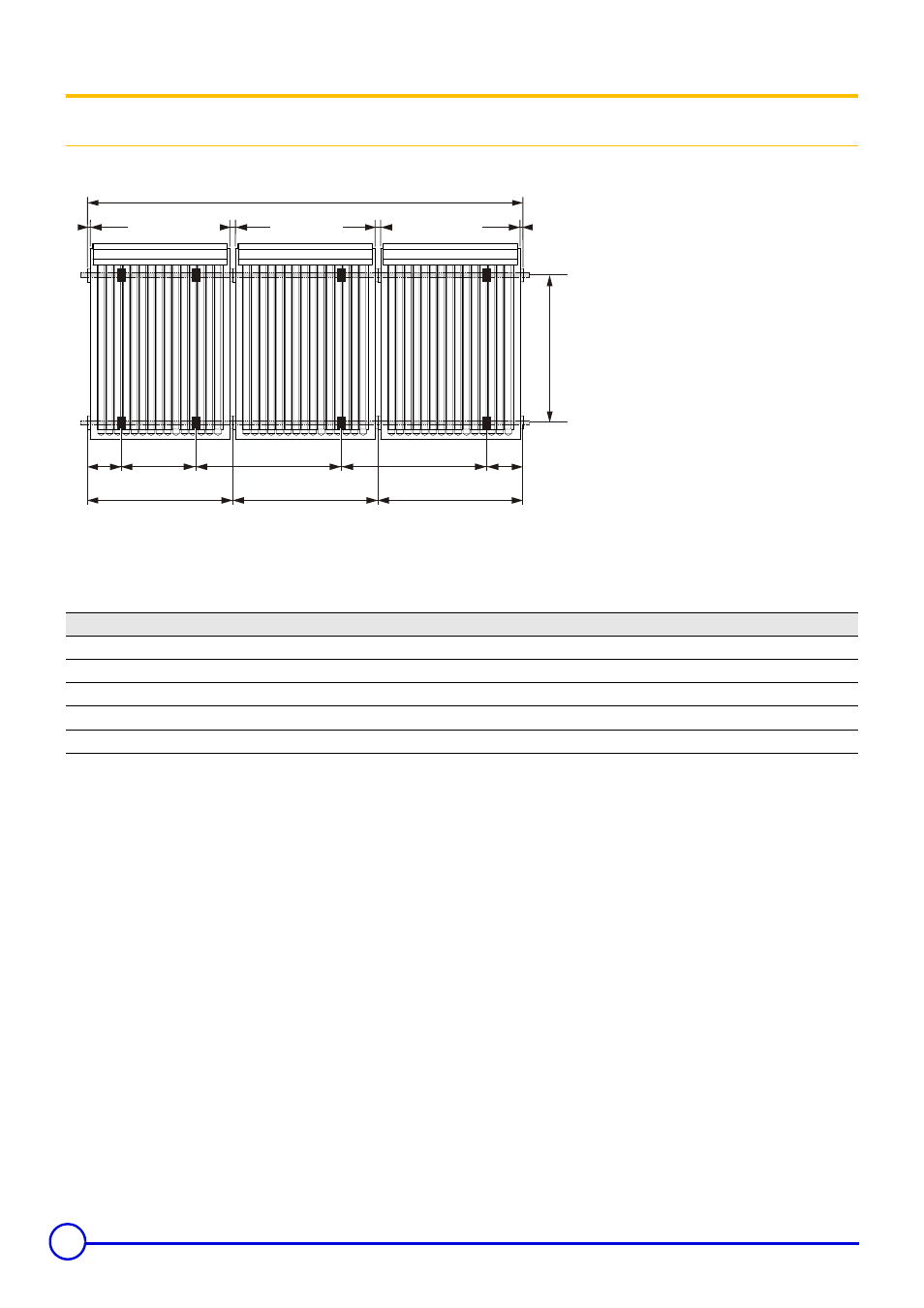

Расположение крепёжных элементов :
Предусмотреть 4 крепёжных элемента для установки
1-го солнечного коллектора, затем - 2 крепёжных
элемента для каждого следующего солнечного
коллектора.
M001397
L
25
50
50
11
00
- 1400
A
A
B
D
D
D
C
C
25
POWER 7
POWER 10
POWER 15
A
От 100 до 200 мм
От 100 до 250 мм
От 100 до 250 мм
B
От 400 до 560 мм
От 400 до 800 мм
От 800 до 1200 мм
C
От 400 до 700 мм
От 400 до 900 мм
От 800 до 1300 мм
D
660
900
1300
L
660 x Число коллекторов
900 x Число коллекторов
1300 x Число коллекторов
