3. Техническое описание
3 Техническое описание
3.1 Трубчатые солнечные коллекторы
Наклон солнечного коллектора / Монтаж
Солнечный коллектор POWER можно установить с любым углом
наклона : от 2° (горизонтально) до 90° (вертикально).
Оптимальный угол наклона находится между 15 и 75°.
Возможна установка на крыше или на земле.
Расположение коллектора
Солнечные
коллекторы
должны
устанавливаться
в
вертикальном положении.
Установка, когда коллектор вакуумных трубок
находится снизу, невозможна.
Заполнение установки
Необходимо
заполнить
солнечную
установку
теплоносителем Tyfocor LS.
Не заполнять солнечную установку в случае прямого
солнечного излучения (парообразование) или в случае
опасности размораживания (опасность повреждения).

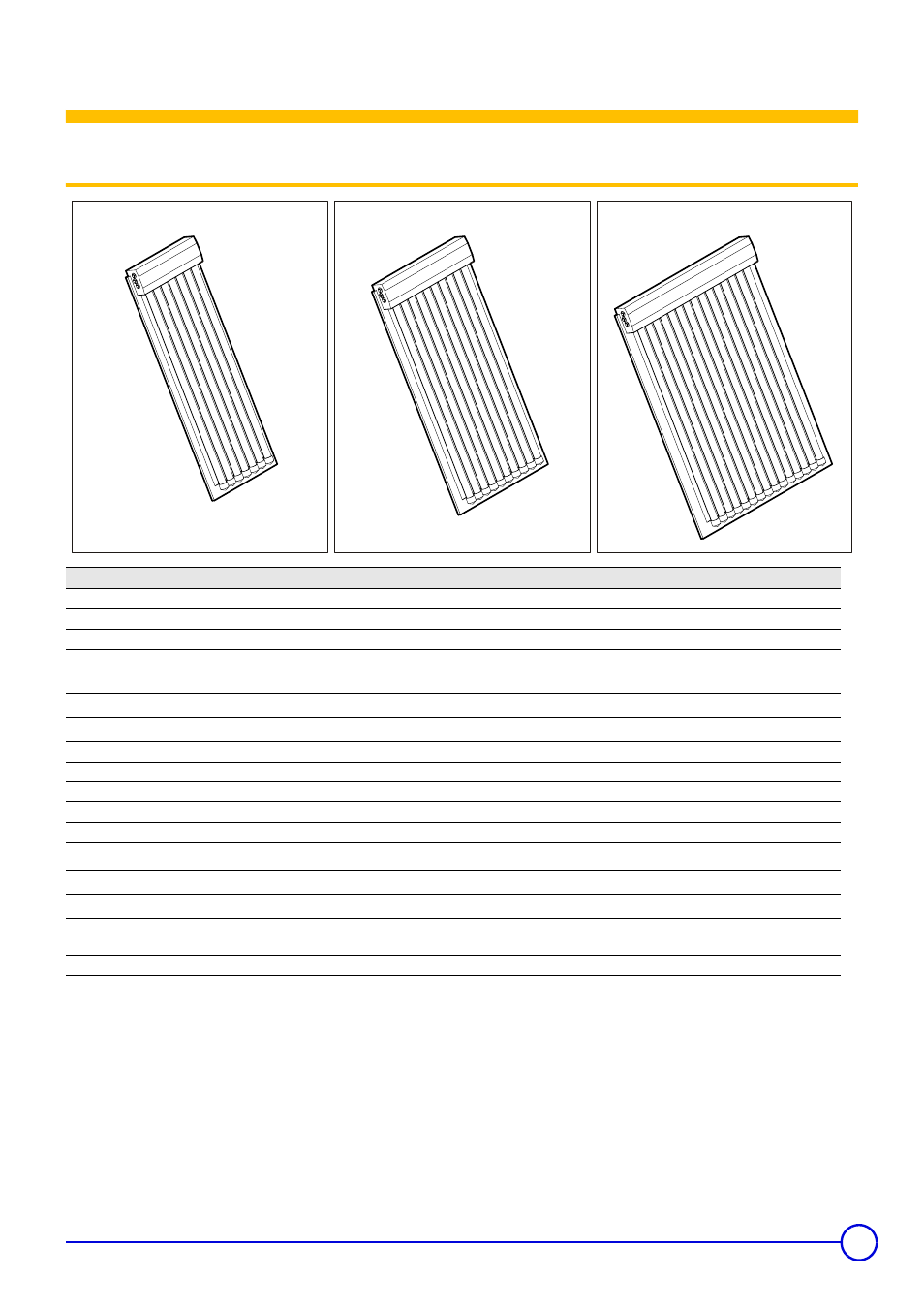

M001395
POWER 7
POWER 10
POWER 15
Трубчатые солнечные коллекторы
POWER 7
POWER 10
POWER 15
Длина
мм
1700
1700
1700
Ширина
мм
610
850
1250
Высота (с рамой)
мм
99
99
99
Количество труб
7
10
15
Габаритная площадь поверхности
м
2
1.04
1.45
2.13
Апертурная поверхность
м
2
0.80
1.14
1.72
Площадь поглощающей поверхности
м
2
1.16
1.65
2.48
Вес
кг
25
33
47
Объем солнечных коллекторов
л
1.1
1.4
2
Максимальное рабочее давление
бар
6
6
6
Испытательное давление
бар
10
10
10
Рекомендуемый расход для коллектора
л/ч
45
45
66
Оптический КПД (
η
o
)
0.745
0.756
0.764
Коэффициент потерь из-за пропускания света a
1
Вт/м
2
·K
1.53
1.41
1.02
Коэффициент потерь из-за пропускания света a
2
Вт/м
2
·K
2
0.0003
0.0029
0.0053
Гидравлическое подключение
3/4 Внутренняя
резьба
3/4 Внутренняя
резьба
3/4 Внутренняя
резьба
Потери давления (для 1 солнечного коллектора)
мбар
3.22
2.40
2.72
