УСТАНОВКА
ВВОД В ЭКСПЛУАТАЦИЮ

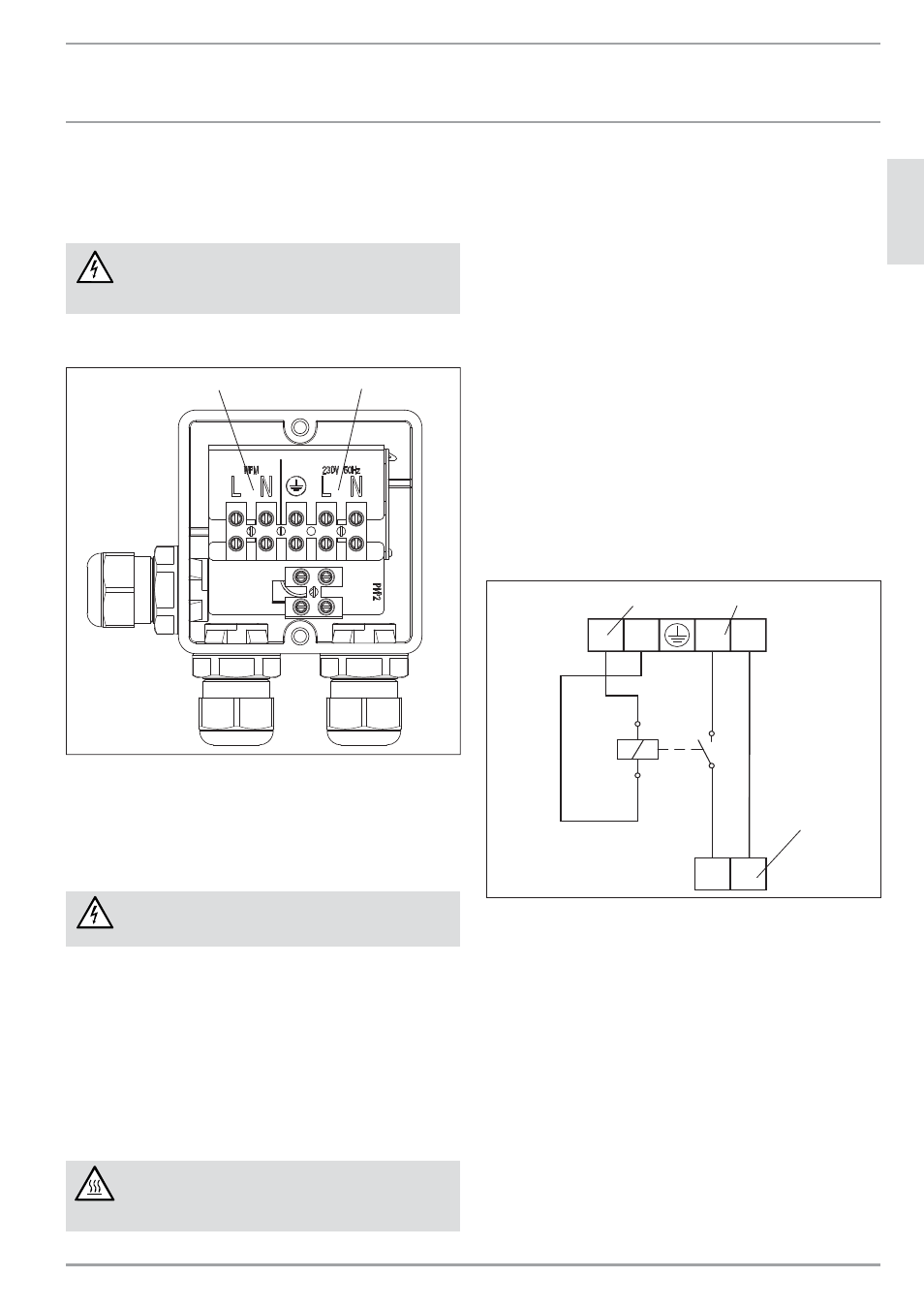

9.3 Электрическое
подключение
Работы по подключению может выполнять только специ-
алист с допуском и в соответствии с настоящим руковод-
ством.
ПРЕДУПРЕЖДЕНИЕ Oпасно для жизни вслед-
ствие поражения электрическим током!
Перед началом работ убедиться в том, что все
компоненты обесточены.
f Проложить сетевой соединительный кабель и кабель
цепи управления через отдельные кабельные вводы
с механизмом уменьшения растягивающего усилия.
2
1
26
_0
3_
14
_0
02
1
1 Питание от сети
2 Подключение кабеля цепи управления от системы
управления тепловыми насосами
f Сетевой соединительный кабель и кабель цепи управ-
ления прокладывать раздельно.
Для вывода кабеля прибора в верхней и нижней части ниж-
ней оболочки теплоизоляции предусмотрены отверстия.
ПРЕДУПРЕЖДЕНИЕ Oпасно для жизни – воз-
можно поражение электрическим током!
Устройство должно быть заземлено.
10. Ввод в эксплуатацию
10.1 Заполнение контура теплового насоса
f Следует выполнить выполнить указания из инструкции
по эксплуатации и установке, прилагаемой к теплово-
му насосу.
f Полностью удалить воздух из устройства.
10.2 Заполнение контура накопительного
водонагревателя
ОСТОРОЖНО Oпасность травмы вследствие
ожога!
Водопроводные трубы и вытекающая из кранов
вода могут быть очень горячими (> 43 °C).
f Следует выполнить указания из инструкции по
эксплуатации и установке к накопительному
водонагревателю.
f Проверить работоспособность предохранительного
клапана.
f Полностью удалить воздух из прибора со стороны
контура горячей воды, открыв предохранительный
клапан.
10.3 Проверка герметичности
f Проверить герметичность всей установки.
11. Передача устройства
Научить пользователя работе с устройством и передать
ему данную инструкцию для хранения.
12. Техобслуживание
Для этого специальные действия не нужны.
13. Технические характеристики
13.1 Электросхема
L L
N
N
L N
$
%
X2
X1
26
_0
3_
14
_0
03
0
X3
X1 Подключение к сети L, N, PE
X2 Подключение кабеля (управление)
L (X1/10 от системы управления тепловыми насосами)
N (X4 от системы управления тепловыми насосами)
X3 Внутреннее соединение для циркуляционных
насосов
