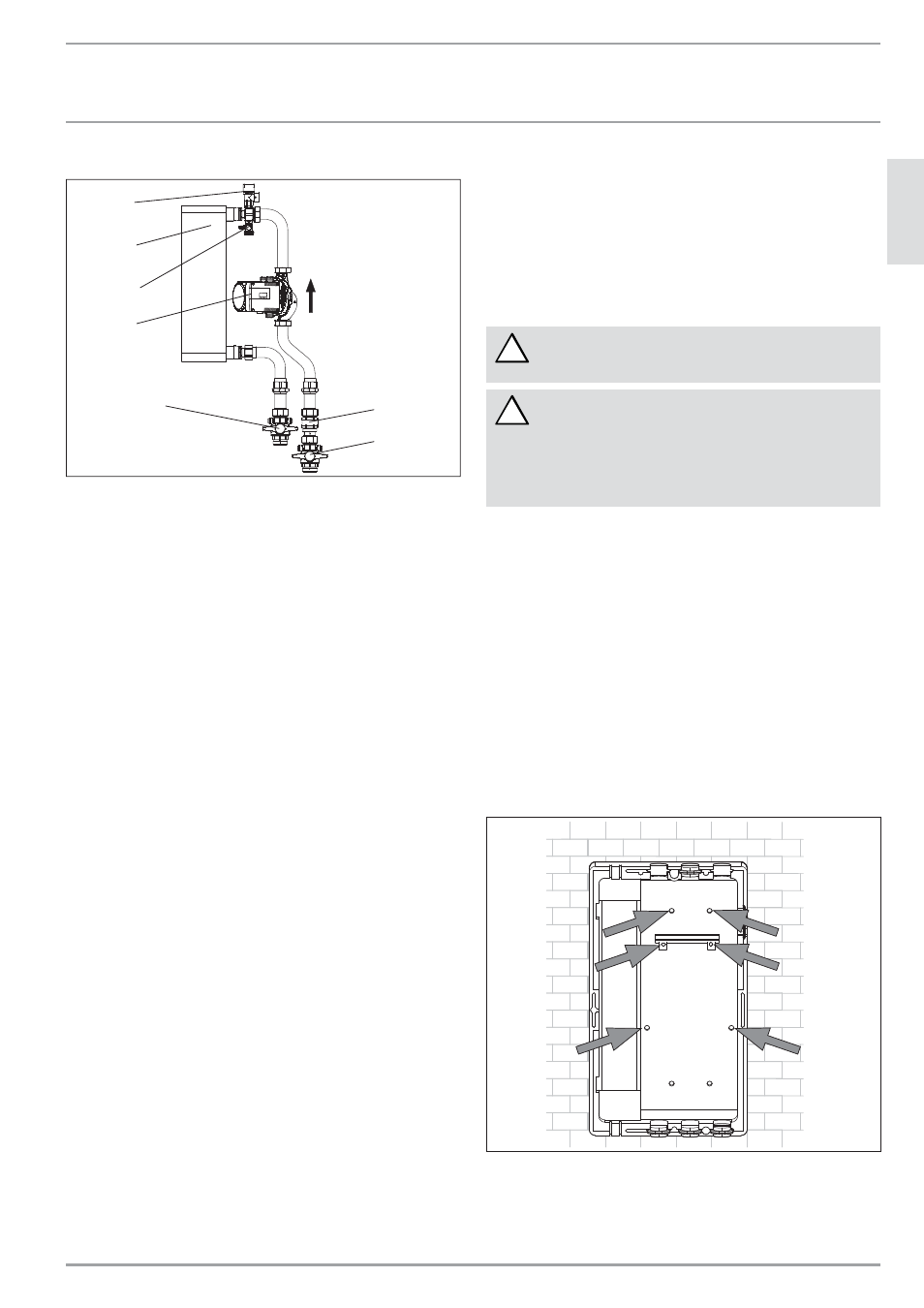

7.3.2 Контур накопительного водонагревателя
5
1
1
3
4
2
6
26
_0
3_
14
_0
05
8
1 Шаровой кран
2 Циркуляционный насос
3 Патрубок для промывки, заливки и слива
4 Пластинчатый теплообменник
5 Предохранительный клапан
6 Обратный клапан
7.4 Комплект поставки устройства WTS 40
В комплект поставки прибора входит:
- Настенный уголок
- Винты 8x70
- Винты 8x100
- Подкладные шайбы
- Дюбели
- Верхняя теплоизолирующая оболочка
- Нижняя теплоизолирующая оболочка
- 2 шаровых крана
8. Установка
8.1 Условия монтажа и подготовительные
работы
Необходимо следить за тем, чтобы:
- длина трубопровода была минимальной;
- сечение трубопроводов не было меньше сечения па-
трубков на устройстве.
!
ОСТОРОЖНО Oпасность повреждения посто-
ронними предметами
Установка должна быть промыта.
!
ОСТОРОЖНО Oпасность повреждения под воз-
действием коррозии
В теплообменнике используется медный припой.
Поэтому в направлении движения потока за тепло-
обменником нельзя использовать стальные трубы.
Высвобождающиеся ионы меди могут стать при-
чиной точечной коррозии стали.
9. Монтаж
9.1 Монтаж
прибора
f Удалить упаковочный материал и снять верхнюю те-
плоизолирующую оболочку с устройства.
f Снять устройство с нижней теплоизолирующей
оболочки.
f Вставить прилагаемый настенный уголок сзади в ниж-
нюю теплоизолирующую оболочку и зафиксировать
его.
f Установить нижнюю оболочку в выбранном монтаж-
ном положении.
f Выровнять нижнюю оболочку строго по вертикали.
f Наметить просверливаемые отверстия для настенного
уголка и для нижней оболочки на стене и снять ниж-
нюю оболочку с настенным уголком со стены.
26
_0
3_
14
_0
02
6
f Просверлить отверстия для крепежа и установить
в них дюбели.
