УСТАНОВКА
ТЕХНИКА БЕЗОПАСНОСТИ
6. Техника
безопасности
Монтаж, ввод в эксплуатацию, а также техобслуживание
и ремонт устройства должны производиться только ква-
лифицированным специалистом.
6.1 Общие указания по технике безопас-
ности
Мы гарантируем безупречную работу устройства и безо-
пасность эксплуатации только при использовании ориги-
нального дополнительного оборудования и оригинальных
запчастей.
6.2 Предписания, стандарты и положения
УКАЗАНИЕ
Необходимо соблюдать все государственные и ре-
гиональные предписания и постановления.
УКАЗАНИЕ
Следуя современным правилам монтажа, встроить
водяной фильтр в хозяйственно-питьевой водо-
провод.

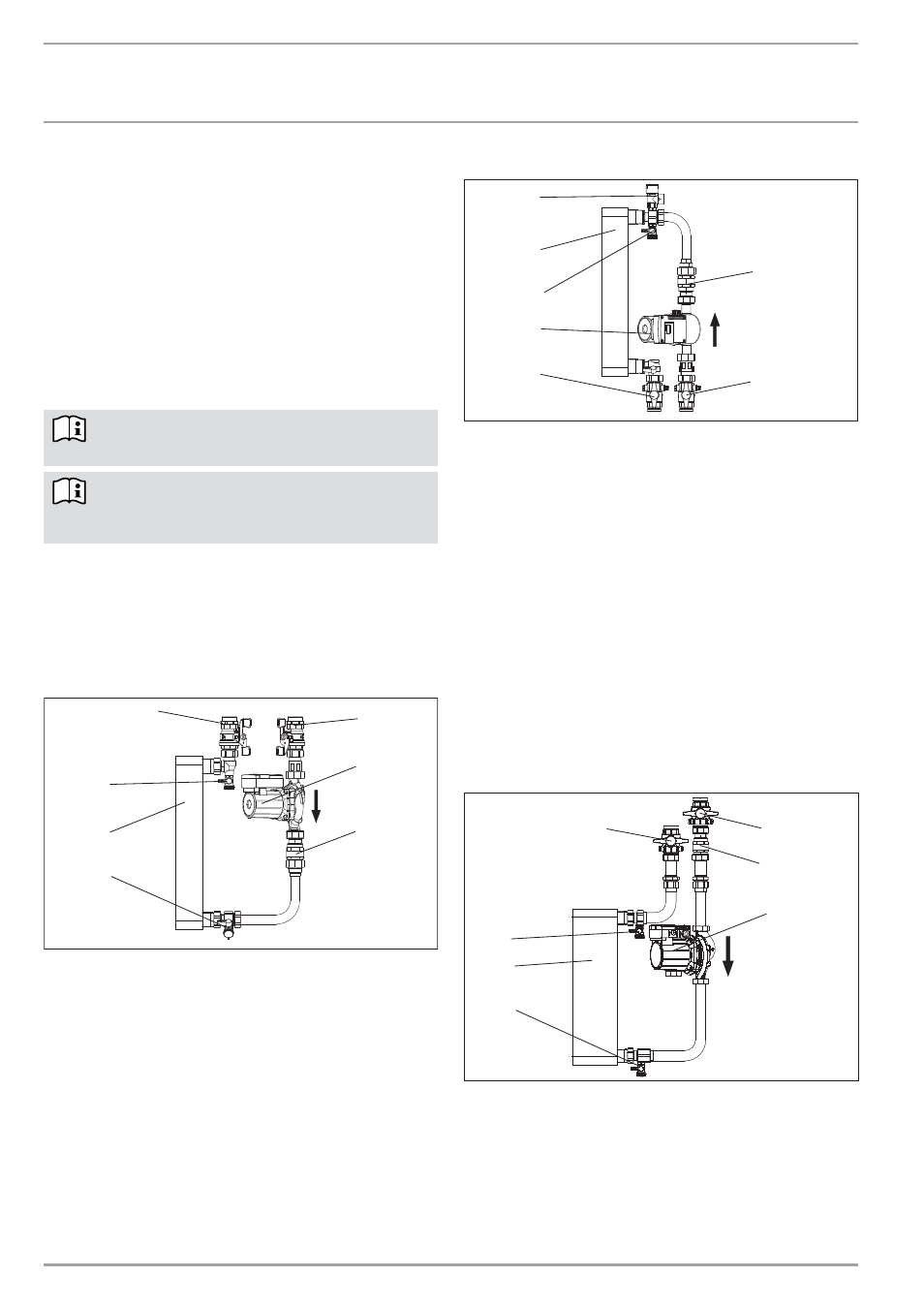

7. Описание
устройства
Устройство состоит из нескольких компонентов, представ-
ленных на следующих рисунках.
7.1 WTS
30
7.1.1 Контур теплового насоса
1
1
2
3
4
3
26
_0
3_
14
_0
02
3
5
1 Шаровой кран
2 Циркуляционный насос
3 Патрубок для промывки, заливки и слива
4 Пластинчатый теплообменник
5 Обратный клапан
7.1.2 Контур накопительного водонагревателя
5
1
1
3
4
26
_0
3_
14
_0
02
2
2
6
1 Шаровой кран
2 Циркуляционный насос
3 Патрубок для промывки, заливки и слива
4 Пластинчатый теплообменник
5 Предохранительный клапан
6 Обратный клапан
7.2 Комплект поставки устройства WTS 30
В комплект поставки прибора входит:
- Настенный уголок
- Винты 8x70
- Винты 8x100
- Подкладные шайбы
- Дюбели
- Верхняя теплоизолирующая оболочка
- Нижняя теплоизолирующая оболочка
7.3 WTS
40
7.3.1 Контур теплового насоса
26
_0
3_
14
_0
05
9
1
1
2
3
4
3
5
1 Шаровой кран
2 Циркуляционный насос
3 Патрубок для промывки, заливки и слива
4 Пластинчатый теплообменник
5 Обратный клапан
