Страница 4
4
Инструкция по монтажу
для специалиста
D
C26_03_01_0166
Узел рассольного контура WPSB
A
B
Узел рассольного контура WPSB постав-
ляется частично в разобранном виде.
Все собранные на заводе элементы
конструкции уже имеют необходимые
уплотнения.
Сборка производится по рисунку 1 и 2.
Не забудьте про уплотнения!
Внимание!
Коробка выводов циркуляци-
онного насоса при установке
не должна быть обращена
вниз. Необходимо соблюдать
руководство по монтажу и экс-
плуатации к циркуляционному
насосу.
Распределитель рассола WPSV
C
Распределитель рассола WPSV состоит из
распределяющей части линии подачи с
герметическими запорными клапанами и
распределяющей части обратной линии
с устройствами измерения и регулирова-
ния расхода с функцией запирания.
Внимание!
Для обеспечения герметич-
ности зажимных винтовых
соединений все трубы нужно
вставлять в такие соединения
вертикально и не создавая на-
пряжения (при необходимости
используя хомуты).
Особо аккуратно нужно вворачивать
трубы линии подачи и возврата в распре-
делитель рассола (поз. 1 и 2). В качестве
уплотнительного материала рекоменду-
ется пенька.
Порядок монтажа
Узел рассольного контура и все трубо-
провода в доме, а также вводы сквозь
стены нужно заизолировать так, чтобы
исключить пропускание пара и соответ-
ственно образование конденсата. При
установке в здании и распределителей
рассола такие узлы также нужно заизо-
лировать так, чтобы исключить пропуска-
ние пара.
Все прокладываемые трубопроводы и
фасонные части должны быть изготовле-
ны из коррозионностойкого материала.
Перед вводом в эксплуатацию необходи-
мо выполнить опрессовку всей системы
отбора тепла, заполнив ее смешанным
рассолом.
Внимание!
Во избежание поломки изме-
рителя расхода систему отбора
тепла нужно промывать и за-
полнять только в направлении
прохождения потока.
После опрессовки системы необходимо
подтянуть зажимные винтовые соедине-
ния на распределителях рассола.

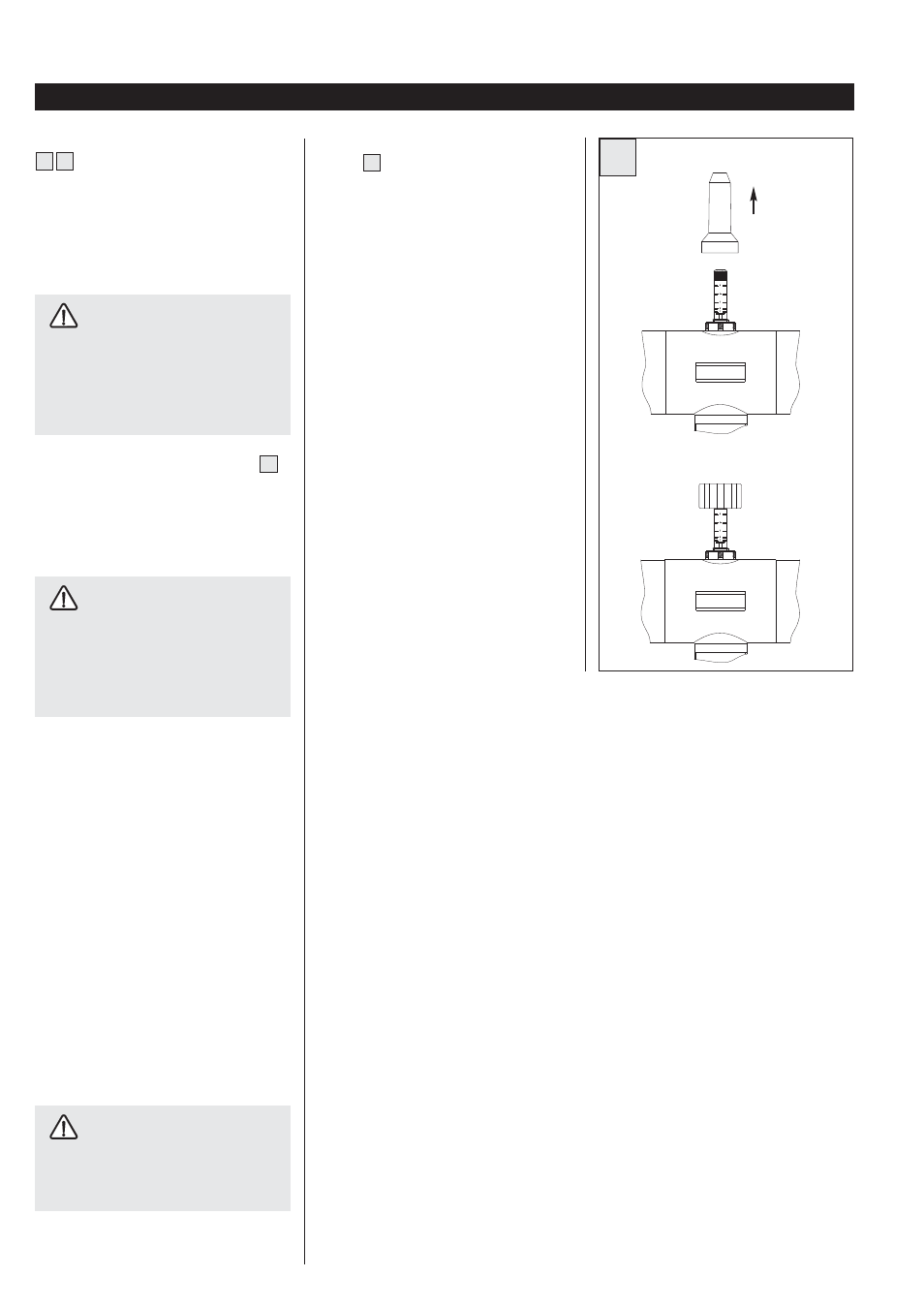

Выравнивание объемных рас-
ходов
D
Объемные расходы выравниваются
устройствами измерения и регулирова-
ния расхода, встроенными в распредели-
тели линии подачи.
Порядок действий при этом таков:
- Запорные клапана нужно полностью
открыть в распределителях линии воз-
врата рассола.
- Снять колпачок с измерителя расхода.
- Затем маховичком запорного клапана
откорректировать расход по шкале
на мерной трубке. Корректировка
расхода будет выполнена правильно,
если элементы индикации в мерных
трубках расположатся на одинаковом
уровне.
После выполнения регулировки всех рас-
сольных контуров для защиты измерите-
лей расхода нужно надлежащим образом
установить на место колпачки.
Обслуживание и контроль
Манометр
Необходимо регулярно проверять рабо-
чее давление системы отбора тепла. При
снижении рабочего давления в систему
нужно подлить готовый смешанный рас-
сол.
В системе отбора тепла рабочее давле-
ние не должно быть выше нормы более
чем на 2,5 бар.
Удаление воздуха из системы от-
бора тепла
При заполнении системы отбора тепла
с рассолом в трубопровода особенно
много попадает воздуха.
Поэтому нужно, особенно в первое
время после ввода в эксплуатацию, уда-
лять воздух из системы отбора тепла.
