Инструкция по эксплуатации STIEBEL ELTRON WPSB ... WPSV с 01.04.2011
Страница 2
2
R 2
4
5
6
7
9
11
8
12
R 1 ¼
R 1 ¼
10
1
3
1
2
B
FD
1
2
3
1
R 1 ¼
R 1 ¼
4
5
6
7
9
10
8
11
R 1 ¼
R 1 ¼

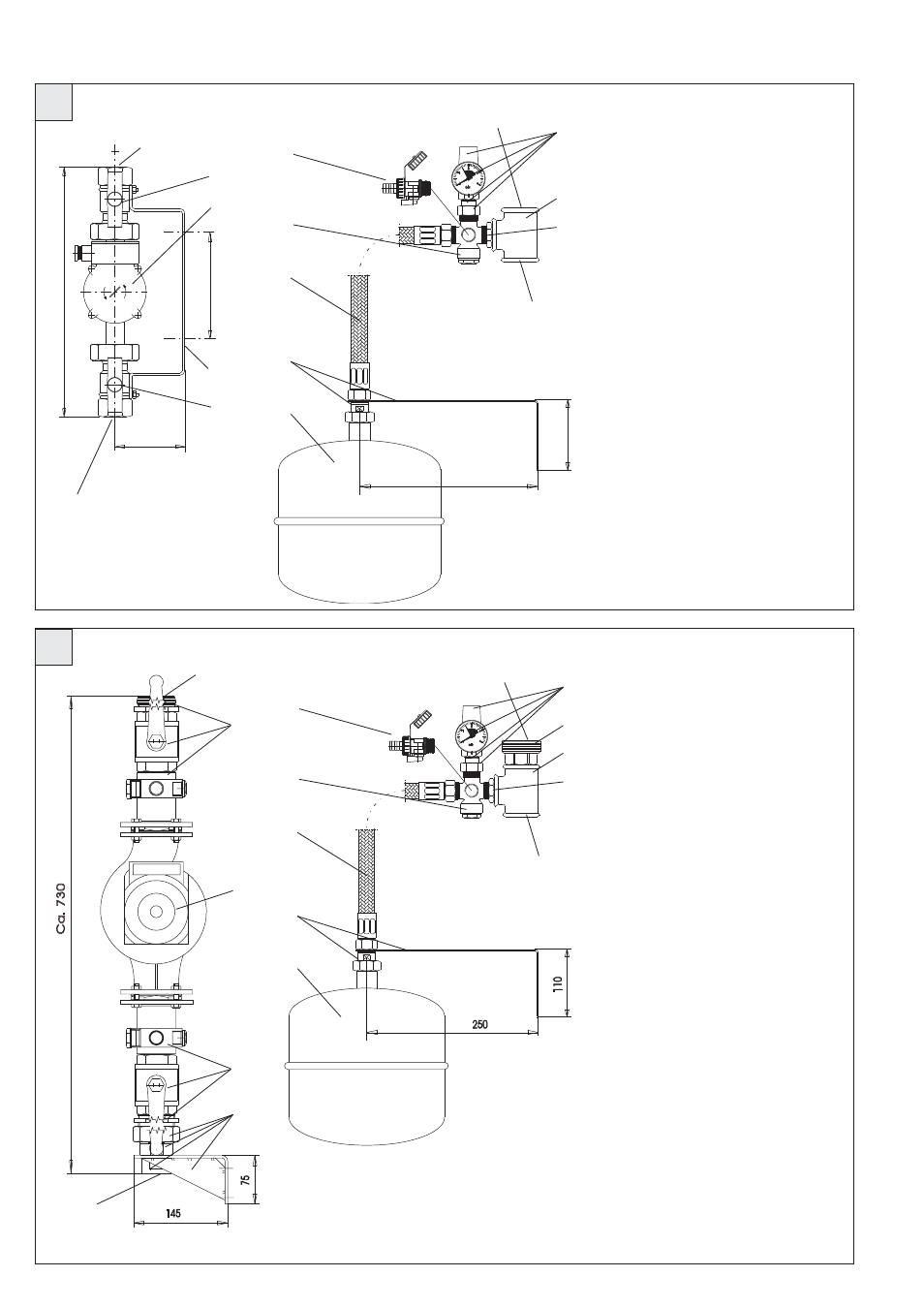

Узел рассольного контура WPSB 307 (S), WPSB 310 (S), WPSB 308 E
A
R 1 ¼
Узел рассольного контура WPSB 407
C26_03_01_0152
C26_03_01_0151
1 Запорный клапан со сферическим углом
2 Циркуляционный
насос
3 Стенной
фиксатор
4 Кран для заполнения и слива
5 Тройник
6 Оплетенный
шланг
7 Стенной фиксатор с муфтой MAG
8 Напорный расширительный бак, емкость
12 л
9 Предохранительный клапан с маноме-
тром, закладная деталь и накидная гайка
10 Тройник
11 Переходный ниппель
1
Запорный клапан со сферическим углом с
переходным ниппелем и фитингом
2 Циркуляционный
насос
3
Стенной фиксатор с закладной деталью,
накидной гайкой и ниппелем
4
Кран для заполнения и слива
5 Тройник
6 Оплетенный
шланг
7
Стенной фиксатор с муфтой MAG
8
Напорный расширительный бак, емкость
12 л
9
Предохранительный клапан с маноме-
тром, закладная деталь и накидная гайка
10 Переходник
11 Тройник
12 Переходный
ниппель
