Страница 3
3
Назначение и описание конструк-
ции узла WPSB
Узел рассольного контура WPSB
A
B
для системы отбора тепла рассольно-
водяного теплового насоса. В нем содер-
жатся все необходимые элементы, вклю-
чая циркуляционный насос, запорные
краны, стенной фиксатор. Также имеется
стойкая к рассолу расширительная ем-
кость на 12 литров со стенным фикса-
тором, манометр, предохранительный
клапан и краном для заполнения и слива.
Также в подающую и обратную линию
рассола в качестве гасителей колебаний
нужно вмонтировать напорные шланги.
Руководство по эксплуатации
для пользователя и специалиста
1
2
3
3
5
4
6
7
10
9
8
C
C26_03_01_0165
Дополнение:
напорный шланг (гаситель колеба-
ний)
G 1¼ x 1 м (DN 32) 07 44 14
Назначение и описание конструк-
ции узла WPSV
Пластиковый распределитель
C
подаю-
щей и обратной линий для контура со-
левого раствора. Каждый контур солевого
раствора запирается зажимным винтовым
соединением; патрубок подающей и об-
ратной линий для теплового насоса с вну-
тренней резьбой R 1¼, включая стенные
фиксаторы и клапан удаления воздуха для
каждого распределителя.
В зависимости от конкретного оборудо-
вания необходимо дополнительно соблю-
дать инструкции по монтажу входящих в
него компонентов.
Монтаж (подвод воды и электрические
соединения), а также первый ввод в экс-
плуатацию и обслуживание этих узлов по
данному руководству должны выполнять
только имеющие соответствующие разре-
шения специалисты.

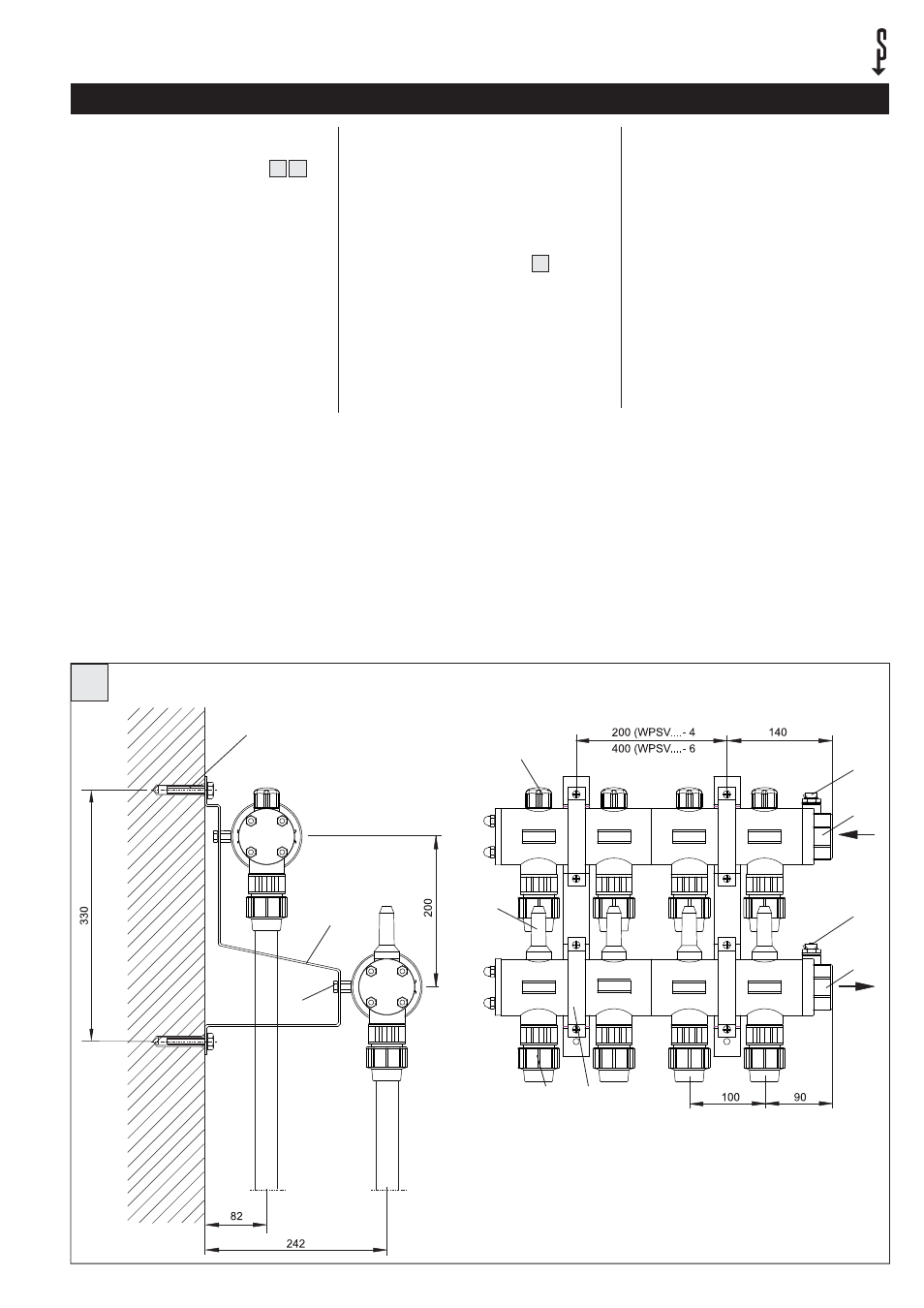

Размеры
1 Для обратной линии рассола
2 Для линии подачи рассола
3 Отдушина
(вручную)
4 Хомут
5 Зажимное винтовое соединение
6 Измеритель
расхода
7 Запорный
клапан
8 Фиксатор
9 Болт
M8x16
10 Дюбель с крепежным болтом
