Примечание: при использовании разъемов XLR, соедините контакты 1 и 3 и
подключите их к экрану кабеля. Контакт 2 подключите к сигналу.
Còåðåî входы STEREO 1/2
Служит для подключения синтезаторов, ритм-машин или других электронных
инструментов и организован на TRS джеке или 2-х полюсном монофоническом
джеке, который автоматически заземляет «холодный» вход. Данный вход
симметричен для низкого уровня шума и высокого качества для профес-
сионального оборудования, однако предусматривает подклю чение несиммет-
ричных источников как показано, но при этом желательно использовать как
можно более короткий кабель. Обратите внимание, что если источник сигнала
несимметричный, то кольцо должно быть заземлено.
Монофонические источники сигнала могут подаваться на обе траектории, при
подключении только к левому джеку.
Mix Outputs (Выходы микшера)

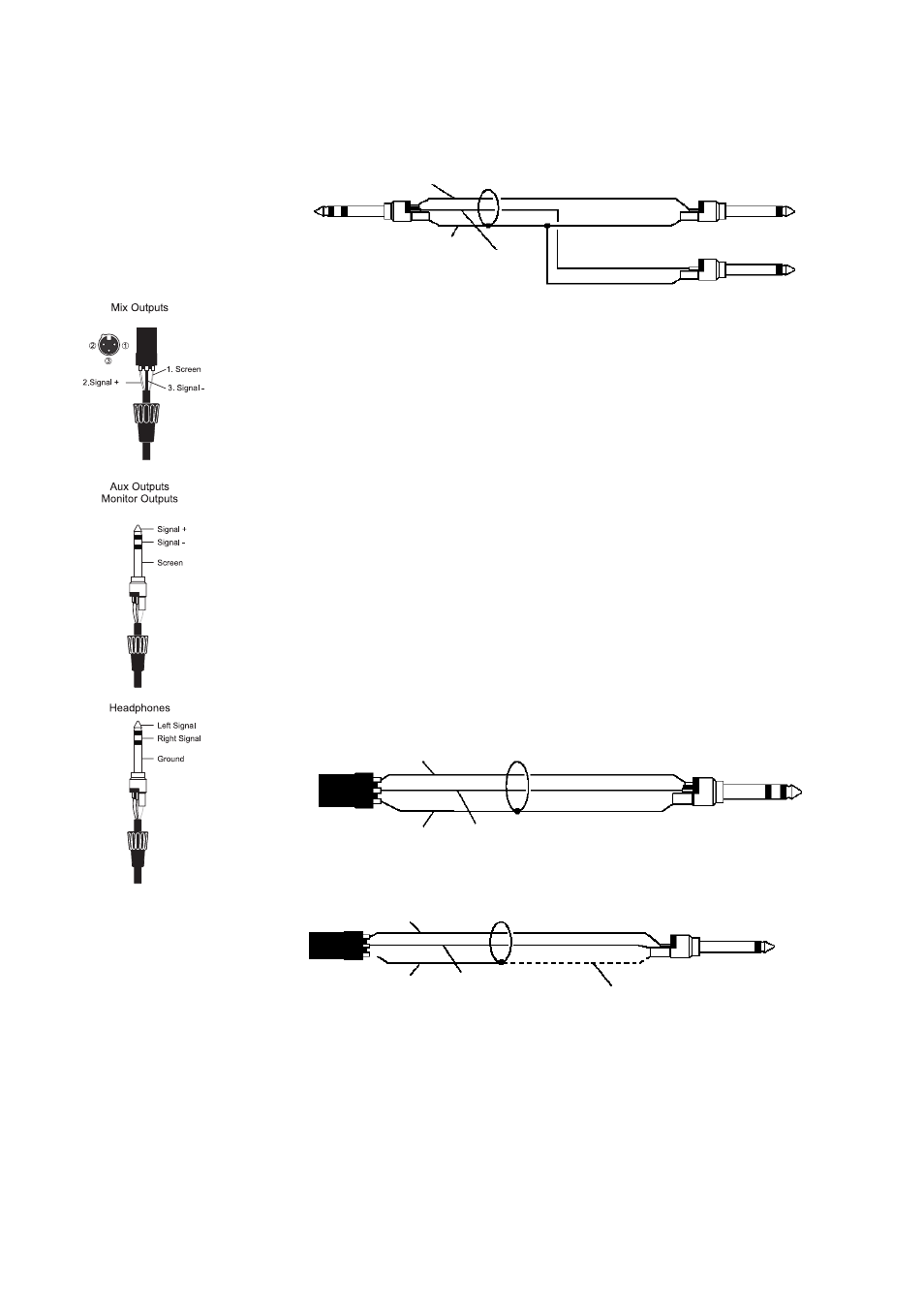

Выходы MIX организованы на разъеме XLR. Подключение показано ниже. Эти
выходы соединяют балансировку импеданса, позволяя использовать длин-
ные кабели для подключения к симметричным усилителям и другому оборудо-
ванию.
Выходы Aux
Aux выходы выполнены на 1/4`` TRS джеках. Распайка показана на иллюст-
рации слева. Они являются симметричными, что позволяет использовать длин-
ные кабели при подключении к симметричным усилителям и другому оборудо-
ванию.
При использовании XLR, соедините контакты 1 и 3 и
подключите к экрану кабеля. Подключите контакт 2 к сиг-
налу
Возврат с внешнего устройства
экран
возврат сигнала
посыл сигнала
посыл на внешнее устройство
Выходы
От симметричного импе-
дансного выхода М-диа-
пазона
Сигнал
Симметричное под-
ключение
На внешнее устрой-
ство
Экран Сигнал
От симметричного импе-
дансного выхода М-диа-
пазона
Сигнал
несимметричное под-
ключение
На внешнее устрой-
ство
Экран Сигнал
Эксперименты показывают,что луч-
ше ничего не подключать к экрану
на конце внешнего устройства
