16

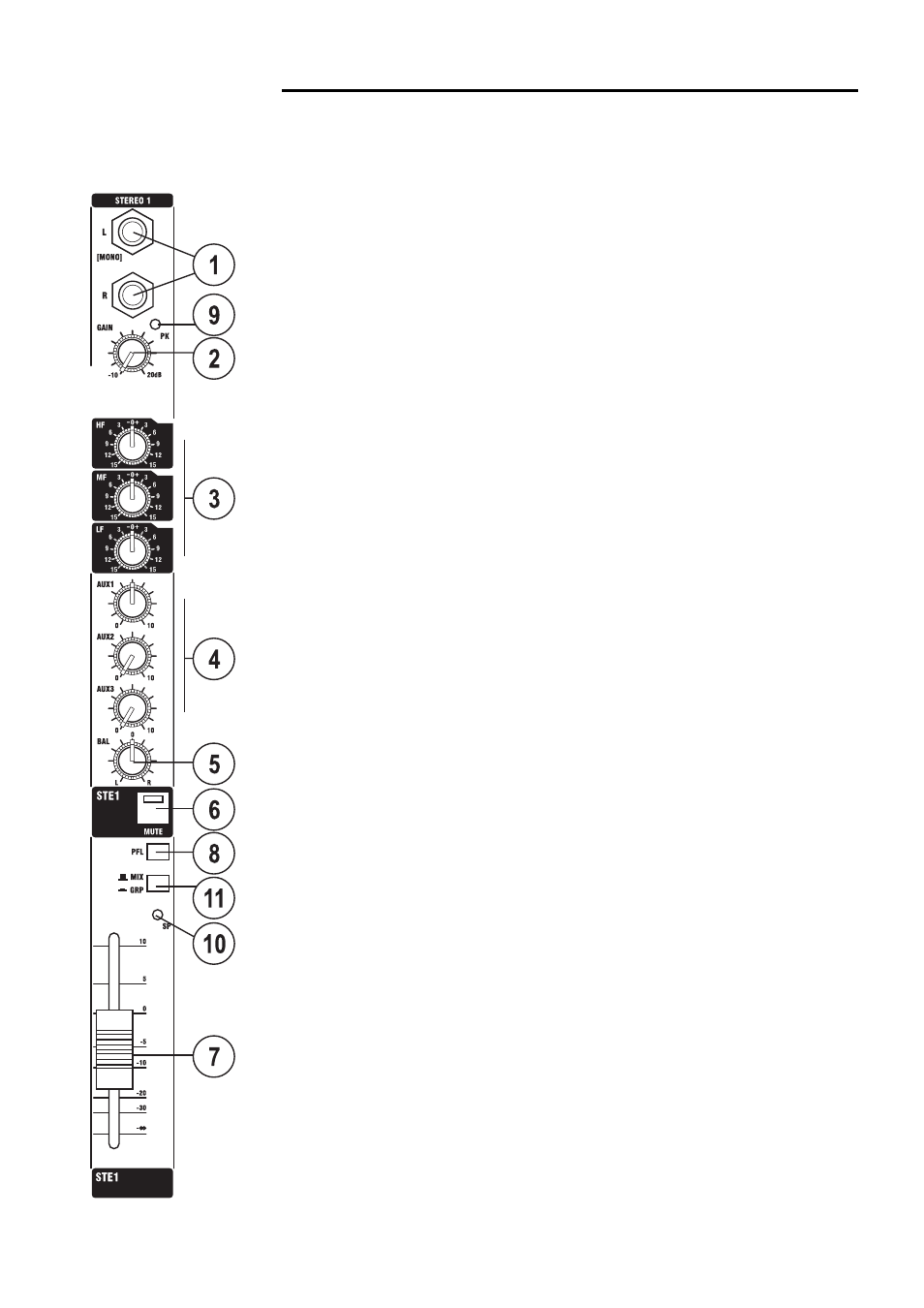

Стереофонические входные каналы
1. INPUTS STEREO (1/2) (Стереофонические входы 1/2)
Подключается 3-х полюсный стерео джек 1/4`` (TRS). Используйте эти входы для
подключения клавишных инструментов, драм машин, синтезаторов, кассетных
устройств или устройств обработки сигнала. Входы являются симметричным для
низкого шума и поддерживают высокое качество сигнала от профессионального
оборудования, но тем не менее вы можете использовать несимметричные источ-
ника, выполнив разводку джеков, как показано в разделе «Подключение», хотя
при этом необходимо делать длину кабелей как можно короче. Монофонические
источники могут быть использованы только при подключении к левому джеку.
2. Усиление (Gain)
Регулятор установки уровня сигнала.
3. Эквалайзер
HF EQ (ВЧ эквалайзер)
Поверните ручку направо для подъема высоких частот выше и добавления четко-
сти перкуссии драм машин, синтезаторов и электронных инструментов. Поверните
ручку налево для обрезания этих частот и уменьшения свиста или чрезмерного
шипения. Регулятор имеет полочную АЧХ, дающую 15дБ подъема или завала на
частоте 12 кГц.
LF EQ
Поверните ручку направо для подъема низких частот и добавления дополнитель-
ной энергии синтезаторам, гитарам и ударникам. Поверните налево для уменьше-
ния шума, гулкости или улучшения нечеткого звука. Регулятор имеет полочную
АЧХ, дающую 15дБ подъема или завала на частоте 60 Гц.
4. Aux Sends (Посылы Aux)
Используются для установки отдельных миксов для FOLDBACK, EFFECTS или
записи, а комбинация каждого Aux Send смикширована на соответствующем Aux
Output на задней панели. Для Эффектов удобно выполнять плавный подъем уров-
ня сигнала вверх или вниз с помощью фейдера (так называемый POST-FADE (по-
стфейдерный сигнал), а при подаче сигнала на Foldback èëè Monitor очень
важно, чтобы посыл был независим от фейдера (так называемый PRE-FADE (пре-
фейдерный сигнал)).
AUX SEND 1 и 2 могут быть переключены между режимами пре и пост фейдера
(смотрите описание мастер секции на стр. 20/21). На потенциометры посыла пода-
ется монофоническая сумма левого и правого сигналов.
5. BALANCE (Балансировка)
Этот регулятор устанавливает количество сигнала канала, подаваемого на Левую
и Правую шины MIX, и позволяет выполнить балансировку источника сигнала в
стерео изображении. При повороте регулятора до упора налево или направо
сигнал подается только на одну сторону микса. При установке регулятора в цент-
ральное фиксированное положение обеспечивается единичное усиление.
6. MUTE (Мьютирование)
При отжимании переключателя MUTE, включаются все выходы с канала, при
включении переключателя MUTE, все выходы мьютируются.
