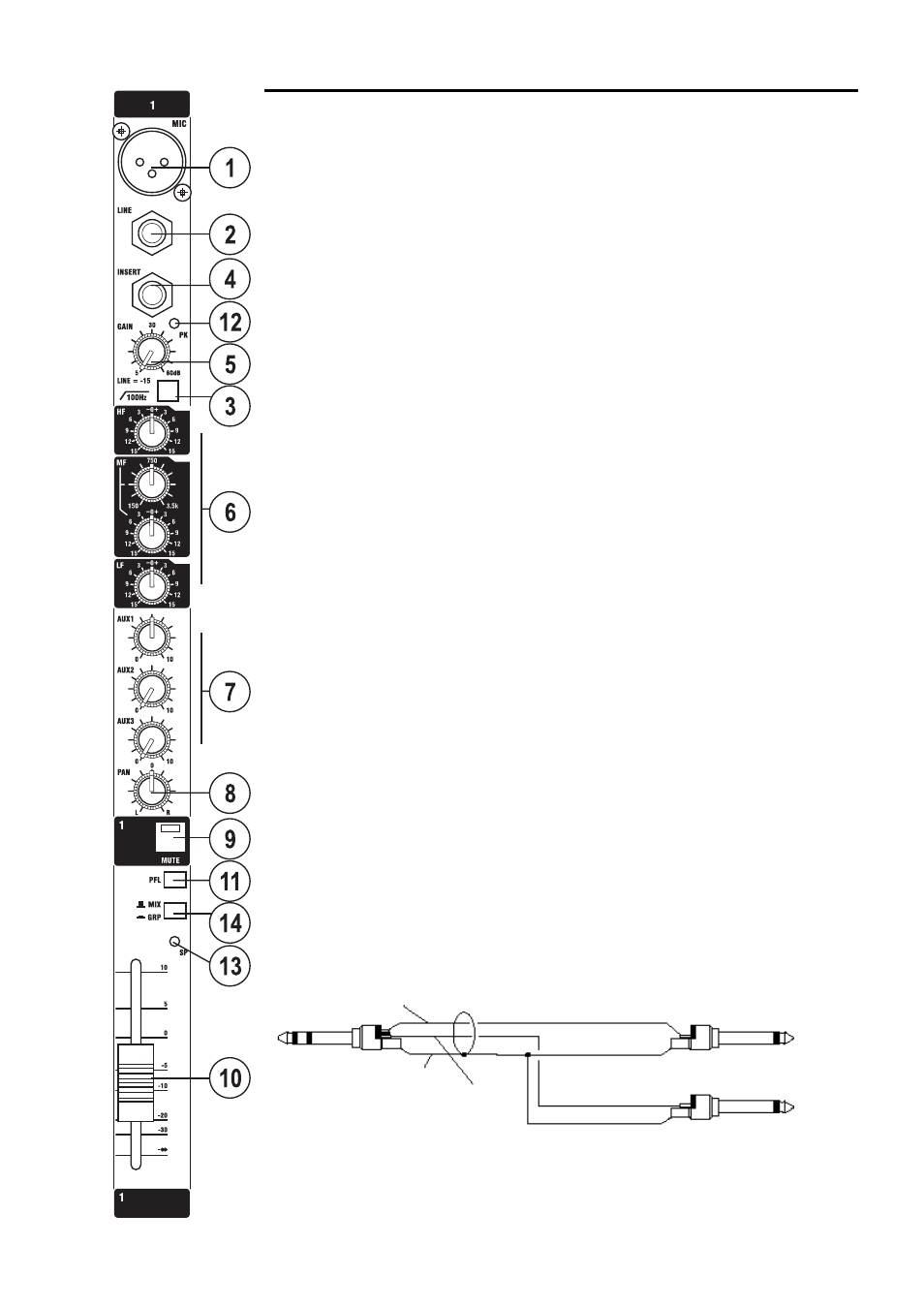

Монофонический входной канал
1. MIC INPUT ( микрофонный вход)
К микрофонному входу подключаются разъемы, организованные на контактах типа
XLR. Этот вход сконструирован для работы с широким диапазоном симметричных и
несимметричных сигналов. Лучше всего использовать низкомпедансные професси-
ональные динамические, конденсаторные ленточные микрофоны. Также можно ис-
пользовать недорогие высокоимпедансные микрофоны, но при этом уровень фоно-
вых шумов будет выше. При включении фантомного питания PHANTOM POWER (пе-
реключатель расположен в верхней правой части микшера) на разъем подается со-
ответствующее напряжение питания, необходимое для работы профессиональных
конденсаторных микрофонов.
Подключайте конденсаторные микрофоны ТОЛЬКО при выключенном фан-
томном питании +8В. Для предупреждения возможного повреждения микше-
ра или внешних устройств, включение или выключение фантомного питания
выполняйте ТОЛЬКО при убранных ВНИЗ фейдерах выходного сигнала.
Будьте внимательны при использовании несимметричных источников. Наличие на-
пряжения фантомного питания на контактах 2 и 3 разъема XLR может привести к их
повреждению.
При использовании линейного входа LINE отключите все микрофоны. Уровень вход-
ного сигнала устанавливается с помощью ручки GAIN.
2. LINE INPUT (Линейный вход)
Подключается 3-х полюсный стерео джек 1/4`` (TRS). Используйте этот вход для
подключения источников сигнала, отличных от микрофонных, например: клавишные
инструменты, драм машины, синтезаторы, кассетные устройства или DI гитар. Вход
является симметричным для низкого шума и дает высококачественный сигнал от
профессионального оборудования. Тем не менее можно использовать несимметрич-
ные источники, выполнив разводку джеков так, как показано ниже, хотя при этом
необходимо делать длину кабелей как можно короче. При использовании этого разъема
необходимо отключить все сигналы с MIC входа. Уровень входного сигнала устано-
вите с помощью ручки GAIN.
3. Высокочастотный фильтр
Переключатель активизации высокочастотного фильтра. Этот фильтр уменьшает уро-
вень только низких частот. Используется в концертном оборудовании для умень-
шения сценического грохота или треска от микрофонов.
4. Точка разрыва (Insert Point)
Несимметричная, пре-EQ точка разрыва представляет собой разрыв в траектории
сигнала канала, который позволяет добавить в траекторию сигнала лимитеры, комп-
рессоры, специальные EQ или другие устройства обработки сигнала. Разрыв (nsert)
- ýòî 1/4`` TRS джек, который обычно обходится. При подключении джека, траекто-
рия сигнала разрывается как раз перед секцией EQ.
точка разрыва
посыл сигнала
экран
возврат сигнала
посыл на внешнее устройство
возварт с внешнего устройства
