SoundCraft GB8 - Инструкция (Страница 7)

7
Монтаж индикаторной панели GB8
Индикаторная панель упакована отдельно. В упаковке прилагается 5 винтов, необходимых для ее закрепления.
Проверьте, чтобы перед установкой индикаторной панели, GB8 был отключен от питания.
Вначале необходимо подключить ленточ-
ный кабель.

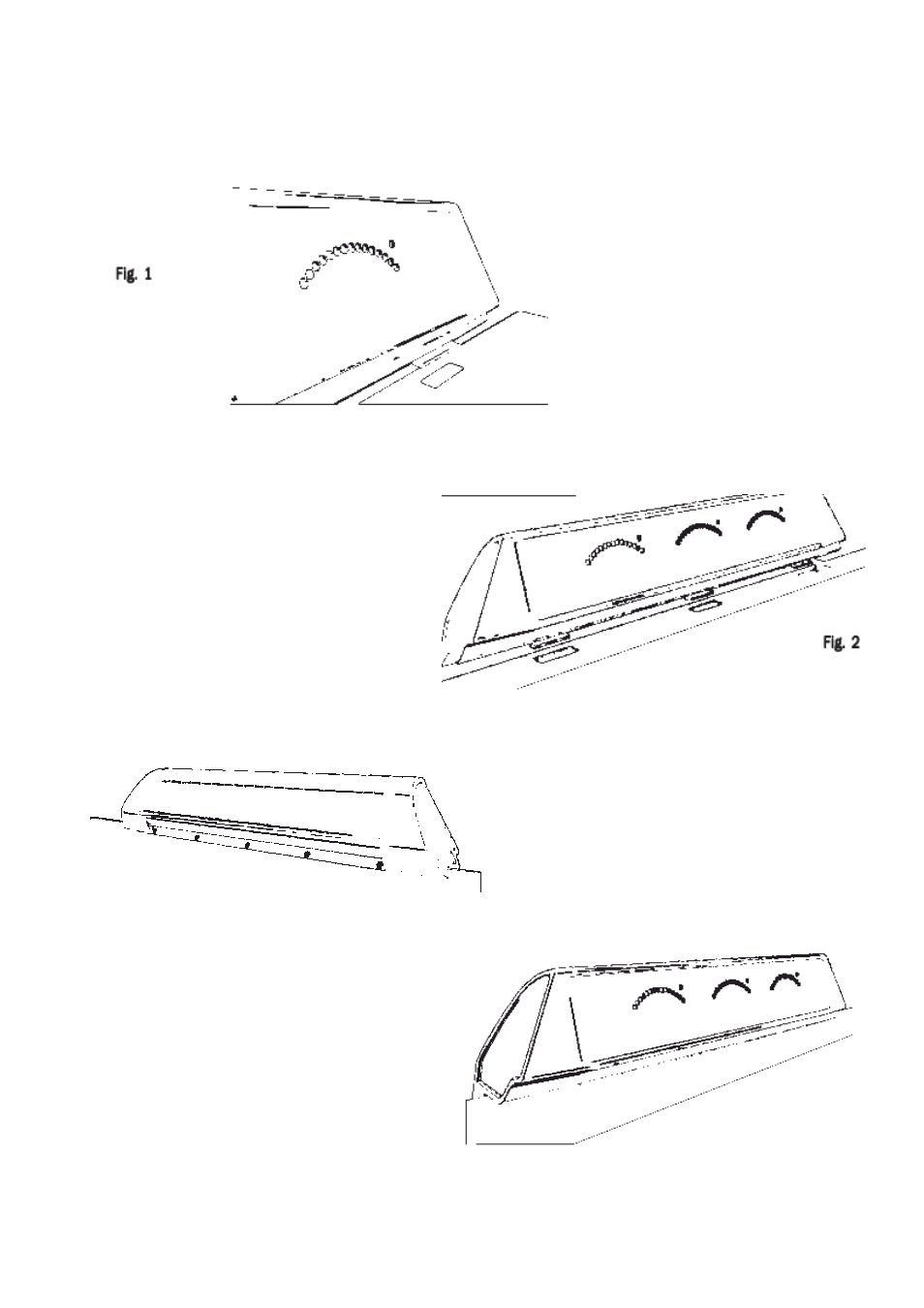

Разместите индикаторную панель как по-
казано на рисунке 1. Это позволит вам
подключить ленточный кабель измери-
тельной панели к соответствующему
разъему на GB8. Ленточный кабель мо-
жет быть намотан на индикаторную па-
нель. Если это так, то аккуратно вытя-
ните кабель на полную длину перед под-
ключением панели.
Подключите разъем ленточного кабеля к
соответствующему разъему на GB8.
Разъемы имеют специальную форму, то
что вы не сможете подключить его не-
правильно. Проверьте, чтобы разъемы
были плотно подогнаны, так чтобы контак-
ты сидели правильно.
При подключении кабеля вам необходимо будет уб-
рать лишнюю длину в индикаторную панель, в про-
тивном случае, она может быть захвачена между
индикаторной панелью и верхней панелью GB8.
Далее вам необходимо смонтировать индикаторную
панель на GB8. Установите металлические скобки
индикаторной панели в прямоугольные отверстия на
верхней панели GB8. Для установки скобок на ме-
сто, необходимо наклонить индикаторную панель
вперед. Смотрите рис. 2
После того, как скобки встанут в отверстия, накло-
ните панель назад в прямую позицию. Проверьте,
чтобы ленточный кабель не был прихвачен между
панелью и верхней частью микшера. Смотрите
рис. 3.
Закрепите заднюю часть индикаторной панели на
GB8 с помощью пяти прилагаемых винтов. Смот-
рите рис. 4 ниже.
Это действие завершает установку индикаторной
панели.
рис. 3
рис. 4
