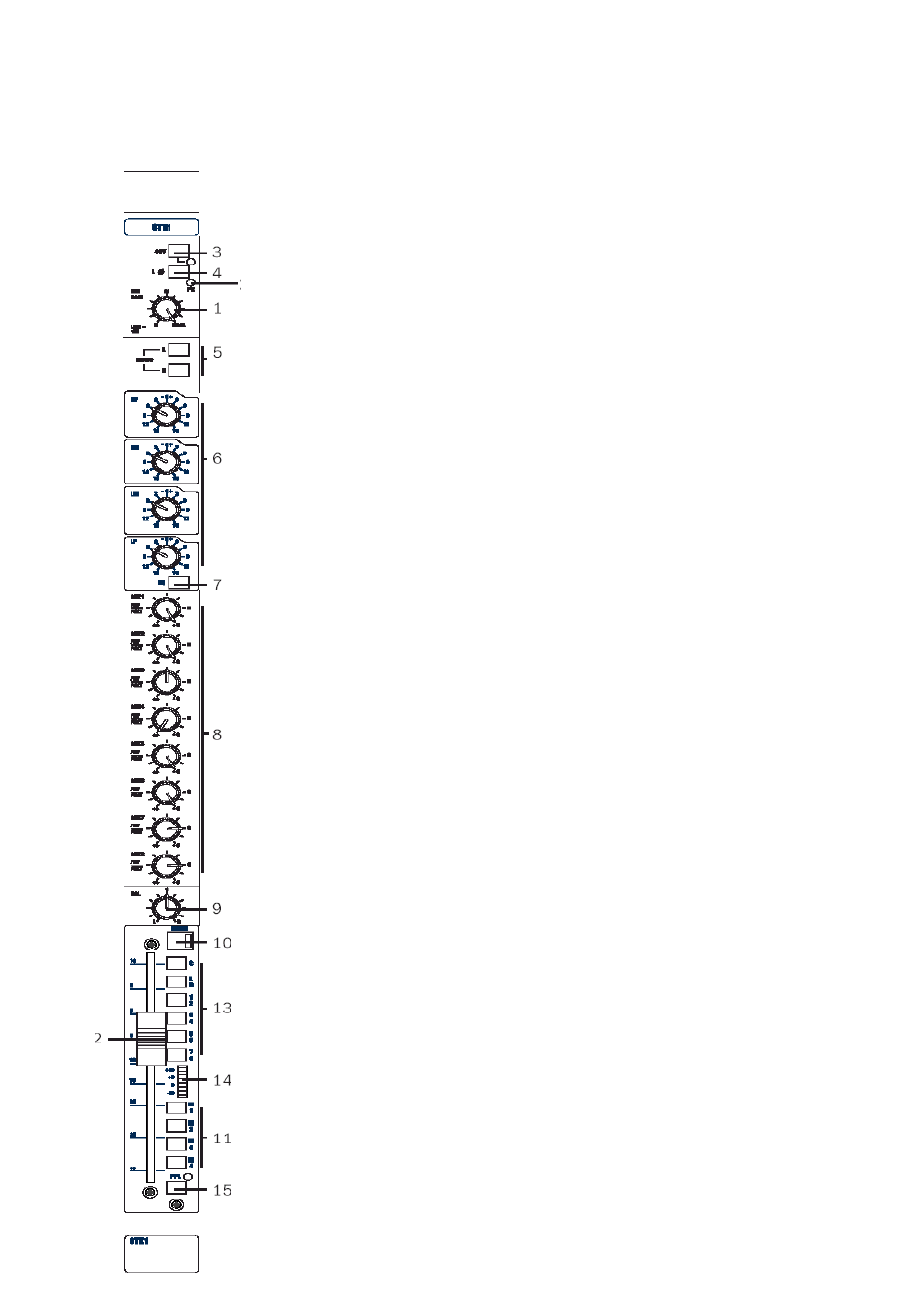

Стереофонический вход
STE MIC GAIN (1) регулировка чувствительности как микрофонного ( XLR), так и линей-
ного (1/4 `` джек) входов. Оба входа электронно симметричные и расположены на
задней коммутационной панели.
PEAK LED (2) мониторинг сигналов левого и правого каналов после регулятора усиле-
ния.
Переключатель 48V (3) подает 48 В фантомного питания на вход XLR. Расположенный
рядом светодиодный индикатор загорается при включении фантомного питания.
Переключатель Left PHASE (4) выполняет реверс фазы на левом канале.
Переключатель L (5) маршрутизирует левый входной сигнал на оба канала L è R в
модуле. Переключатель R подобным образом маршрутизирует правый входной сиг-
нал. При совместном нажатии переключателей L è R выполняется монофоническое
суммирование входного сигнала.
Секция EQ (6) имеет четыре частотных диапазона, причем диапазоны низких и высо-
ких частот передаются с плоской АЧХ (shelving), а в диапазонах низких и высоких
средних частот имеется подъем АЧХ (peaking)
Регулятор HF (ВЧ) обеспечивает +/-15 дБ завала / подъема частотной характеристики
на 12 кГц. Регулятор LF (НЧ) обеспечивает +/-15 дБ завала / подъема частотной ха-
рактеристики на 60 Гц. Регулятор НМ (высоких-средних) обеспечивает +/-15 дБ зава-
ла / подъема частотной характеристики на центральной частоте 2.5 кГц и регулятор LM
(низких средних) обеспечивает +/-15 дБ завала / подъема частотной характеристики
на центральной частоте 450 Гц
Переключение между секциями выполняется с помощью переключателя EQ (7).
Монофонический суммированный сигнал посылается на AUX шины 1 -8 через отдель-
ные потенциометры уровня (8). Aux 1-4 - это префейдерные сигналы, тогда как Aux 5- 8
могут быть выбраны как pre- так и post- фейдерными с помощью переключателей на
мастер секции.
Регулятор BAL (9) устанавливает относительный уровень стерео сигнала между ле-
вым и правым каналами.
Стерео сигнал в модуле включается и выключается подсвеченным переключателем
MUTE (10), а также мастер мьютами М1 - М4 из мастер секции, если они выбраны с
помощью переключателей М1 - М4 (11).
Уровень пост фейдерного сигнала регулируется 100 мм фейдером (12).
Сигнал посылается на шину стерео микса, центральную шину и 8 групповых шин с
помощью переключателей С, L+R, 1 - 2 и 3 - 4 , 5-6 и 7- 8 (13). Заметьте, что исполь-
зование групп 1 и 2 и группы 3 и 4, 5 и 6, и групп 7 - 8 устанавливается как 4 стерео
пары. .
4-х сегментный светодиодный индикатор (14), расположенный рядом с фейдером, по-
казывает уровень сигнала пост-EQ, pre-mute, pre-fade. Индикатор имеет характеристи-
ку пикового типа.
Переключатель PFL (15) подает монофонический суммированный сигнал pre-mute, pre-
fade на выход монитора и выход наушников. При включении PFL загорается располо-
женный рядом светодиодный индикатор.
