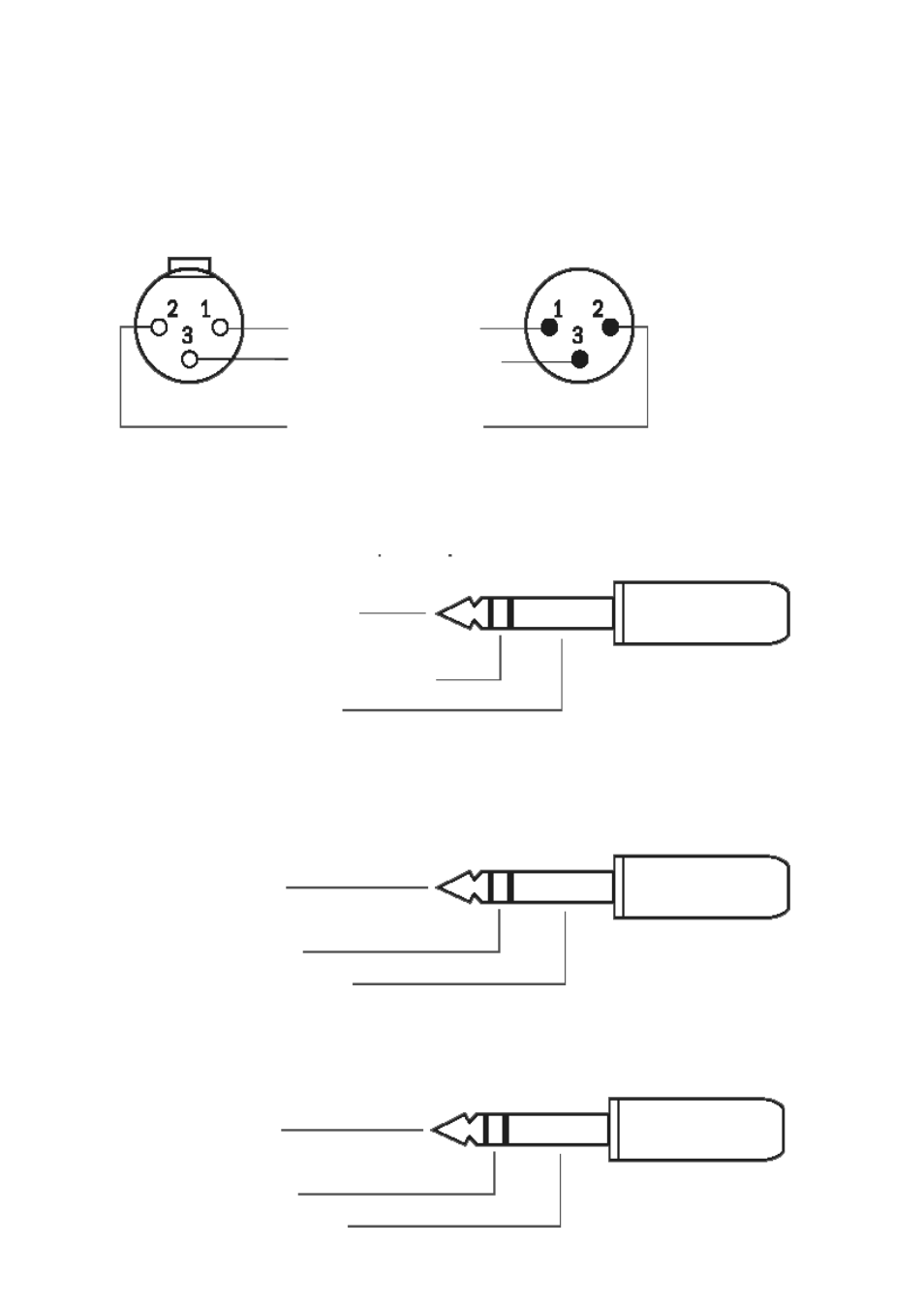

Распайка аудио кабелей
Аудио Подключения
наконечник - Левый сигнал
Кольцо - Правый сигнал
Оплетка - земля (Экран)
наконечник - Горячий (синфазный сигнал)
Кольцо - Холодный
Оплетка - земля (Экран)
3-х полюсный разъем XLR
Земля (экран)
Холодный
Горячий
Все входы
все выходы
гнездо (F)
разъем (m)
1/4`` стерео джек, используемый для балансного Входа / Выхода
Все джеки за исключением наушников и точек разрывов перечислены ниже.
Монофонический входной канал: линейный вход, Прямой выход.
Стерео входной канал: Линейные входы Левый и Правый.
Мастер секция: Левый и правый выходы монитора, выходы Aux 1-8, Выходы матрицы 1-4
Выходы Rec/Alt, входы стерео возврата.
1/4`` стерео джек, используемый для наушников
микрофонный вход монофонического входного
канала,
Микрофонные входы стереофонического вход-
ного канала,
Мастер секция: Т/В микрофон
мастер секция: Микс L, Микс R, микс С,
Grp 1-8
1/4`` стерео джек, используемый для точки разрыва, как перечислено
ниже:
Монофонический вход, Микс L, Микс R, Микс С, Группы 1-8
наконечник - посыл сигнала
Кольцо - возврат сигнала
Оплетка - земля (Экран)
