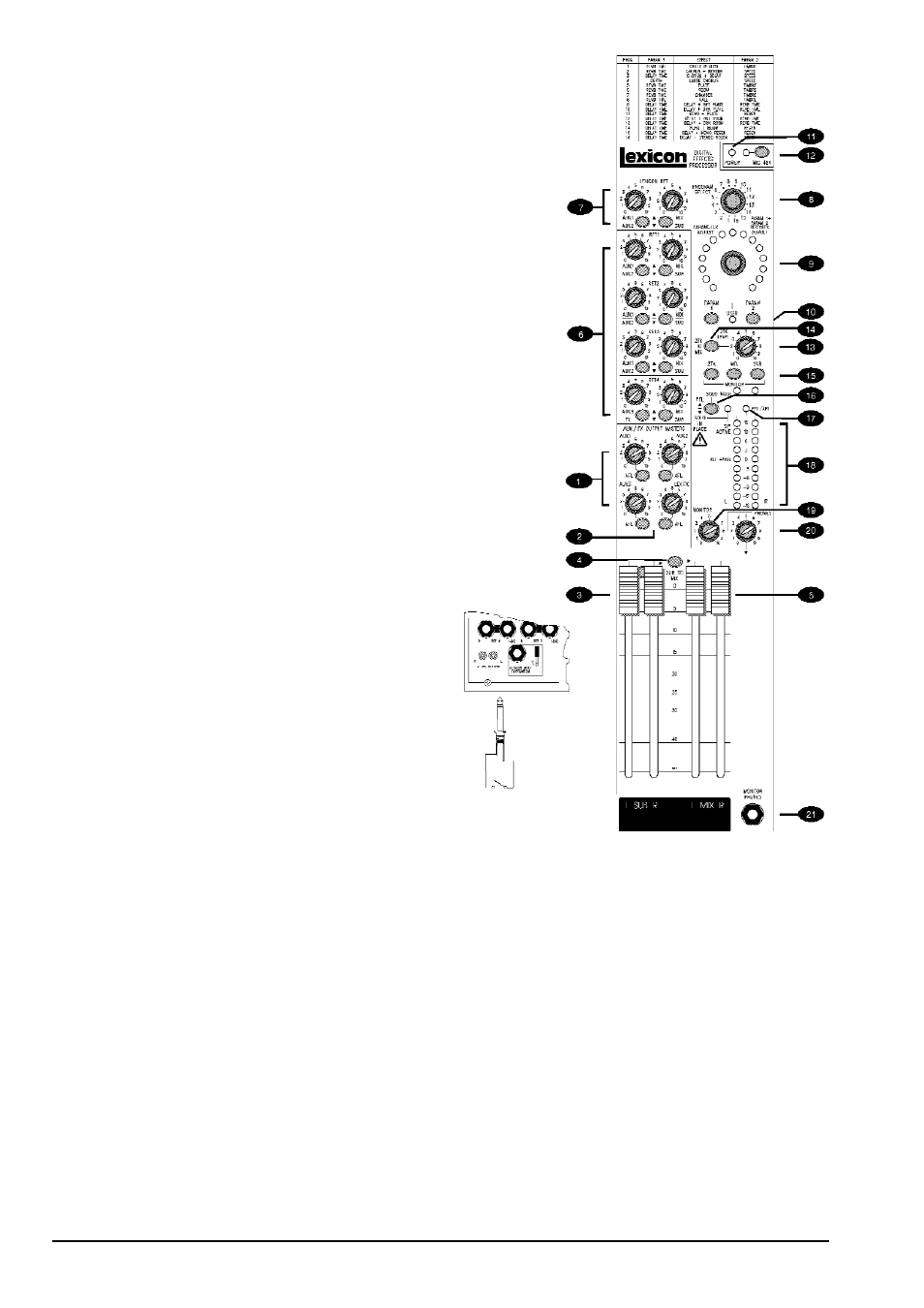

4) Кнопка SUB TO MIX
Ее нажатие направляет сигналы шин SUB, которые могут использоваться в качестве
подгрупп, в главный микс.
5) Мастер-фейдеры MIX
Устанавливают окончательный уровень на выходах шин микса. При корректной уста-
новке входных уровней их рабочее положение должно быть в районе отметки “0”.
6) Регуляторы RET
Для возврата с эффектов предусмотрены 4 симметричных входа, сигналы которых
подаются в шины AUX èëè MIX/SUB через соответствующие регуляторы уровня. Ле-
вые регуляторы устанавливают уровень AUX 1 èëè AUX 2 (AUX 3 èëè LEX FX в случае
RET 4), в зависимости от положения соответствующей кнопки. Правые регуляторы
устанавливают уровень MIX èëè SUB, в зависимости от положения соответствующей
кнопки. При монофоническом источнике, коммутация только левого разъема авто-
матически распределяет сигнал в левый и правый каналы.
7) Регуляторы LEXICON RET
Данные регуляторы аналогичны регуляторам RET, но управляют уровнем возврата с
процессора LEXICON. Возможна подача сигнала в AUX 1/2 èëè MIX/SUB.
Цифровой эффект-процессор Lexicon
Встроенный процессор эффектов обеспечивает ряд эффектов, типа эхо, ревербе-
рации и моделирования акустических пространств.
8) Переключатель PROGRAM SELECT
Данный вращающийся переключатель служит для выбора одной из 16 заводских
программ эффектов, обозначенных на панели микшера и подходящих для большин-
ства приложений.
9) 10) Секция PARAMETER ADJUST
Возможна редакция двух параметров эффекта с дальнейшим их сохранением в бор-
товой RAM-памяти с помощью колеса ввода (9) и переключателей параметров (10).
Редакция производится вращением колеса ввода при нажатой кнопке PARAM и про-
слушивании результата. После отпускания кнопки PARAM новые установки записы-
ваются в RAM-память, в которой остаются неизменными даже после выключения
микшера. При их отличии от заводских загорается индикатор USER.
Каждая заводская установка может быть восстановлена нажатием и удержанием
обеих кнопок PARAM до погасания индикатора USER.
Дистанционный мьют процессора LEXICON
Возможно дистанционное включение/отключение эффекта через
стандартный гитарный ножной переключатель или аналогичный,
подключенный к разъему тыльной панели Lexicon Foot Switch. При
замыкании переключателя эффекты мьютируются.
Не подавайте на данный разъем внешнего напряжения!
11) Индикатор питания
Служит для индикации включения питания консоли.
12) Кнопка MIC 48V
Нажатие данной кнопки подает фантомное питание на микрофон-
ные входы. При этом загорается индикатор.
Во избежание повреждений оборудования не включайте фантомное питание
при работе с несимметричными микрофонами.
Во избежание повреждений оборудования переключайте фантомное питание
только при закрытых выходных фейдерах.
13) Регулятор 2TK LEVEL
Устанавливает уровень сигнала с несимметричных входов 2TK на разъемах RCA, подаваемого на мониторинг и на измерители.
14) Кнопка 2TK TO MIX
При ее нажатии через выходы мониторинга воспроизводится сигнал источника, подключенного к разъемам 2TK.
15) Кнопки выбора источника мониторинга
Позволяют осуществлять выбор между 2TK, MIX èëè SUB для мониторинга и отображения на измерителях.
16) Кнопка SOLO MODE
Данной кнопкой выбирается режим мониторинга AFL/PFL èëè SOLO-IN-PLACE.
PFL
При нажатии кнопки SOLO, на измерители и мониторинг поступает пре-фейдерный, пост-эквалайзерный сигнал. При этом в мас-
тер-секции загорается индикатор PFL/AFL.
SOLO-IN-PLACE
Режим SOLO-IN-PLACE позволяет осуществлять независимый от общего микса мониторинг одного или нескольких каналов с соот-
ветствующими уровнями и без отключения посылов на эффекты.
При активности режима SOLO MODE, нажатие одной или нескольких кнопок SOLO мьютирует все несолированные каналы, остав-
ляя в миксе только солированные.
При активности режима SOLO MODE, нажатие любой кнопки SOLO отключает главный микс.
17) Индикатор PFL/AFL
Загорается при включении режима PFL/AFL.
