Монтаж в рэк, Технические характеристики – Инструкция по эксплуатации SoundCraft Spirit FX16
Страница 12

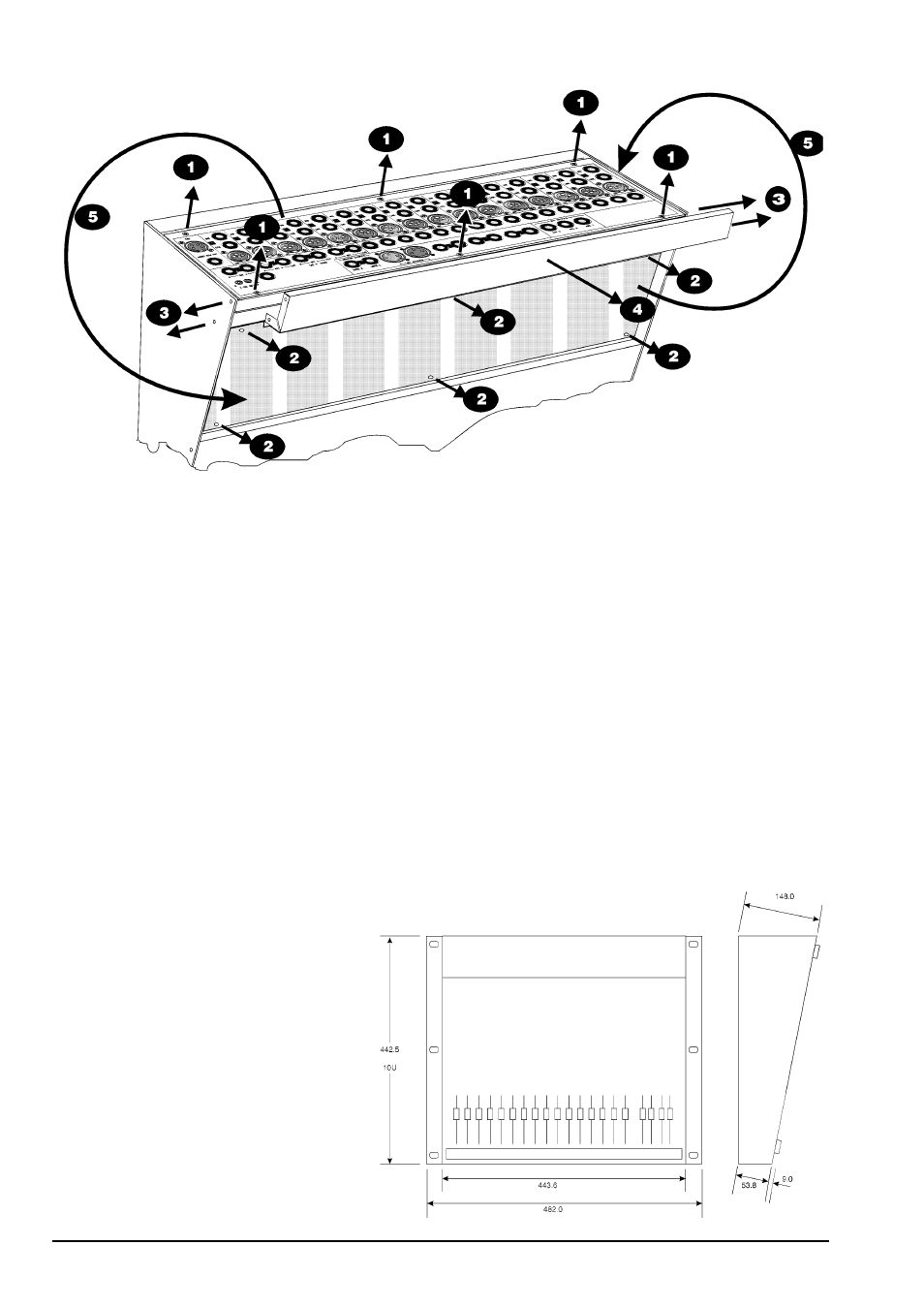

Монтаж в рэк
1) Удалите фиксирующие винты панели разъемов (6).
2) Удалите фиксирующие винты защитной панели (6).
3) Удалите фиксирующие винты скобы (4).
4) Удалите скобу.
5) Поменяйте местами панель разъемов и защитную панель, не отключая кабели.
6) Повторите все шаги в обратной последовательности, не допуская зажатия кабелей панелями.
Технические характеристики
Шум (22 Гц - 20 кГц, RMS)
E.I.N. (сопротивление источника 150 Ом, максимальное усиление): -129 dBu
Выход (фейдеры закрыты): <-80 dBu
Взаимопроникновение
Канальный мьют: >96 дБ
Фейдеры (относительно отметки “0”): >90 дБ
Посылы Aux: >84 дБ
Внутренние шины: >90 дБ
Частотный диапазон (Mic/Line на выход): 20 Гц - 30 кГц, <0.5 дБ
Коэффициент нелинейных искажений (чувствительность микрофона -30 dBu, +14 dBu на выходах): <0.009%
Входные/выходные сопротивления
Вход Mic: 1.8 кОм
Вход Line: 10 кОм
Стереовозврат (симметричный): 10 кОм
Все выходы, посылы разрывов: 75 Ом
Вход 2TK: 12 кОм
Входные/выходные уровни
Максимальный уровень входа Mic: +22 dBu
Максимальный уровень входа Line: +30 dBu
Максимальный уровень стереовозврата: +30 dBu
Наушники (200 Ом): 150 мВт
Вес
Микшер: 7.22 кг
Блок питания: 1.08 кг
Габариты (см. рис.)
Все данные приведены в мм.
12
Soundcraft Spirit FX16. Руководство пользователя
