Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и ниже) до 15
дБ и наоборот, вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Цент-
ральное положение регулятора не оказывает влияния на сигнал.

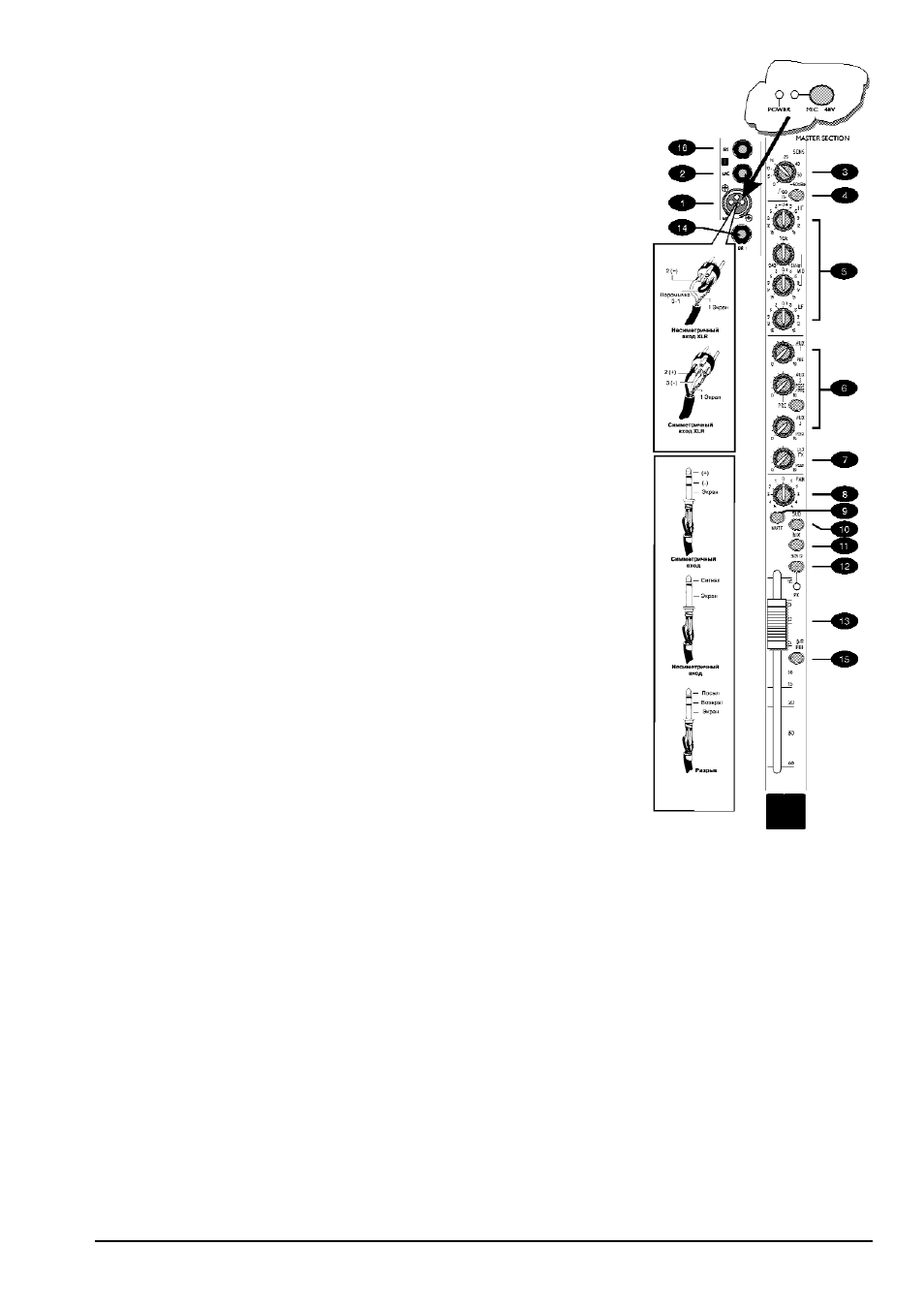

6) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эффектов или запи-
си и имеют индивидуальные выходы на тыльной панели микшера. Для эффектов использу-
ется пост-фейдерное включение, для мониторинга - пре-фейдерное. Все посылы канала
мьютируются при нажатии кнопки MUTE.
Aux 1 всегда пре-фейдерный, пост-эквалайзерный и обычно используется для создания
мониторного микса. Aux 2 и 3 стандартно пост-фейдерные, пост-эквалайзерные и обычно
используются в качестве посылов на эффекты, но Aux 2 может переключаться в пре-фей-
дерный, пост-эквалайзерный режим кнопкой PRE.
7) Регулятор LEXFX
Данный посыл идентичен пост-фейдерному посылу Aux 3, но его сигнал направляется по
внутренней шине во встроенный цифровой процессор эффектов LEXICON. Выход процес-
сора LEXICON может суммироваться с шинами Mix èëè Aux 1/2.
8) Регулятор PAN
Служит для панорамирования сигнала канала в левой/правой шинах микса или SUB. Сум-
марный пост-фейдерный моносигнал, поступающий на выход Mono, не зависит от положе-
ния данного регулятора.
9) Кнопка MUTE
При ее нажатии все выходы канала, кроме разрывов и пре-фейдерных директ-выходов,
мьютируются.
10) Кнопка SUB
Нажатием данной кнопки сигнал канала направляется на пару шин SUB L è R.
11) Кнопка MIX
Нажатием данной кнопки сигнал канала направляется в шины MIX L è R.
12) Кнопка SOLO/ индикатор PK
FX16 имеет режимы мониторинга PFL è SOLO-IN-PLACE, выбираемые кнопкой SOLO MODE
в мастер-секции.
PFL
При нажатии кнопки SOLO, на измерители и мониторинг поступает пре-фейдерный, пост-
эквалайзерный сигнал. При этом в канале загорается соответствующий светодиод, а в ма-
стер-секции загорается индикатор PFL/AFL. Когда кнопка PFL не нажата, ее индикатор
служит в качестве пикового индикатора, загорающегося при уровне на 4 дБ меньшем
уровня перегрузки. Сигнал контролируется до разрыва и после секции эквалайзера HF.
SOLO-IN-PLACE
Режим SOLO-IN-PLACE позволяет осуществлять независимый от общего микса монито-
ринг одного или нескольких каналов с соответствующими уровнями и без отключения по-
сылов на эффекты.
При активности режима SOLO MODE, нажатие одной или нескольких кнопок SOLO мьюти-
рует все несолированные каналы, оставляя в миксе только солированные.
13) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на мастер-сек-
цию.
14) Разъем DIR
Каждый канал оборудован директ-выходом для прямой подачи сигнала на внешние устройства записи или блоки эффектов. Мони-
торинг уровня пре-фейдерного директ-выхода может осуществляться нажатием кнопки SOLO соответствующего канала.
15) Кнопка DIR.PRE
Директ-выходы каналов стандартно пост-фейдерные, что соответствует условиям студийной записи. Для “живой” записи они могу
индивидуально переключаться в пре-фейдерный режим нажатием данной кнопки.
16) Разъем INS
Несимметричный канальный разрыв служит для включения в цепь сигнала приборов динамической обработки. Разъем выполнен
на нормально замкнутом разъеме TRS. При введении джека, цепь сигнала разрывается перед секцией эквалайзера. Посыл может
использоваться для организации альтернативного директ-выхода.
Мастер секция
1) Мастер-регуляторы AUX
Каждый из трех выходов AUX имеет индивидуальный регулятор с кнопкой AFL. При нажатии кнопок AFL на мониторинг поступает
сигнал AUX после соответствующих регуляторов (при выборе режима PFL кнопкой SOLO MODE). При этом в мастер-секции заго-
рается индикатор PFL/AFL, и индикаторы отображают сигнал PFL/AFL.
2) Мастер-регулятор LEX FX
Данный регулятор устанавливает общий уровень посыла каналов на процессор LEXICON. Соответствующая кнопка AFL действует
аналогично кнопкам мастер-регуляторов Aux.
3) Мастер-фейдеры SUB
Устанавливают окончательный уровень на выходах шин SUB L è R. При корректной установке входных уровней их рабочее положе-
ние должно быть в районе отметки “0”.
