Инструкция по эксплуатации SOMFY Freevia 300
Страница 30
28
кодированная клавиатура -----катал. номер 2400581 ---------
2-клавишный пульт дистанционного управления ---------------------------
катал. номер 2400549 -------------------------------------------------------------
4-клавишный пульт дистанционного управления ---------------------
катал. номер 2400576 --------------------------------------------------------
CODE
внешняя антенна ----- катал. номер 2400472 --------------------------
T1 C1 R1 V
R3 T2 C2 R2
T3 C3
H P2 M P1
+ H
E –
V

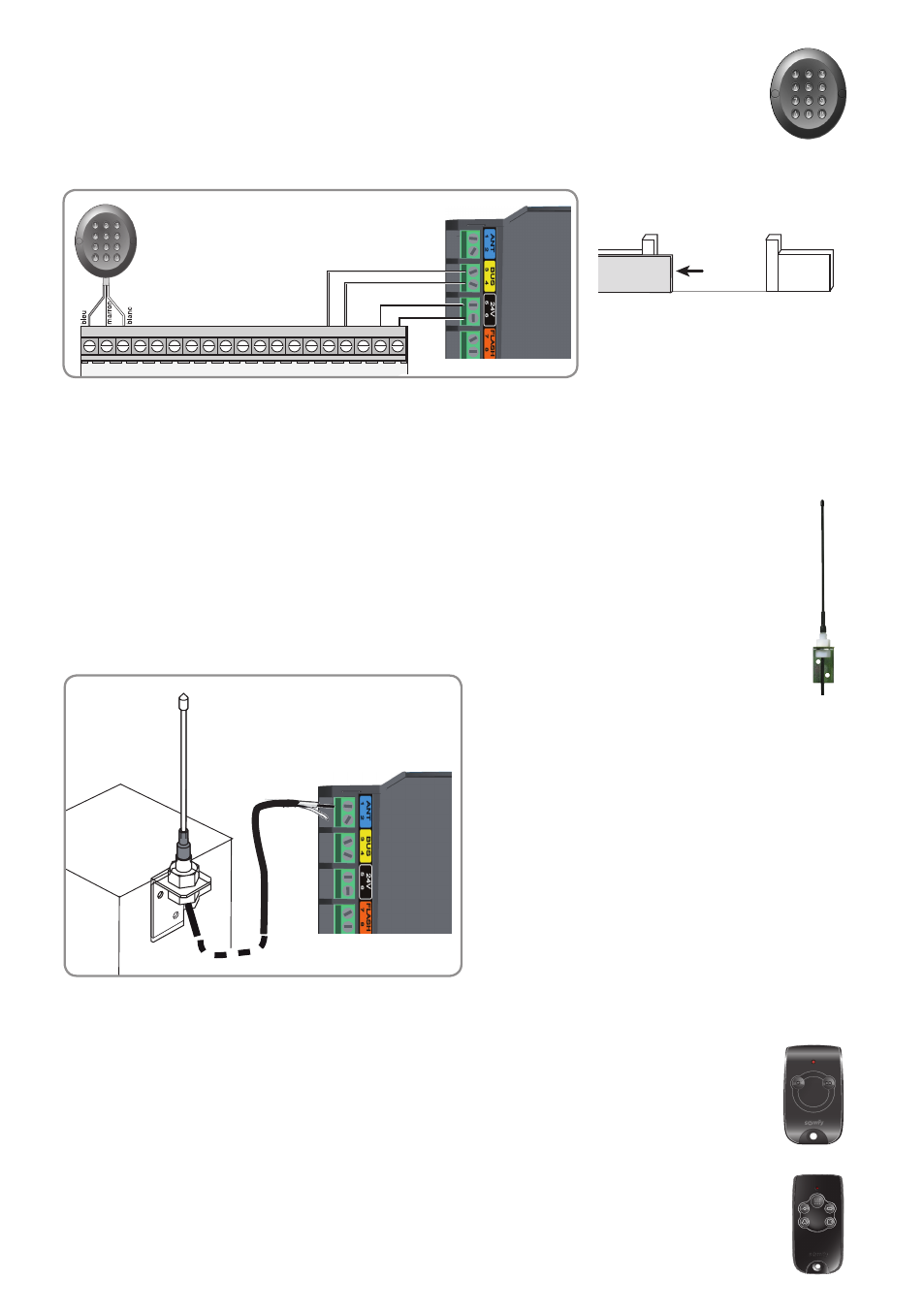

Подключите:
• T1 и C1 кодированной клавиатуры к выводам 3 и 4 (желтая этикетка «BUS» ("ШИНА"))
электронного блока
• V и V кодированной клавиатуры к выводам 5 и 6 (черная этикетка «24V» ) электронного блока.
Внешняя антенна большего радиуса действия
может заменить проводную антенну.
Она устанавливается на вершине столба и не
должна ничем заслоняться.
Подключите антенну к выводам 1 и 2 (синяя
этикетка «ANT») электронного блока:
• сердечник провода к выводу 1
• оплетку "массы" к выводу 2
