8
► Установка упоров
Ворота должны останавливаться упорами, надежно закрепленными в грунте, которые
ограничивают их ход.
1. подготовка фУндаментов
Этапы
• Установка на место привода
• Установка упоров
• Фундаменты

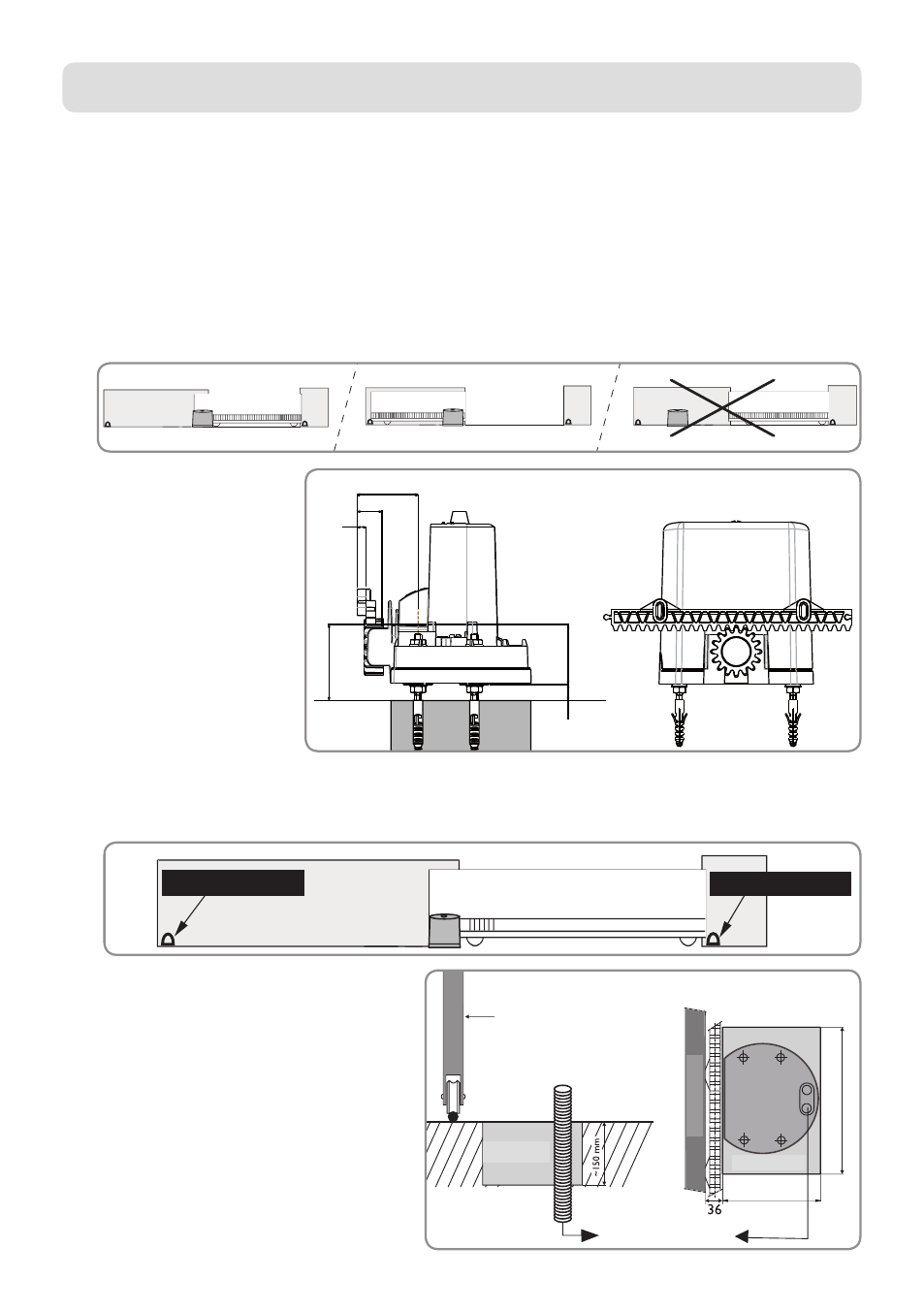

► Установка на место привода
Расположение по горизонтали
Проследите за тем, чтобы привод всегда находился в пределах полотна ворот как при открывании,
так и при закрывании.
75 à 80
32
12
> 97
> 20
77
<100
Butée ouverture
Butée fermeture
Упор хода открывания
Crémaillèr
e
250 mm mini
200 mm mini
ворота
воро
та
фундамент
фундамент
прокладка кабелей
зубчатая рейка
Упор хода закрывания
► фундаменты
Анкерные шпильки привода должны
быть надежно закреплены в грунте.
Тип и размеры фундамента зависят
от вида грунта.
Предусмотрите
прокладку
кабеля
электропитания
в
соответствии с действующими
стандартами электробезопасности
соответствующей страны.
от 75 до 80
Расположение
по
вертикали
Проследите за тем.
чтобы привод был
слегка
приподнят
(более 20 мм) над
грунтом.
