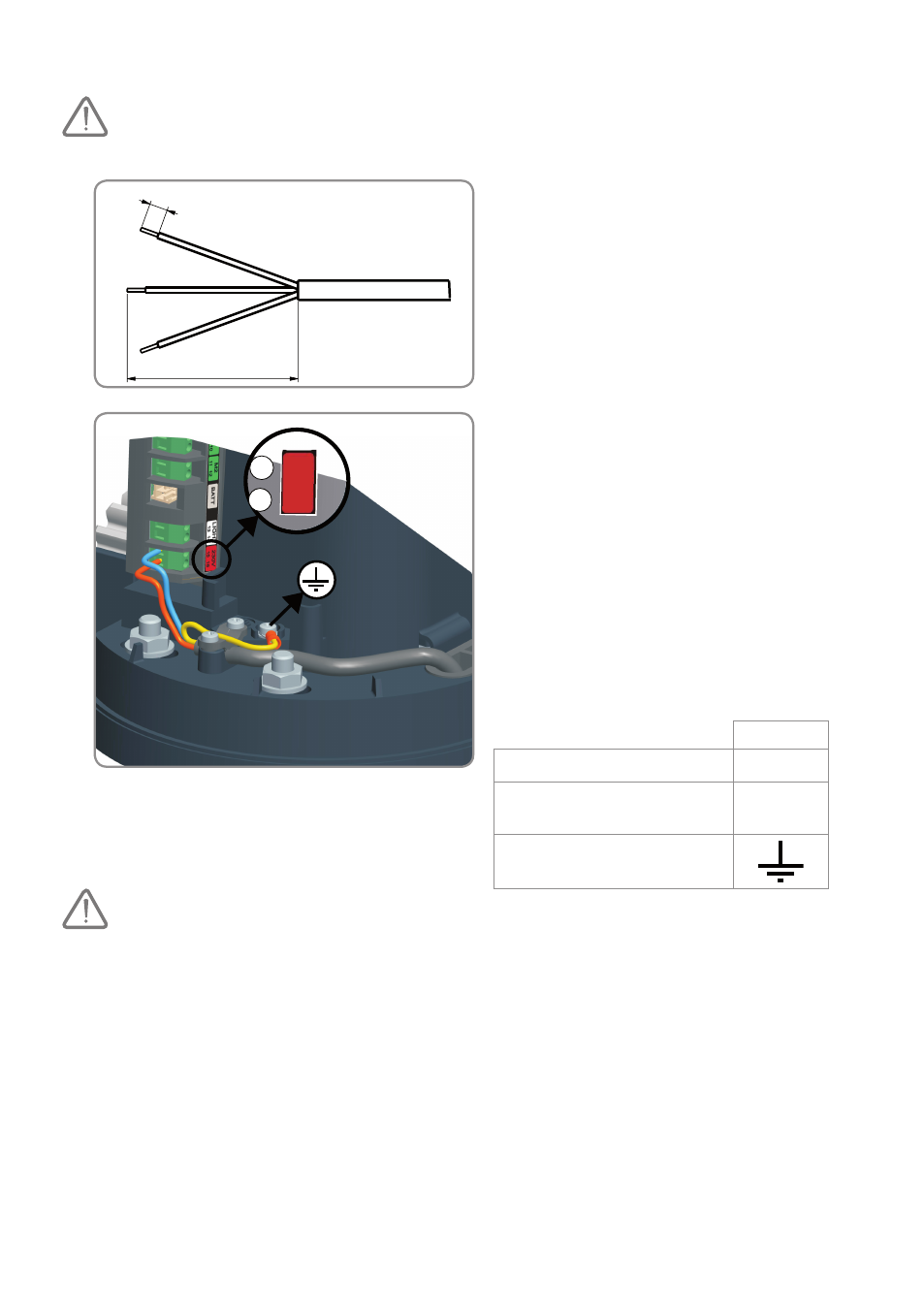

► подключение электропитания
Для обеспечения вашей безопасности эти операции должны выполняться при
отключенном напряжении.
[1]. Оголите концы проводов кабеля
электропитания
(3 провода одинаковой длины).
[2]. Присоедините провод заземления.
Провод заземления (зеленый/желтый)
и поставляемый изолированный
вывод (17) должны использоваться
для некоторых принадлежностей
(освещение на 230 В класса I).
[3]. Присоедините фазу P и нейтраль N к
выводам 15 и 16 электронного блока
(красная этикетка 230 В).
Проверьте надежность крепления
проводов, слегка потянув за них.
вывод
Синий провод
N
15
Провод красный/
коричневый/черный
P
16
Желто-зеленый провод
Обязательно соблюдайте расцветку проводов.
► подключение устройств безопасности
фотоэлементы См. стр. 22 и 23
Фотоэлементы должны быть обязательно установлены и подключены до пуска в работу
привода.
оранжевый проблесковый маячок (продается в опции) См. стр. 25 и 26
15
16
230V
N
P
8 mm
75 mm
