Руководство по установке STC-IPX3060A/3061A/3062A
1. Аналоговый видеовыход
Это порт для вывода аналогового видеосигнала.
2. Сброс
Переключатель
сброса
используется
для
перезапуска STC-
IPX3060A/3061A/3062A или восстановления заводских установок STC-
IPX3060A/3061A/3062A. Более подробная информация приводится в
разделе “6.3. ”.
3. Разъем USB
Используется для подключения USB запоминающего устройства или
устройств Wi-Fi. (Поддерживаются только беспроводные устройства на
базе чипсетов Ralink RT73.)
4. 9-контактная клеммная колодка для ввода/вывода цифрового сигнала,
аудио и последовательной связи
Более подробная информация приводится в разделе “5.1. Разъемы”.

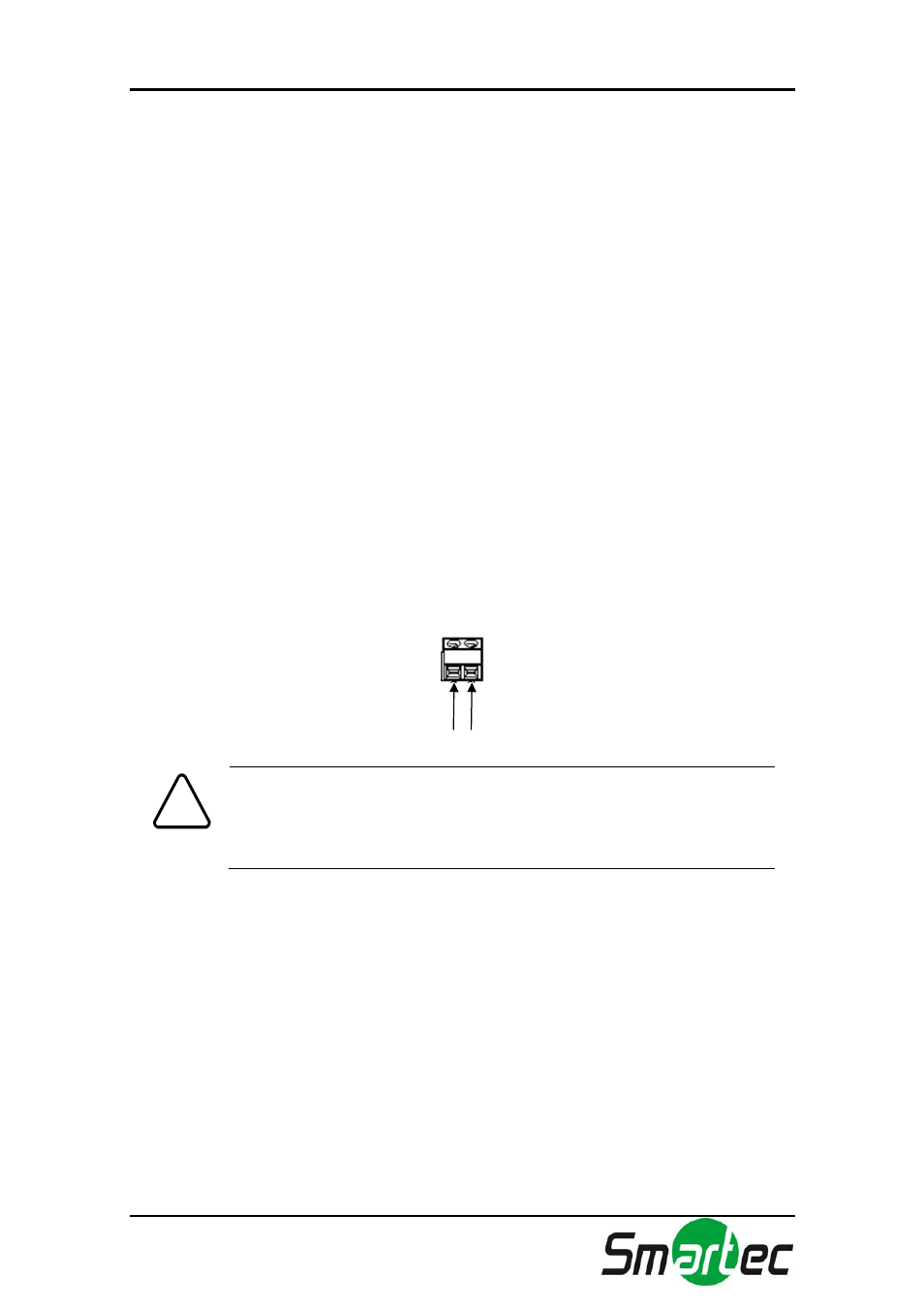

5. Разъем адаптера питания (DC 12 В)
Для STC-IPX3060A/3061A/3062A требуется питание 12 В постоянного тока.
Более подробная информация приводится в разделе “Разъем для
адаптера питания (DC 12В)”.
-
+
Caution
!
Внимание
Убедитесь
в
соблюдении
полярности.
Неверное
подключение может привести к неисправной работе или
повреждению IP-камеры.
6. Разъем для карты Micro SD
Это разъем для подключения внешней карты памяти.
7. Разъем LAN (Ethernet)
Это разъем RJ45 для подключения 10/100 Base-T Ethernet.
СИД состояния СИД
сети
