Руководство по установке STC-IPX3060A/3061A/3062A
13

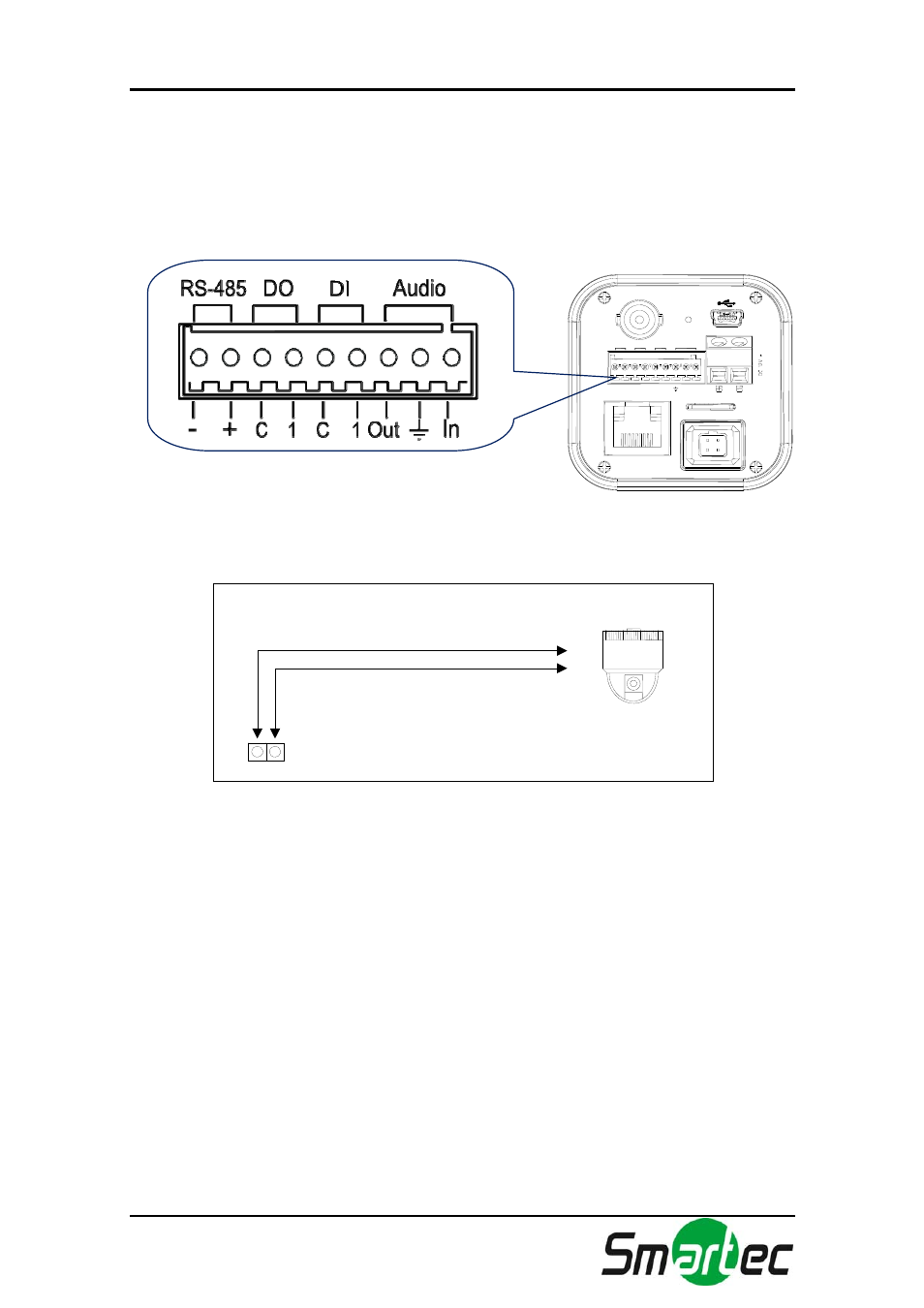

5.1. Разъемы
1. 9-контактная клеммная колодка
2. RS-485
Последовательный порт RS-485 имеет контакты TRX+(RX+) и TRX-(RX-), как
представлено на следующем рисунке.
Подключение к RS-485
3. Подключение датчика (DI – цифровой тревожный вход)
STC-IPX3060A/3061A/3062A имеет один цифровой вход. Он может
подключаться к выходу датчика, формирующего напряжение или к датчику
с сухими контактами, соответствующим следующим требованиям.
Возможен программный выбор типа датчика.
Входное напряжение: от 0 В постоянного тока до 24 В постоянного тока
Порог входного напряжения: 1 В
ETHERNET
Micro SD
RESET
LOOP OUT
RS-485
DO DI
AUDIO
-
+
C 1 C
1
Out
In
TRX+(RX+)
<Применение RS-485>
+
-
TRX-(RX-)
TX+
TX-
PTZ Device
485
устройств
