Инструкция по эксплуатации Smartek STC-IPX3061A IP камера_руководство
Страница 14
Руководство по установке STC-IPX3060A/3061A/3062A
Caution
!
Внимание
Не превышайте максимальное значение входного напряжения
или максимальное значение по току реле.

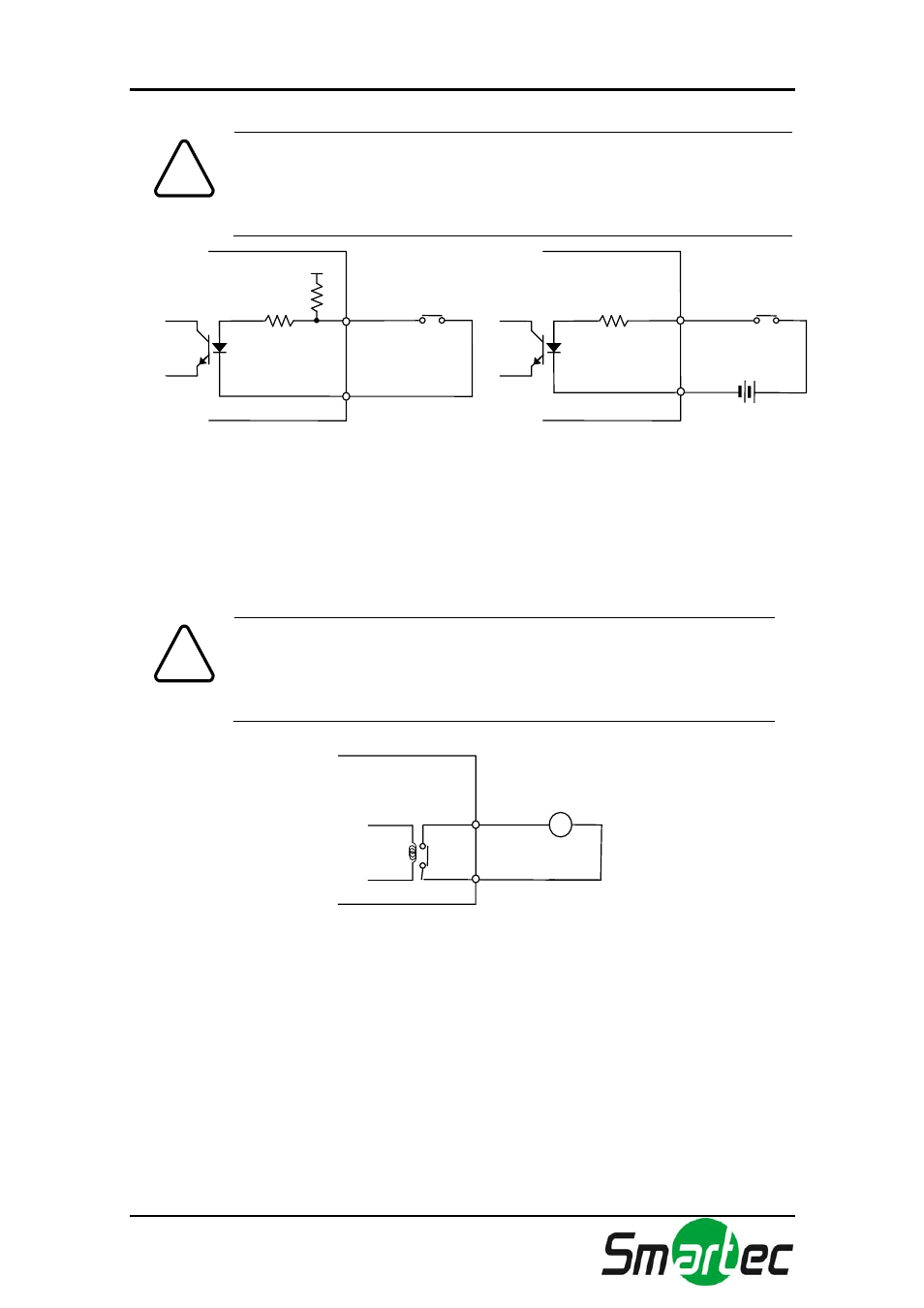

4. Подключение устройства сигнализации (DO – цифровой тревожный
выход)
Используется только релейный выход.
Характеристики реле: максимум 24 В переменного тока, 500 мА или 12 В
постоянного тока, 1A.
Caution
!
Внимание
Не превышайте максимальные значения по току для реле.
5. Подключение аудио
STC-IPX3060A/3061A/3062A имеет вход и выход для монофонического аудио.
Так как выходная мощность аудио недостаточно высокая, требуется
громкоговоритель
с
усилителем. (Не
подключайте
наушники
непосредственно к камере).
DO
CO
Релейный выход
Device
Internal
+5В
Внутренний
Внутренний
DI
CO
DI 1
CO
+
-
Выход
датчика
+
Выход
датчика
-
-
+
Релейный датчик
Датчик напряжения
14
