Руководство по установке STC‐IPX3560A/3561A/3562A
3. НАИМЕНОВАНИЕ КОМПОНЕНТОВ

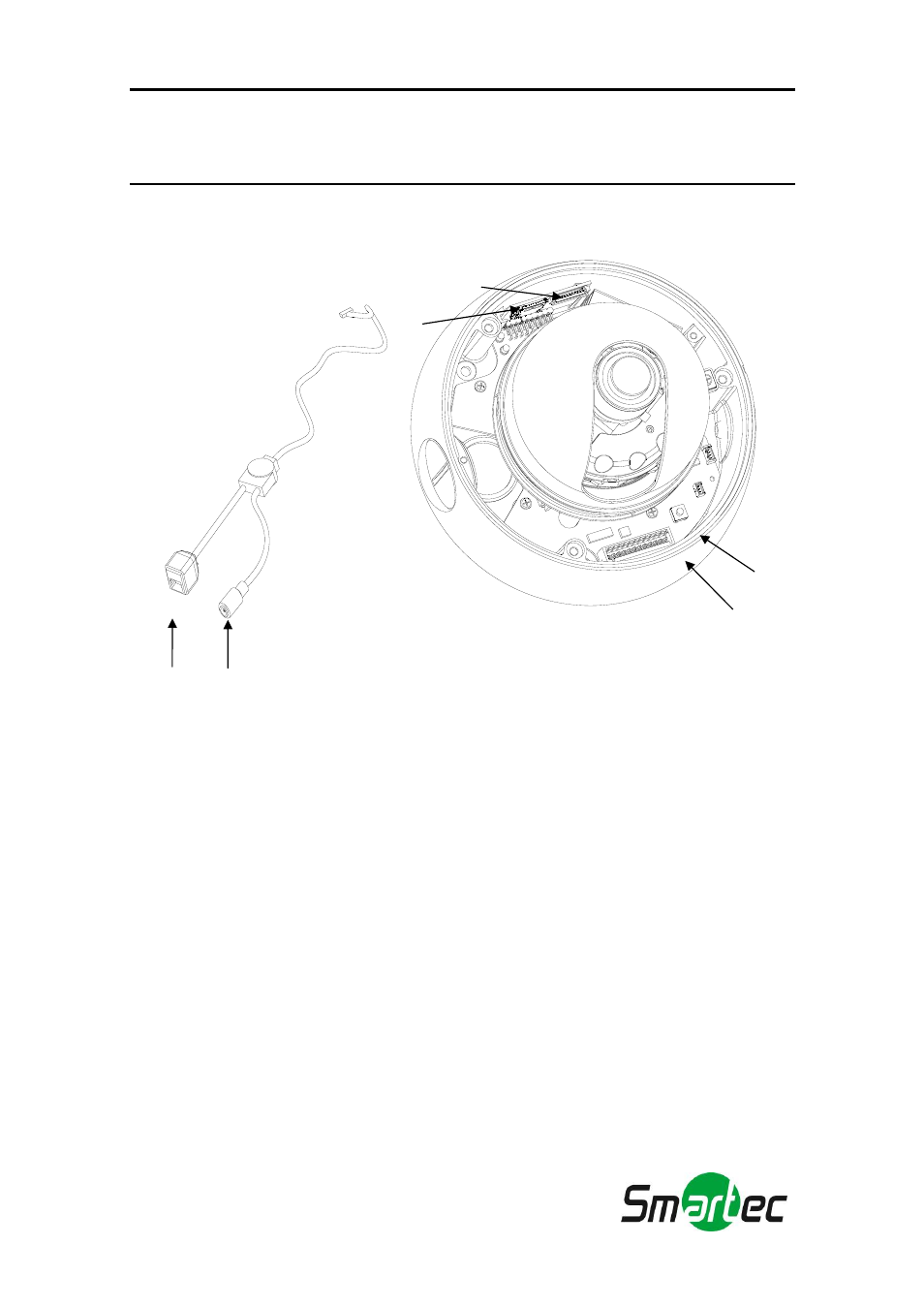

3.1.Внутренние компоненты
④
③
②
①
6
① 11‐контактная клеммная колодка для ввода/вывода сигнала тревоги, аудио и
последовательной связи
11‐контактная клеммная колодка для ввода/вывода сигнала тревоги, аудиосигнала и
последовательной связи. Более подробная информация приводится в разделе “5.1.”.
② Сброс
Переключатель сброса используется для перезапуска STC‐IPX3560A/3561A/3562A или
восстановления заводских установок STC‐IPX3560A/3561A/3562A. Более подробная
информация приводится в разделе «6.3. Сброс».
③ Разъем для карты Micro SD
Это разъем для подключения внешней карты памяти.
④ Разъем для кабеля‐удлинителя
Это гнездо для подключения LAN и питания.
⑤ Разъем LAN (Ethernet)
Это разъем RJ45 LAN для 10/100 Base‐T Ethernet. Это гнездо может также использоваться
для питания STC‐IPX3560A/3561A/3562A посредством PoE (опция).
* Представленные в Руководстве
модели камер и их внешний вид
могут изменяться без уведомления.
⑤
⑥
