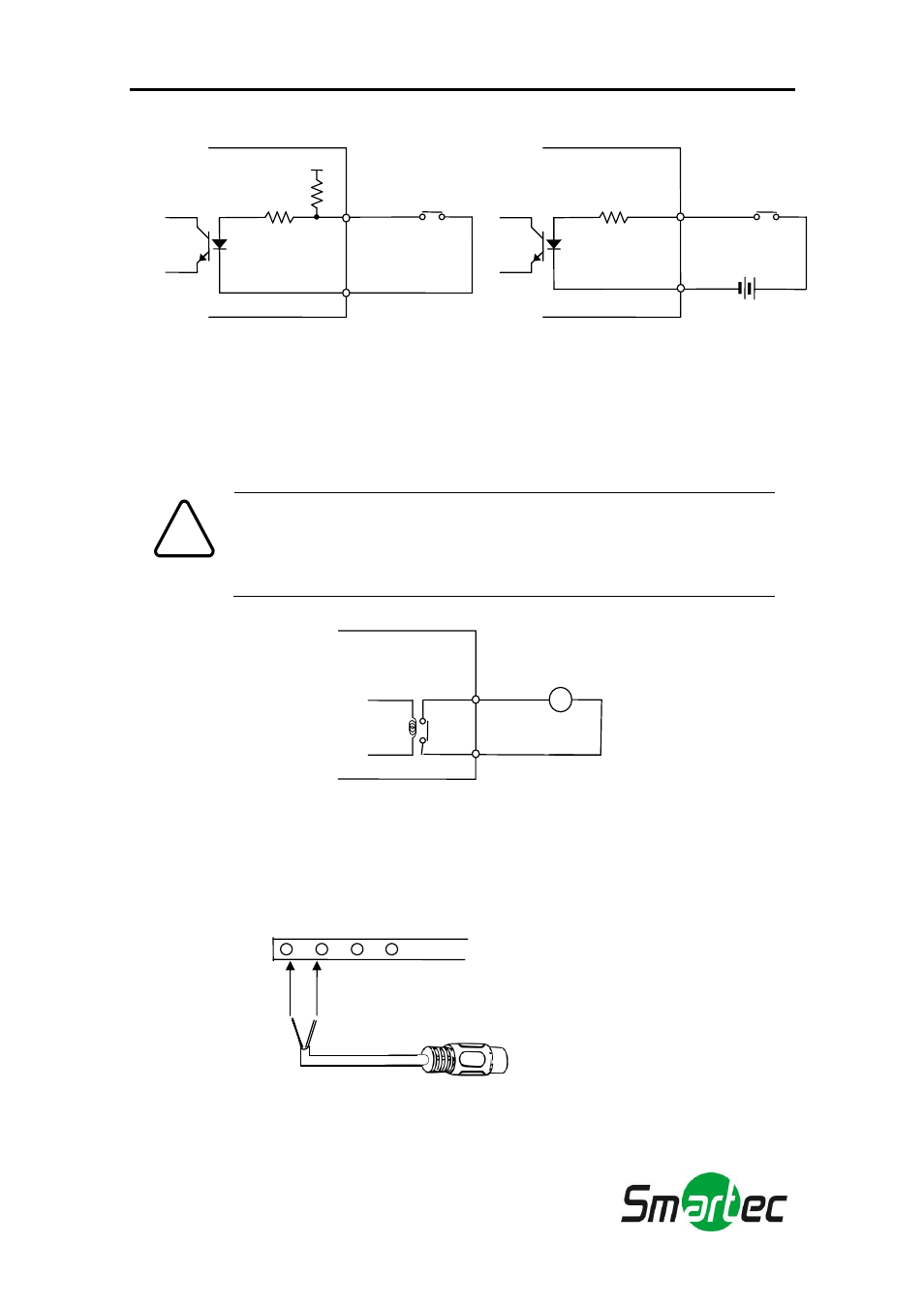

Руководство по установке STC‐IPX3560A/3561A/3562A
+5В
12
3. Подключение устройства сигнализации (DO – цифровой тревожный выход)
Используется только релейный выход.
Характеристики реле: максимум 24 В переменного тока, 500 мА или 12 В постоянного
тока, 1A.
Caution
!
Внимание
Не превышайте максимальные значения по току для реле.
4. Видеовыход
STC‐IPX3560A/3561A/3562A имеет один параллельный видеовыход.
DO
COM
Релейный выход
Устройство
Внутренний
Внутренний
Внутренний
Выход
датчика
DI
COM
DI 1
+
Выход
датчика
COM
+
‐
‐
‐
+
Релейный датчик
Датчик напряжения
Земля Видео
Черный
Белый
