Инструкция по эксплуатации Smartek STS-IPT460 видеосервер_руководство
Страница 9
Действие 2: Пользуясь подходящим предметом с заостренным концом, нажмите
и удерживайте в нажатом состоянии кнопку сброса. Удерживая
кнопку сброса в нажатом состоянии, подключите кабель питания.
Действие 3: Продолжайте удерживать кнопку сброса нажатой еще около 6
секунд. Затем отпустите кнопку сброса. На устройстве будут
восстановлены заводские установки.

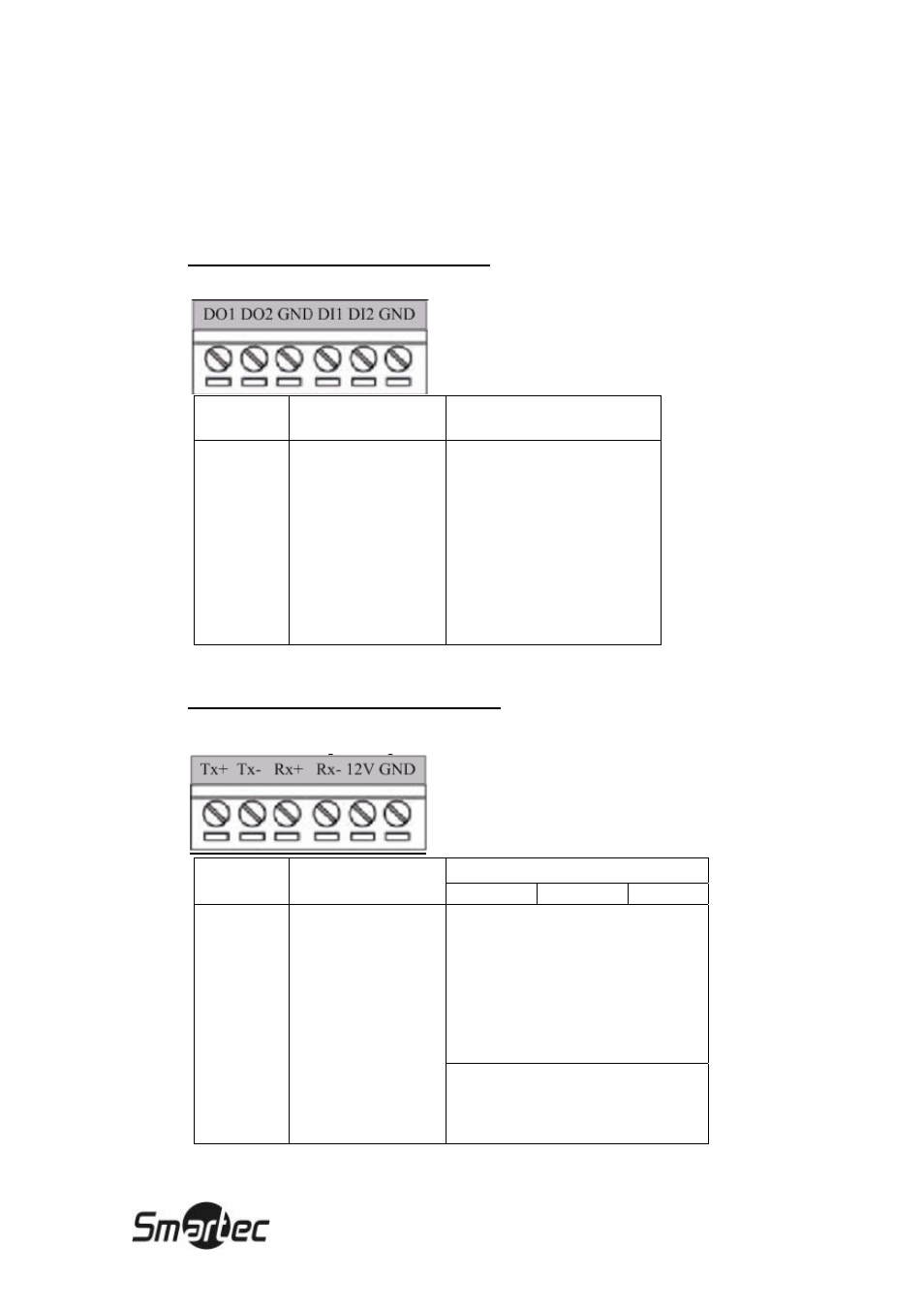

6. Контактная группа. Контакты 1-6
6
КОНТАКТ
ОБОЗНАЧЕНИЕ
ОПИСАНИЕ
1 DO1
Цифровой выход 1
2 DO2
Цифровой выход 2
3 GND Заземление
4 DI1 Цифровой вход 1
5 DI2 Цифровой вход 2
6 GND Заземление
7. Контактная группа. Контакты 7-12
ОПИСАНИЕ
КОНТАКТ
ОБОЗНАЧЕНИЕ
RS-485 RS-422 RS-232
7 Tx+ D+
Tx+
Tx
8 Tx- D-
Tx-
9 Rx+
Rx+
Rx
10 Rx-
Rx-
11 12V
Ввод питания (12 В пост. тока)
12 GND
Заземление входа питания и
RS-232
