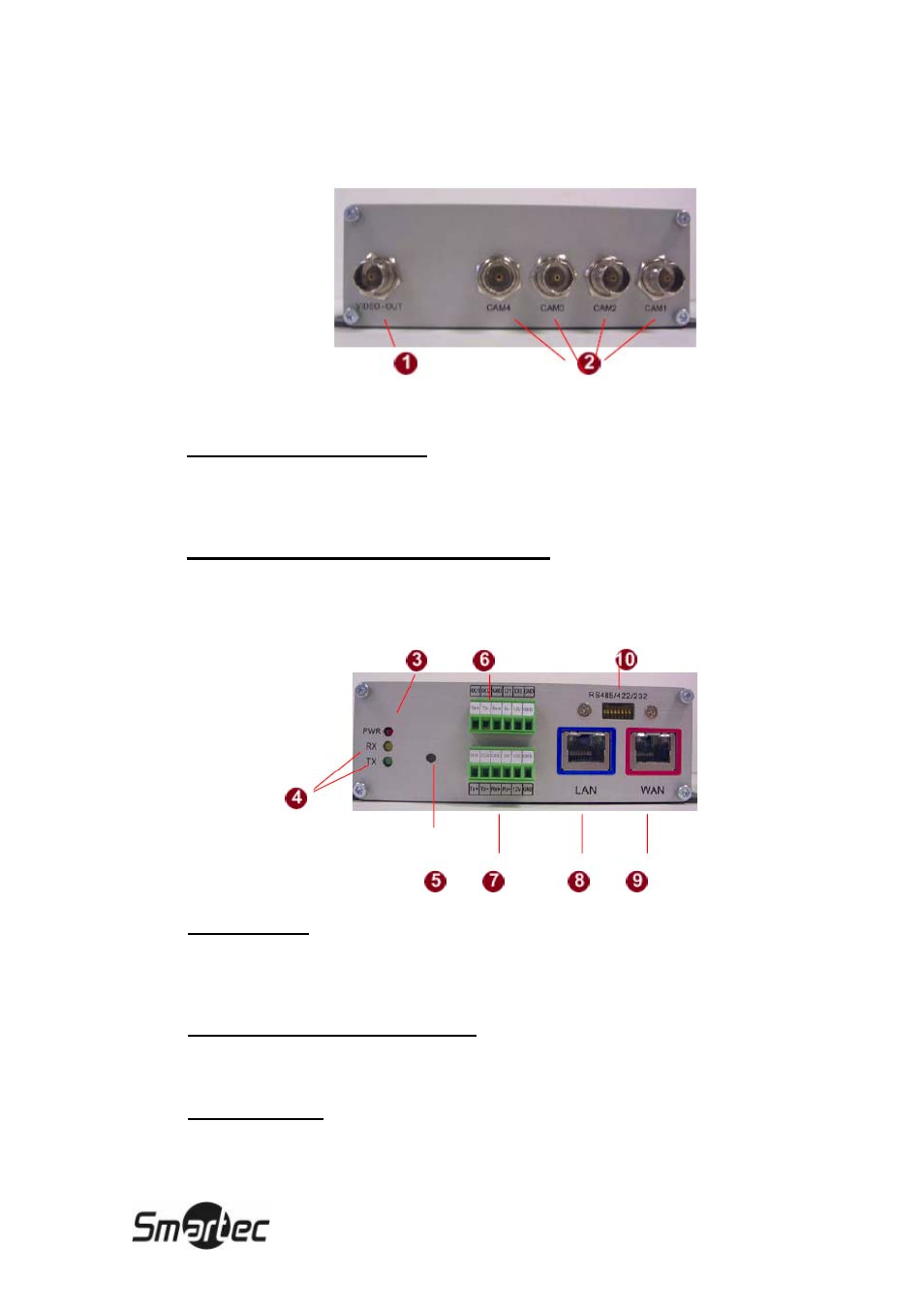

1.4 НАЗВАНИЯ И РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
1. Видеовыход (VIDEO-OUT)
Видеосервер имеет один аналоговый видеовыход с коннектором BNC для
подключения монитора.
2. Видеовход (CAM1, CAM2, CAM3, CAM4)
Аналоговый видеовход с коннектором BNC для композитного сигнала.
Изображения по четырем видеовходам квадрируются и передаются в сеть.
3. СИД питания
Этот СИД включается после того, как видеосервер успешно выполнит процесс
загрузки.
4. СИД последовательного порта
Эти индикаторы указывают на то, что последовательный порт активен.
5. Кнопка сброса
Действие 1: Выключите видеосервер, отключив кабель питания.
