2.2 ОСНОВНЫЕ СОЕДИНЕНИЯ

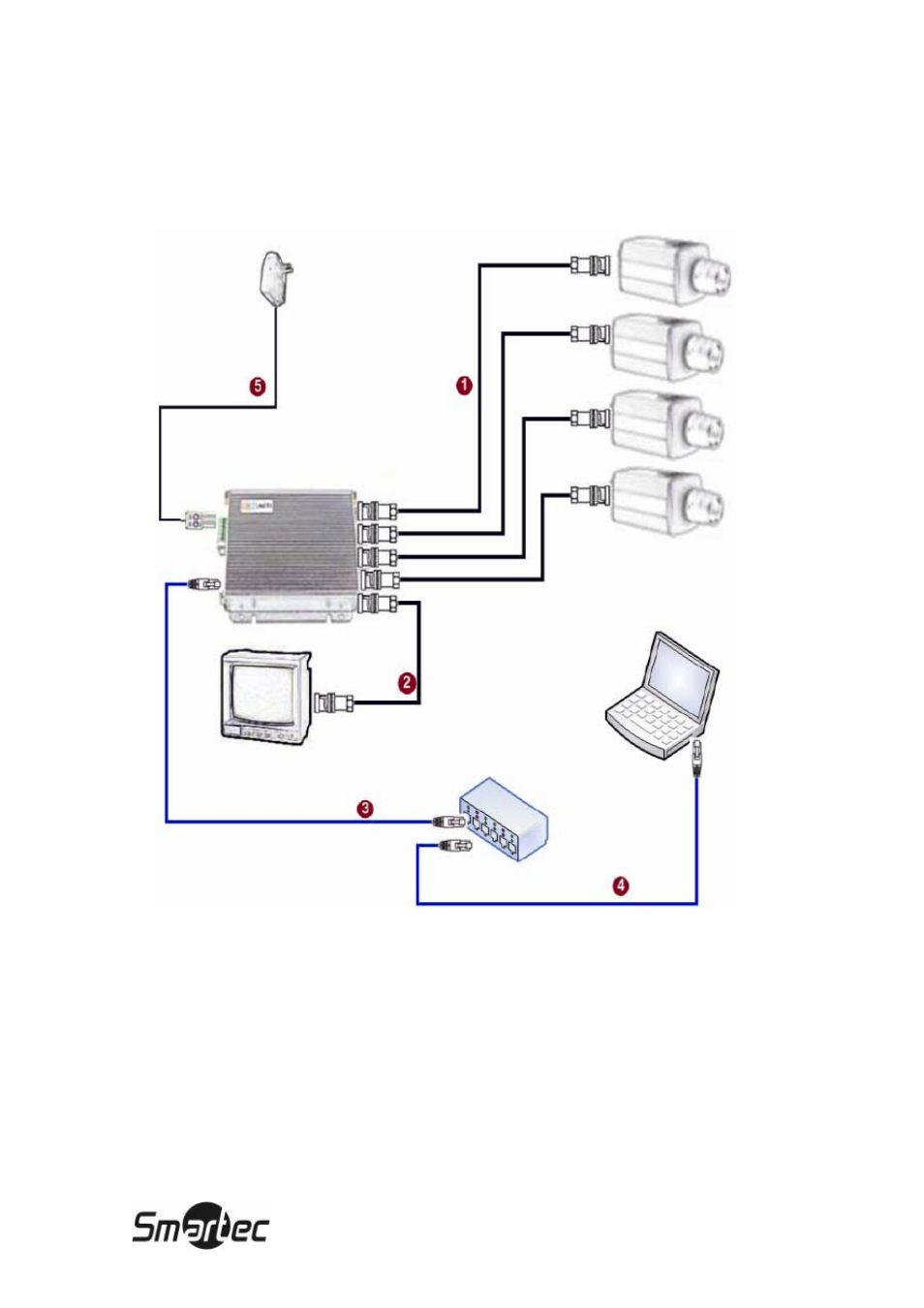

Выполните следующие действия для подключения видеосервера к соответствующим
устройствам. Более подробная информация приводится на странице 6.
1. Подключите источник аналогового видеосигнала (например, ПЗС-камеру) к
видеовходу САМ1-САМ4 видеосервера (разъем BNC).
2. Подключите аналоговый монитор к видеовыходу видеосервера (разъем BNC).
3. Подключите LAN-порт видеосервера к концентратору сети Ethernet (коннекторы
RJ45).
4. Подключите ПК к концентратору сети (коннекторы RJ45).
5. Подключите силовой адаптер к видеосерверу (коннектор для подключения к
контактной группе).
9
