Руководство по эксплуатации STR-0887/1687
83
5.2 Подготовка к дистанционному обновлению программного
обеспечения устройства

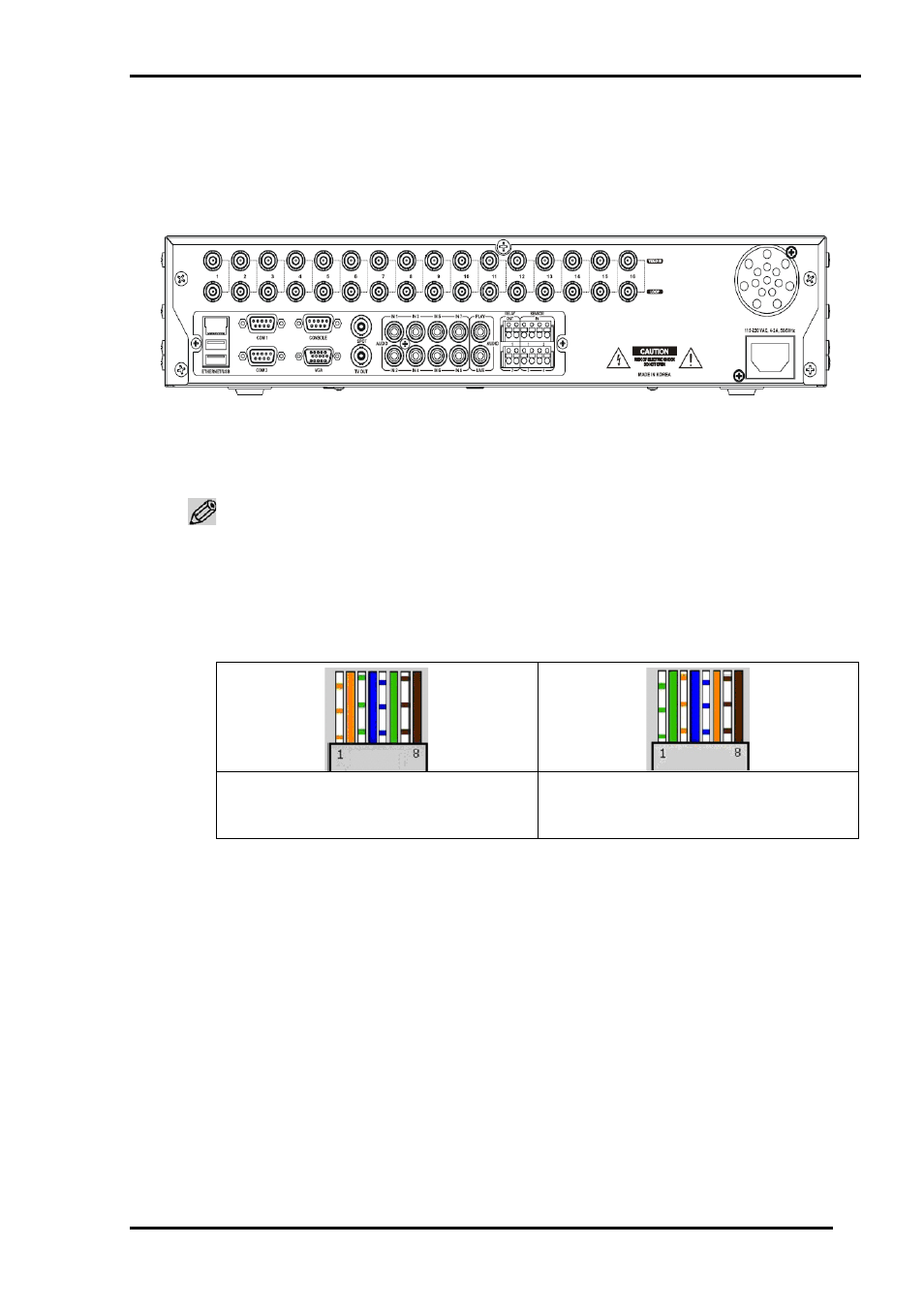

5.2.1 Подключение к Ethernet
1. Подключите разъем RJ45 кабеля Ethernet к 10/100 BASE - T на задней панели.
2. С помощью кросс-кабеля подключите ПК с программой обновления программного
обеспечения. Если используется прямой кабель, IP-адреса главного устройства и ПК
должны быть в диапазоне класса C.
Примечание
• Прямой кабель и кросс-кабель
Прямой кабель используется для подключения ПК к цифровому видеорегистратору через LAN
(локальную сеть).
Кросс-кабель используется для непосредственного подключения ПК к цифровому
видеорегистратору.
Прямой кабель UTP
Белый-Оранжевый-Белый-Синий-
Белый-Зеленый-Белый-Коричневый
Кросс-кабель UTP
Белый-Зеленый-Белый-Синий-
Белый-Оранжевый-Белый-Коричневый
