Руководство по эксплуатации STR-0887/1687
8

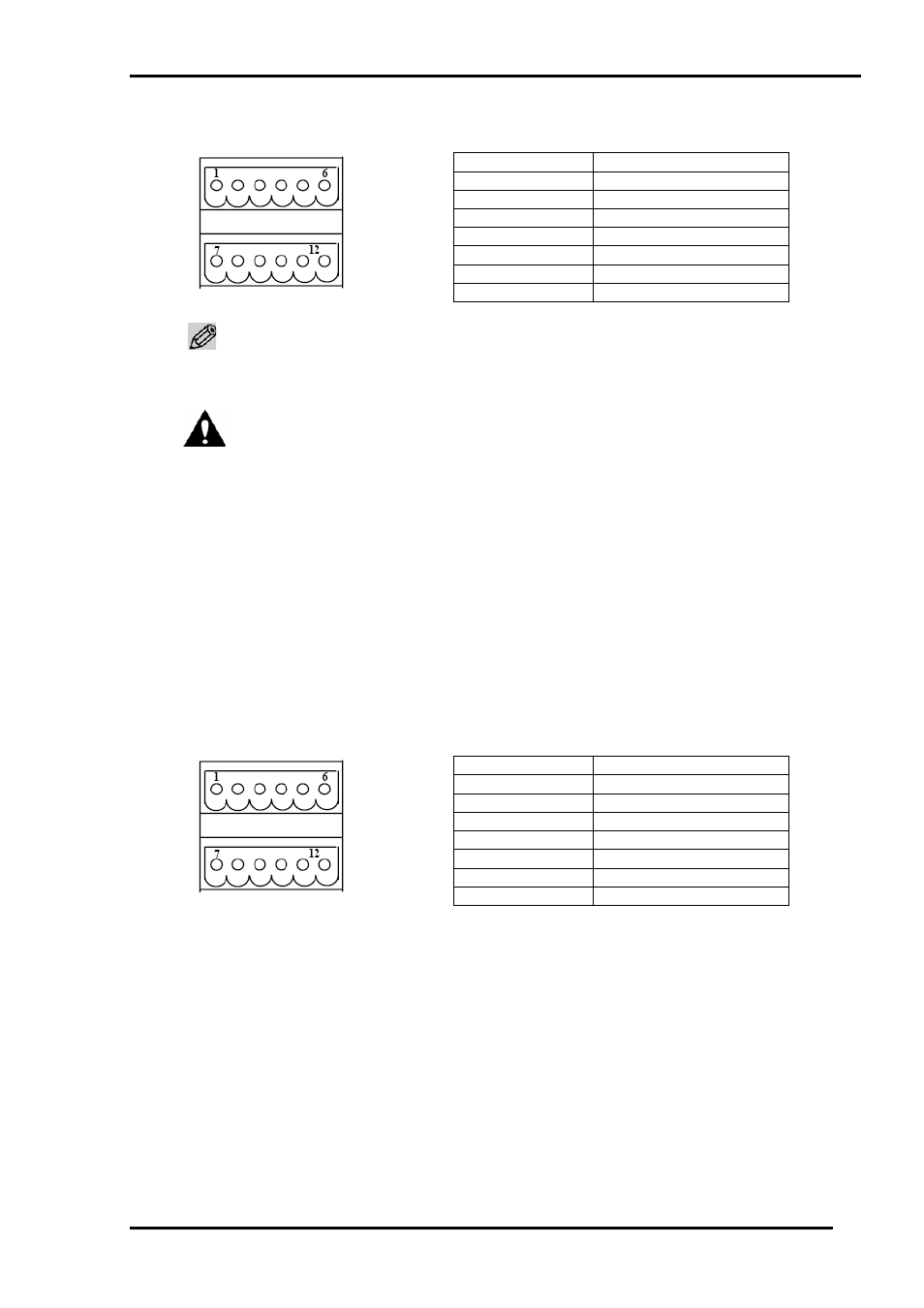

ƒ Интерфейс ввода сигналов датчика, вывода сигналов тревоги (контактная
группа)
Номер контакта Назначение
1 Тревожный выход 1 (+)
2,4,6,8,10 Общая «земля»
3 Вход датчика 1 (+)
5 Вход датчика 2 (+)
7 Тревожный выход 2 (+)
9 Вход датчика 3 (+)
11 Вход датчика 4 (+)
Примечание
•
Подробная информация о передней панели приводится в [Главе 3. Использование цифрового
видеорегистратора – 3.1. Основные операции – 3.1.1. Использование передней панели].
Осторожно!
• Так как по коаксиальному кабелю камеры проходит сильный электрический ток, подключение
камеры к входу на цифровом видеорегистраторе следует проводить только при выключенном
питании.
• Некорректное отключение питания с помощью выключателя во время нормальной работы
может привести к повреждению данных, записанных на жестком диске. Для безопасного
отключения питания пользуйтесь кнопкой «ПИТАНИЕ» (POWER) на передней панели или
пульте дистанционного управления.
(а) Подключение встроенного модуля ввода/вывода сигналов датчика
Встроенный модуль ввода/вывода сигналов датчика имеет четыре входа и два выхода.
ƒ Интерфейс ввода сигналов датчика, вывода сигналов тревоги (контактная
группа)
Номер контакта Назначение
1 Тревожный выход 1 (+)
2,4,6,8,10 Общая «земля»
3 Вход датчика 1 (+)
5 Вход датчика 2 (+)
7 Тревожный выход 2 (+)
9 Вход датчика 3 (+)
11 Вход датчика 4 (+)
