Руководство по эксплуатации STR-0887/1687
7
2 Глава 2. Установка устройства
2.1 Разъемы

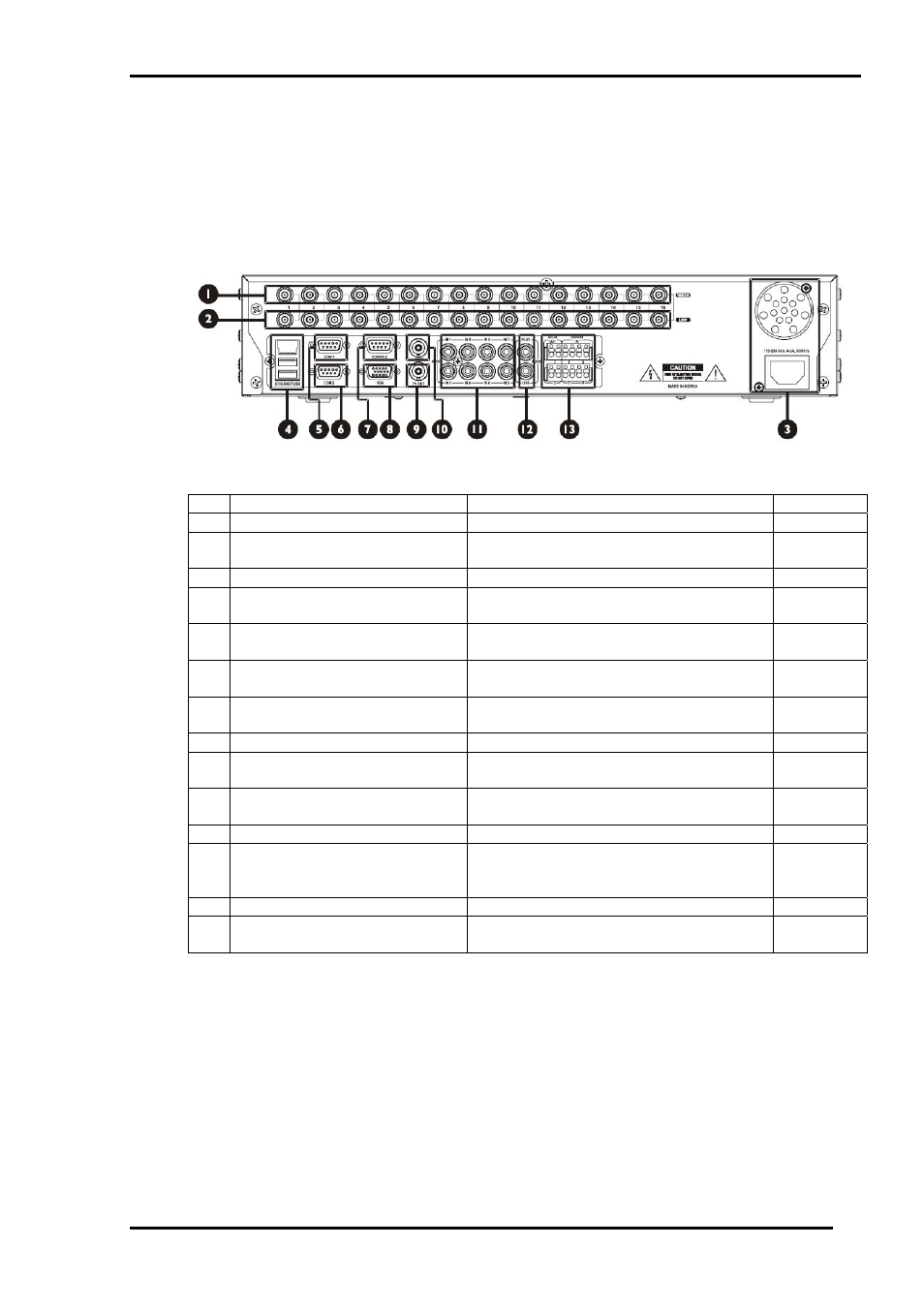

2.1.1 Разъемы/обозначения на задней панели
На задней панели цифрового видеорегистратора располагаются следующие элементы:
№
Разъем
Примечание
Тип
1
Видеовход для камеры № 1-16
Порт для подключения видеокамеры BNC
2
Параллельный видеовыход для
камеры № 1 - 16
Параллельный выход для вывода сигнала
видеокамеры.
BNC
3
Ввод питания.
Подключение шнура питания. AC
4 USB
и Ethernet
Порт Ethernet 10/100 Base-T, соответствует
USB 2.0
RJ-45
ТИП A
5 COM
1
Последовательный порт (RS-232C) и
управление поворотной камерой.
D-SUB 9
6 COM
2
Последовательный порт (RS-232C) и
расширение.
D-SUB 9
7
Пульт оператора
Порт подключения пульта оператора
(обновление ПО / управление).
D-SUB 9
8
Монитор VGA
Порт для подключения монитора VGA
D-SUB 15
9
Выход на контрольный монитор
Порт для подключения контрольного
монитора.
BNC
10
Выход на комбинированный
монитор
Порт для подключения ТВ-монитора BNC
11
Аудиовход для 4 камер
Вход для записи звука. RCA
12
Аудиовыход для прослушивания
«живого» звука /
воспроизведения.
Порт вывода звука в «живом» режиме /
режиме воспроизведения.
RCA
13 Ethernet
Порт Ethernet 10/100 Base-T
RJ-45
14
Выделенный модуль
ввода/вывода сигналов датчика
Контактная группа ввода/вывода сигналов
датчика.
Контактная
группа
