Цифровой видеорегистратор
7
Внешний сигнал, поступающий на вход сброса тревоги (ARI) может использоваться для сброса
выводимого через тревожный выход сигнала тревоги и выключения внутренней звуковой
сигнализации цифрового видеорегистратора. Механические или электрические переключатели
подсоединяются с помощью проводов к коннекторам ввода сигнала сброса тревоги (ARI) и
заземления (GND). Пороговое напряжение составляет менее 0,3 В, и этот сигнал должен быть
стабильным не менее 0.5 секунд, чтобы быть обнаруженным цифровым видеорегистратором.
Подсоедините провода к коннекторам ARI (вход сброса тревоги) и GND (заземление).
Подключение к порту RS485

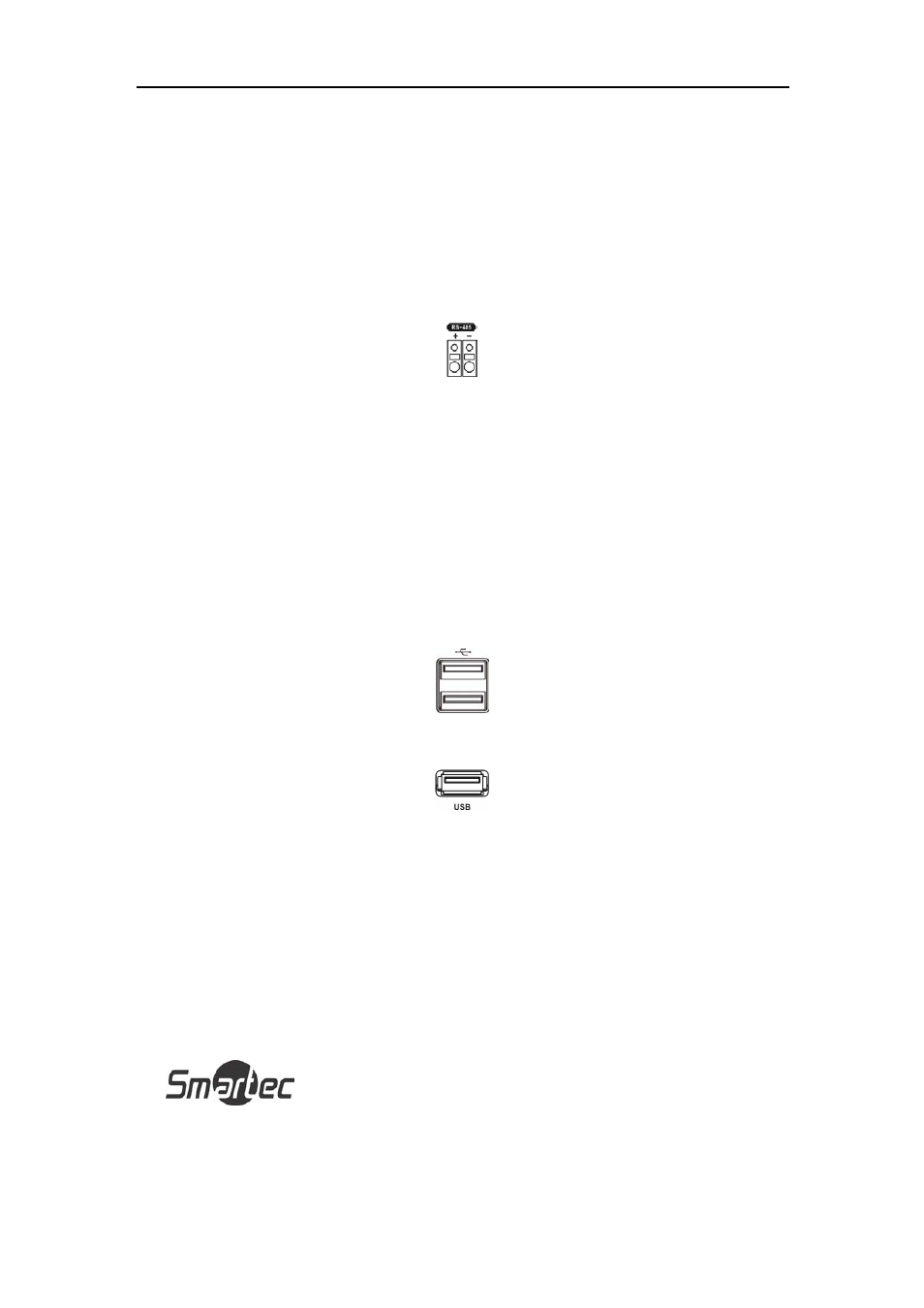

Рисунок 11— Коннектор RS485.
Управление цифровым видеорегистратором может осуществляться дистанционно с помощью
внешнего устройства или системы управления, например, выносной клавиатуры, с
использованием сигналов полудуплексной последовательной связи RS485. Также коннектор
RS485 может использоваться для управления поворотными (PTZ) камерами. Подключите RX-
/TX- и RX+/ TX+ системы управления к − и + (соответственно) цифрового видеорегистратора.
Информация о настройке соединения RS485 приводится в Главе 3 — «Настройка» и
руководстве пользователя поворотной камерой или внешнего устройства управления.
Подключение к портам USB
Рисунок 12— Соединители USB на фронтальной панели.
Рисунок 13— Соединитель USB на задней панели.
Для подключения внешнего жесткого диска, CD-RW или устройства флэш-памяти для
копирования фрагментов видеозаписи или наращивания системы предлагается три порта USB.
Один USB-порт расположен на задней панели, а остальные два на фронтальной панели
устройства. Для выполнения кабельного соединения следует располагать внешние устройства
достаточно близко к цифровому регистратору, обычно на расстоянии в пределах 180 см. Для
подключения к видеорегистратору внешнего жесткого диска используйте поставляемый в
комплекте с жестким диском USB-кабель.
