Цифровой видеорегистратор
3
Глава 2 — Установка
Комплект поставки
В комплект поставки входит следующее:
y
Цифровой видеорегистратор
y
Шнур питания
y
Руководство пользователя (данный документ)
y
Компакт-диск с программным обеспечением RAS и руководство пользователя RAS
y
Монтажный комплект для установки в стойку
y
Направляющие полозья для установки дополнительных жестких дисков
y
Винты для крепления коннектора SCSI
y
Инфракрасный пульт дистанционного управления
Необходимый монтажный инструмент
Для установки цифрового видеорегистратора не требуется использование специального
монтажного инструмента. Что касается других элементов Вашей системы, пользуйтесь
информацией, содержащейся в руководствах по их установке.
Видеовходы
Выход SVHS
Видеовыход
Выход для контрольного монатиора
RS485
Коннектор ввода питания
Аудиовход/аудиовыход
Тревожные входы
Переключатель возврата к заводским установкам
USB-порт
Порт RS232
Порт VGA
Тревожные выходы
Порт SCSI
Вход сброса сигнала тревоги
Порт Ethernet

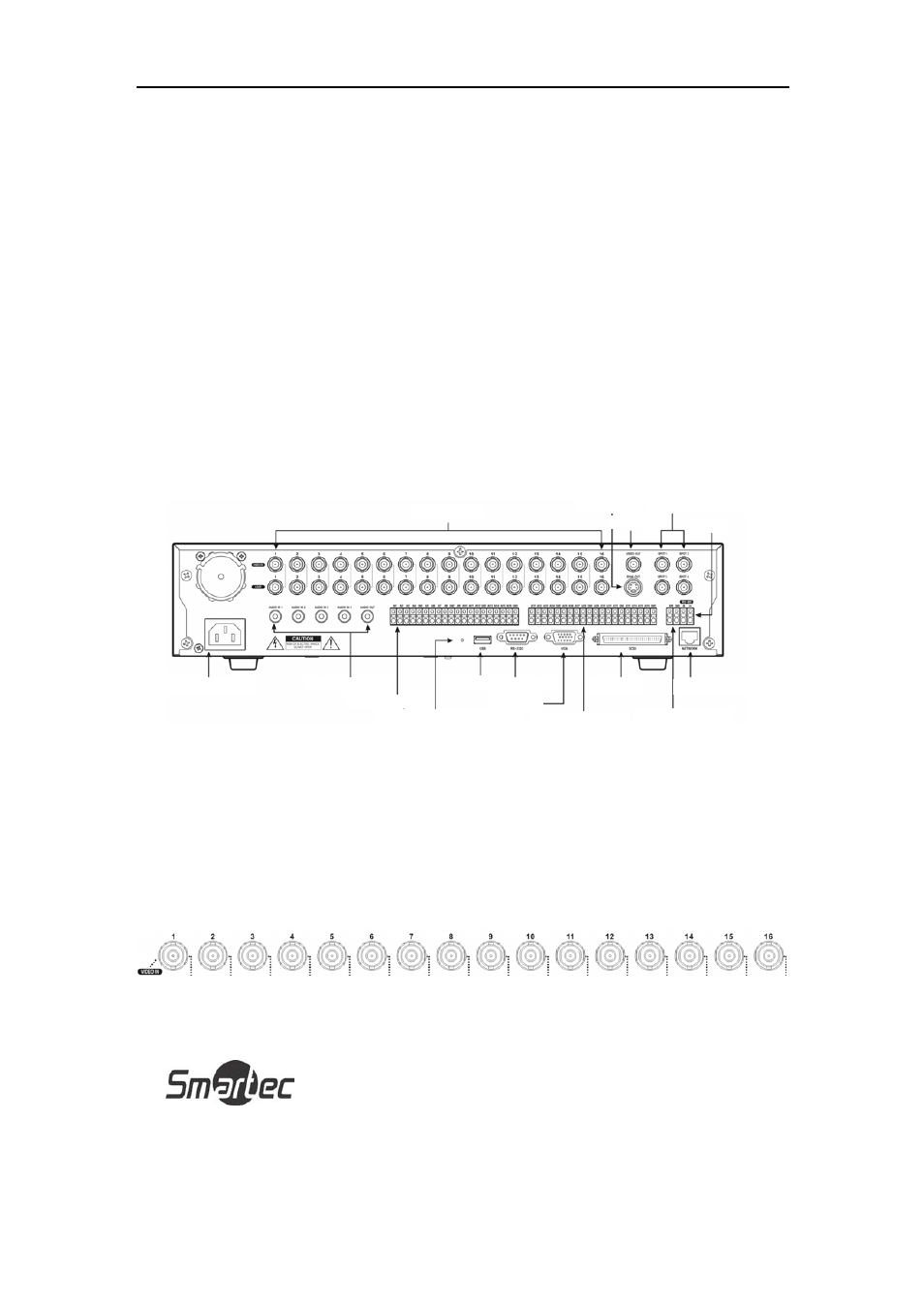

Рисунок 2 — Задняя панель 16-канального цифрового видеорегистратора.
Цифровой видеорегистратор может использоваться с оборудованием стандарта NTSC или PAL.
ПРИМЕЧАНИЕ: Вы не можете одновременно использовать оборудование NTSC и
PAL. Например, нельзя одновременно использовать камеру PAL и монитор NTSC.
Подключение камер
Рисунок 3 — Коннекторы подключения камер.
Видеовход
Видеовыход
Выход SVHS
Выходы для контр. мониторов
RS485
Аудиовход/выход
Ввод питания
Тревожные входы
Переключатель восстановления
заводских установок
USB-порт
Порт RS232
Порт VGA
Порт SCSI
Порт Ethernet
Тревожные выходы
Вход сигнала сброса
тревоги
