Цифровой видеорегистратор
4
Подключите коаксиальные кабели от камер к BNC-коннекторам видеовходов, обозначенным
VIDEO IN.
Подключение к транзитным видеовыходам

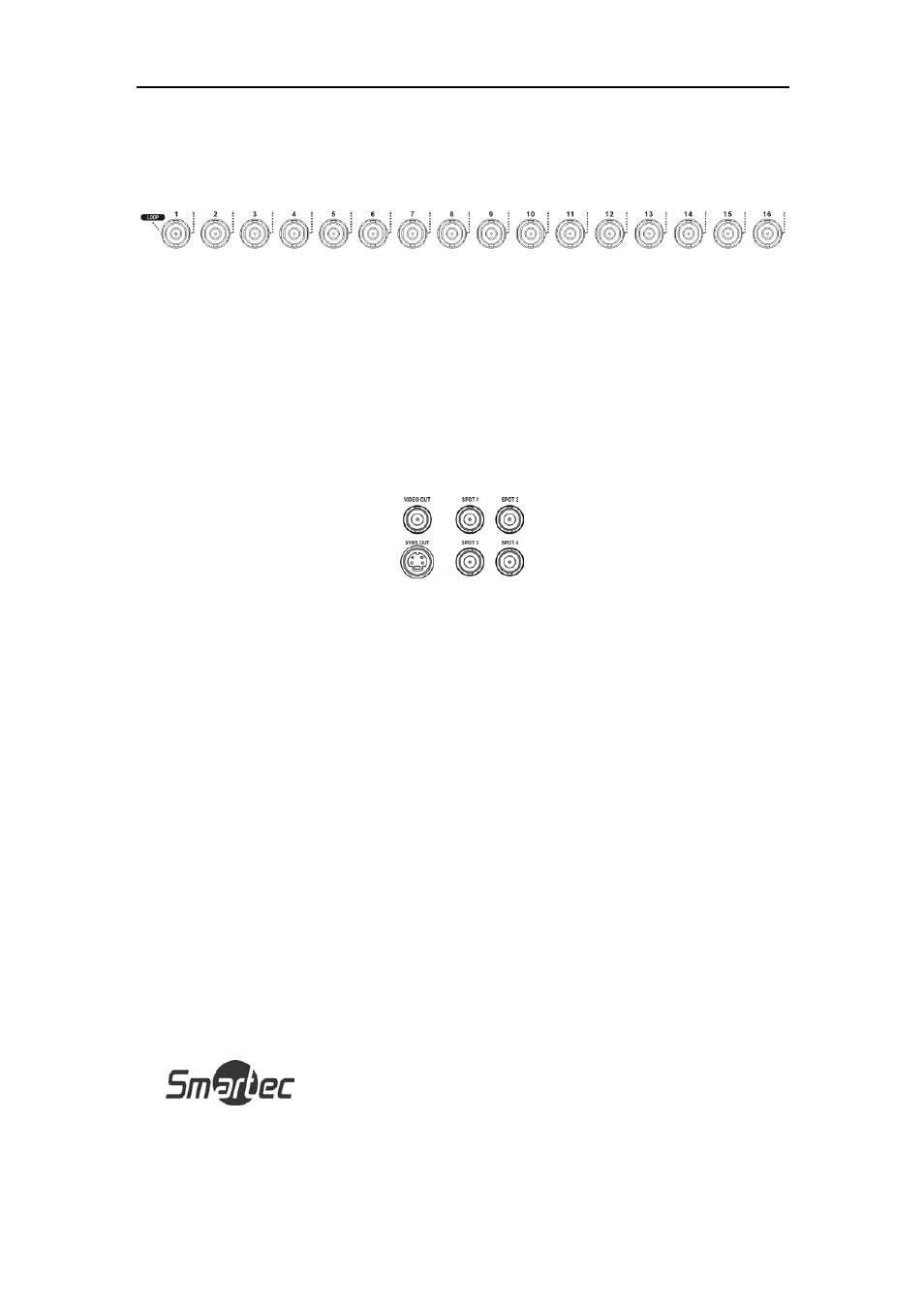

Рисунок 4 — Транзитные видеовходы.
Если Вы хотите подключить камеру к другому устройству, Вы можете использовать BNC-
коннекторы, обозначенные LOOP.
ПРИМЕЧАНИЕ: BNC-коннекторы транзитных видеовыходов имеют
автоматическое согласование. НЕ подключайте кабель к Loop BNC, если он не
подключен к согласованному устройству, так как это приведет к ухудшению
качества изображения.
Подключение монитора
Рисунок 5 — Коннекторы видеовыходов.
Подключите главный монитор к коннектору, обозначенному Video Out или SVHS Out.
ПРИМЕЧАНИЕ: Если главный монитор имеет SVHS-вход, используйте его, так как
это поможет получить на мониторе изображение более высокого качества.
ПРИМЕЧАНИЕ: Коннекторы Video Out (BNC) и SVHS Out могут подключаться к
разным мониторам и использоваться одновременно.
К цифровому видеорегистратору можно подключить до 4 контрольных мониторов. По мере
необходимости подключите контрольные мониторы к коннекторам SPOT 1, SPOT 2, SPOT 3 и
SPOT 4.
ПРИМЕЧАНИЕ: Когда видеорегистратор находится в режиме поиска, живое
изображение может выводиться на контрольный монитор SPOT 1, так же как оно
выводится на главный монитор в режиме просмотра живой картинки (только
модель STR-1681).
