7
3. Вставьте соединитель объектива в гнездо автоматической
диафрагмы на задней панели камеры. Соединитель поляризован и
входит в разъем только в определенном положении.
4. Переключатель E/I должен быть установлен в позиции "OFF".
5. Переключатель A/I должен быть установлен в позиции "VID".
6. Подключите питание к камере.
7. Настройте фокусное кольцо объектива для получения изображения
оптимального качества. Если изображение не достаточно четкое,
выставите соответствующую выдержку затвора посредством
регулировки ALC (Автоматическое управление уровнем) и уровня на
объективе. Настройки ALC могут изменяться от средних (AVG) до
максимальных (PK). Среднее положение подходит для большинства
случаев съемки.
Для настройки ALС:
AVG Для замедления реакции объектива на изменение освещения
установите ALC в среднее положение (AVG), чтобы
обеспечить средний уровня исходящего видеосигнала.
Используйте данное положение при наличии ярких пятен на
изображении, таких как свет лампы или блики от солнца.
PK Для ускорения реакции объектива на изменение освещения,
установите объектив в максимальное положение (PK), чтобы
объектив настроился на самые яркие объекты. Используйте
данную настройку, если хотите увидеть самый яркий объект, а
не объекты заднего плана.
Регулировка уровня:
Отрегулируйте уровень в дневных условиях для получения
наилучшего изображения. Ночные настройки могут оказаться
неподходящими для обеспечения необходимого контроля
уровня освещенности в течение дня.
8. Перед осуществлением окончательной настройки уровня
видеосигнала установите задний фокус камеры.
9. Если автоматическая диафрагма имеет настройку усиления, и
изображение колеблется от открытого до закрытого положения при
ярком освещении, медленно поверните регулятор усиления против
часовой стрелки до прекращения колебаний изображения.
Увеличьте освещение для камеры, изменив настройки управления
уровнем и перенастроив управление усилением.
8

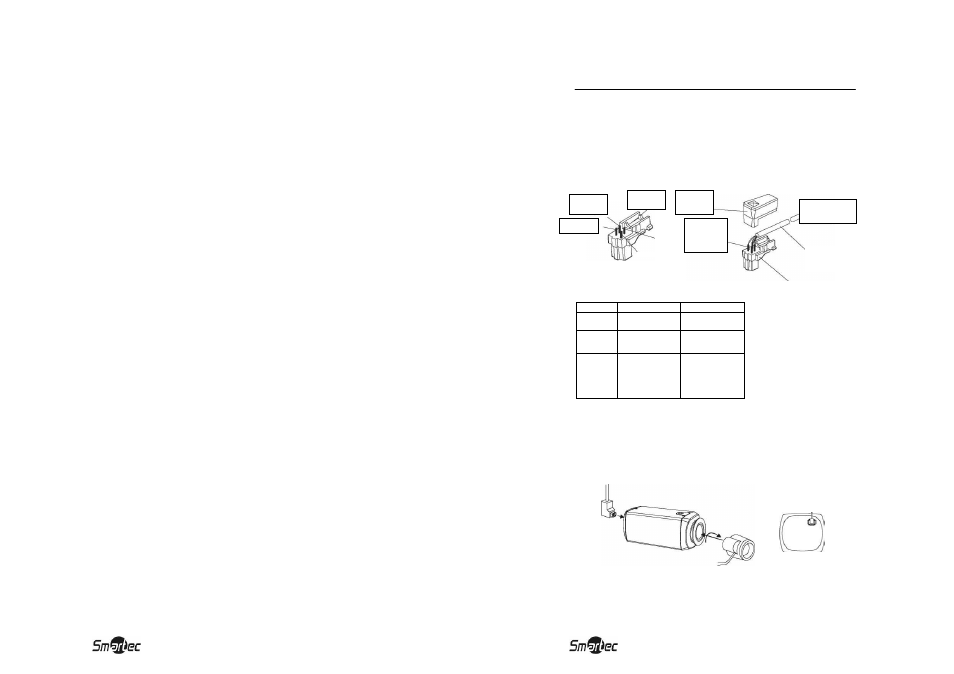

УСТАНОВКА И НАСТРОЙКА ОБЪЕКТИВА С
АВТОМАТИЧЕСКОЙ DC ДИАФРАГМОЙ
На камеру может быть установлен объектив с автоматической DC
диафрагмой. Для установки и настройки объектива с автоматической DC
диафрагмой выполните следующие действия.
1. Припаяйте провод управления объективом к соединителю, поставляемому в
комплекте с камерой
.
Соединитель
Штырь Название Цвет Провода
1
Демпферная
катушка -
Голубой
2
Демпферная
катушка +
Красный
3
Приводная
катушка +
Белый
4
Приводная
катушка -
Зеленый
2. Установите объектив с автоматической DC диафрагмой в
объективодержатель, расположенный на передней части камеры.
3. Вставьте соединитель объектива в гнездо автоматической диафрагмы на
задней стороне камеры. Соединитель поляризован и входит в разъем
только в определенном положении.
ВИД СЗАДИ
Контакт 4
Кабель
управления
диафрагмой
Контакт 2
Кожух
разъема Ребро
Контакт 3
Контакт 1 Трубки,
дающие
усадку при
нагревании
Автоматическая
диафрагма
