5
6. Регулировка фазы
Регулировка фазы используется в многокамерной системе, когда
подача питания осуществляется из разных источников, вследствие
чего камеры находятся не в фазе. Это влияет на автоматическое
переключение камеры, создавая вертикальные перевороты или
свертывание изображения во время переключения. Регулировка
вертикальной фазы позволяет настраивать синхронизацию по сети
питания камеры от 0 до 300 градусов относительно нулевой линии
перехода амплитуды источника переменного тока.
• Убедитесь, что питание всех камер осуществляется от одного и
того же источника электричества, и кабель монтирован
одинаковым образом.
• Настройте фазу с помощью регулятора фазы на задней панели
камеры таким образом, чтобы при использовании
автоматического переключателя сигналов с камер на мониторе
не образовывались вертикальные перевороты или свертывание
изображения.
7. Регулировка уровня
Средства управления уровнем (LEVEL) регулируют уровень
автоматической диафрагмы. При этом переключатель объектива A/I
установлен в положение DC, и на камеру монтирован DC объектив.
При использовании объектива с автоматической VIDEO диафрагмой
переключатель A/I должен находится в позиции "VID". Регулировка
уровня (LEVEL) применяется только для объективов DC, и не
применяется для объективов с видео A/I.
8. Выходной разъем видеосигнала (для коаксиального кабеля)
Выходной разъем BNC подает композитный видео сигнал
амплитудой 1.0Vp-p, 75 Ом.
9. Входной терминал питания
10. Светоизлучающий диод
Зеленый светоизлучающий диод включается при подаче питания на
камеру.
6
НАСТРОЙКА ОБЪЕКТИВА С РУЧНОЙ ДИАФРАГМОЙ
При использовании объектива с ручной диафрагмой поверните кольцо
диафрагмы на объективе в положение OPEN (ОТКРЫТО) и настройте
ручную диафрагму соответствующим образом. Осуществляйте настройку
в условиях наилучшей яркости, открывайте объектив до минимального
апертурного числа для получения четкого изображения. Не насыщайте
изображение.
Ручная диафрагма используется для съемки внутри помещения, где
освещение из окон может значительно повлиять на уровень освещенности
комнаты.
УСТАНОВКА И НАСТРОЙКА АВТОМАТИЧЕСКОЙ ВИДЕО
ДИАФРАГМЫ
____________________________________
Чтобы установить и настроить объектив с автоматической видео
диафрагмой для адаптации к изменению уровня освещенности выполните
следующие действия.

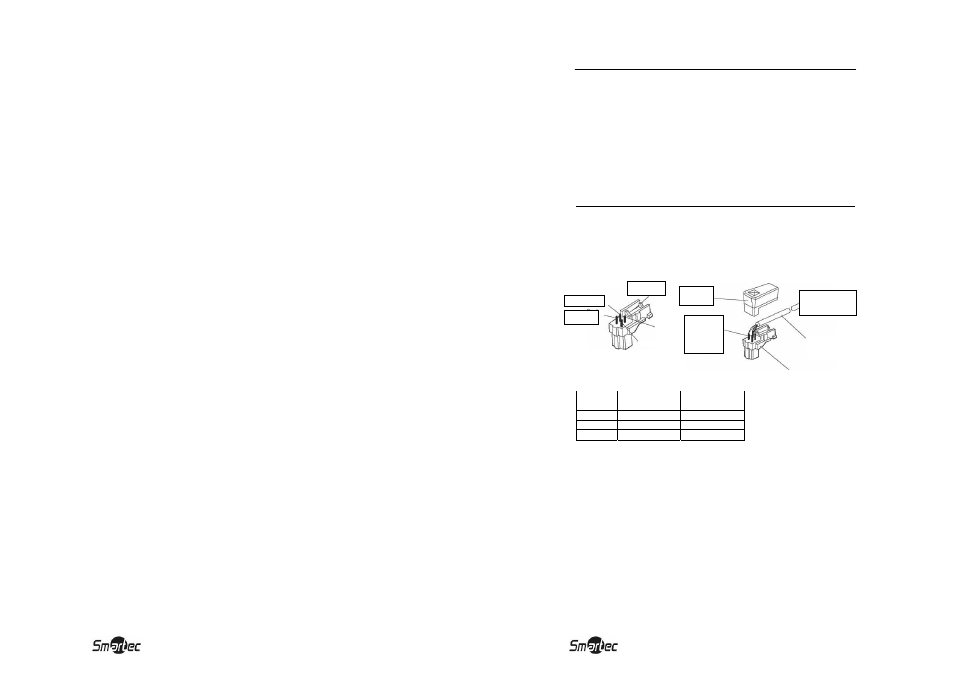

1. При необходимости припаяйте провод управления объективом к
соединителю, поставляемому в комплекте с камерой.
Соединитель
Контакт Название Цвет Провода
1 Напряжение + Красный
2 Открыто -
3 Видео Белый
4 Заземление Черный
2. Установите объектив на камеру.
Контакт 4
Кабель
управления
диафрагмой
Контакт 2
Контакт 1
Контакт 3
Ребро
Кожух
разъема
Трубки,
дающие
усадку
при
нагревани
Автоматическая
диафрагма
