Инструкция по эксплуатации Smartek STС-1000_0 ч_б камера
Страница 5
3

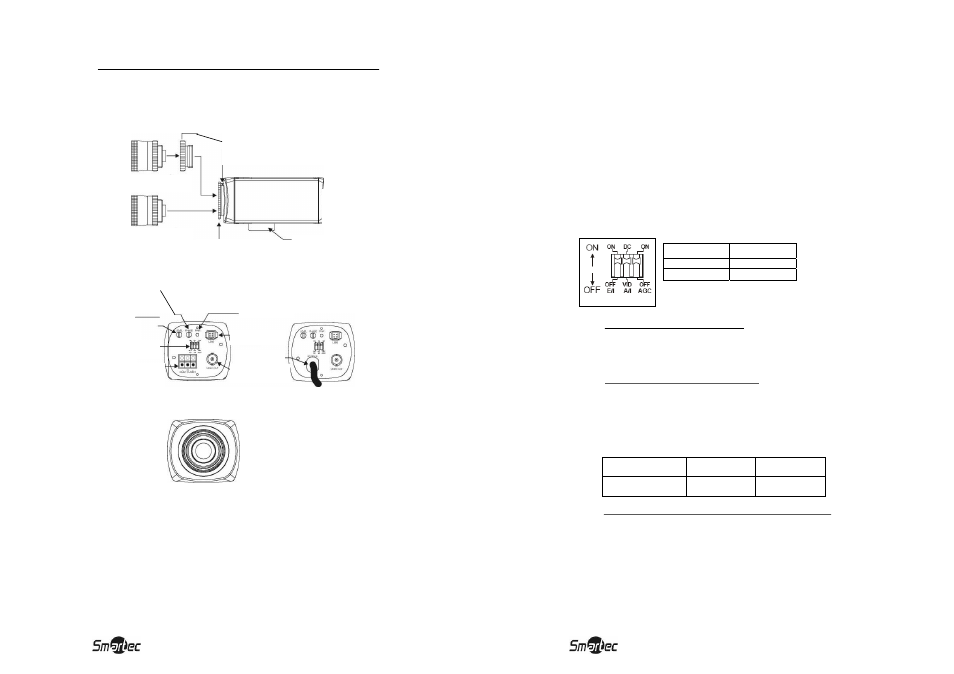

ВНЕШНИЙ ВИД ЧЕРНО-БЕЛОЙ КАМЕРЫ
ВИД СБОКУ
Монтажное кольцо с С-креплением
Фиксирующий винт заднего фокуса
ВИД СЗАДИ
ВИД СПЕРЕДИ
Опорный кронштейн камеры
Кольцо заднего фокуса
ОБЪЕКТИВ С С-КРЕПЛЕНИЕМ
Гнездо подключения
автоматической регулировки
диафрагмы
Потенциометр регулировки
вертикальной фазы
Светоизлучающий диод
Входной терминал
питания
Потенциометр регулировки
уровня (для DC объектива с
автоматической диафрагмой)
Переключатель режимов
Гнездо подключения
автоматической
регулировки диафрагмы
Шнур питания
переменного тока
Разъем коаксиального кабеля
выхода видео VIDEO OUT
ОБЪЕКТИВ С СS-КРЕПЛЕНИЕМ
4
1. Кольцо заднего фокуса
Данное кольцо используется для настройки длины заднего фокуса
(расстояние между ПЗС и задней поверхностью объектива)
посредством его вращения по часовой или против часовой стрелки.
2. Фиксирующий винт блокирует кольцо заднего фокуса после
настройки.
3. Соединительный разъем для объектива с автоматической
диафрагмой подает VIDEO или управляющий DC сигнал на
объектив с автоматической диафрагмой. Стандартный 4-контактный
разъём стандарта DIN подходит для любого объектива данного типа.
4. Отверстие опорного кронштейна
Отверстие с резьбой (1/4" - 20) используется для установки камеры
на опорный кронштейн или штатив.
5. Переключатель режимов
Режимы двухпозиционного DIP-переключателя описаны ниже.
Регулировка переключателя
Положение
переключателя
Состояние
UP (ВВЕРХ)
ON (ВКЛ)
DOWN (ВНИЗ)
OFF (ВЫКЛ)
*За исключением режима A/I
A. E/I
(Электронная диафрагма) (SW1)
Режим E/I автоматически регулирует затвор камеры, имитируя
управление с помощью автоматической диафрагмы, что
позволяет более широко применять объективы с фиксированной
или ручной диафрагмой.
B. A/I
(Автоматическая диафрагма) (SW2)
Режим A/I используется для выбора соответствующего
управляющего сигнала, поступающего к автоматической
диафрагме.
DC: Для использования объектива с автоматической DC
диафрагмой.
VID: Для использования объектива с автоматической VIDEO
диафрагмой.
ПОЛОЖЕНИЕ
ПЕРЕКЛЮЧАТЕЛЯ
РЕЖИМ A/I
РЕЖИМ E/I
UP (ВВЕРХ)
DC
OFF (ВЫКЛ)
DOWN(ВНИЗ)
VIDEO
OFF (ВЫКЛ)
С AGC (АРУ - Автоматическая регулировка усиления) (SW3)
АРУ удерживает сигналы на постоянном уровне. Данный режим
помогает использовать камеру в условиях низкой освещенности
или при изменении уровня освещенности.
