Подключение тревожных входов и выходов, Установка, Подключение – Инструкция по эксплуатации Smartek STR-1693 видеорегистратор_руководство
Страница 19: Тревожных, Входов, Выходов, Установка и подключение
Руководство по эксплуатации Smartec STR-1693/3293
18
Главн ый монитор 1
Главный монитор 2
Главный монитор 3
Главный мо нитор 4
К лавиатура
Купольная камера
Гигабитный кабель
Видеовход
Макс. 16 камер
Стандартная ПЗС-камера
Детектор 1-16 Карта памяти Т ревога
Пульт дистанционного
управления
Удаленная станция
Аудиовыход
Аудиовход 1-4
Монито р VGA
4. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Главный монитор 1
Главный монитор 2
Главный монитор 3
Главный монитор 4
Клавиатура
Купольная камера
Гигабитный кабель
Видеовход
Не более 16 камер

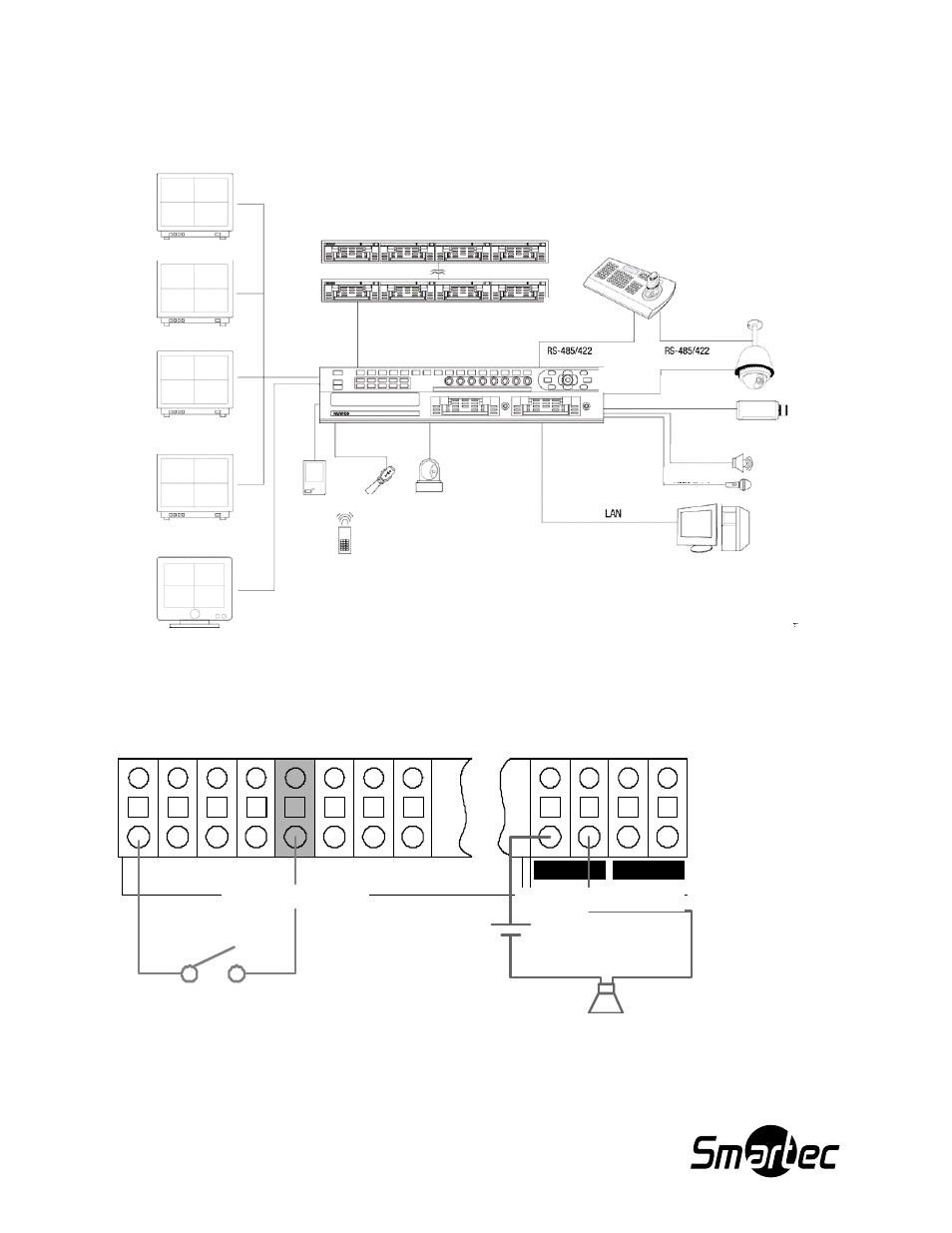

5. ПОДКЛЮЧЕНИЕ ТРЕВОЖНЫХ ВХОДОВ И ВЫХОДОВ
ТРЕВОЖНЫЙ ВХОД
ТРЕВОЖНЫЙ ВЫХОД
ДЕТЕКТОР ТРЕВОГИ
ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
A1
A2
A3 A4
G
A5
1
ALARM IN
2
ALARM OUT
ALARM SENSOR
ALARM BUZZER
ТРЕВОЖНЫЙ ВХОД
ТРЕВОЖНЫЙ ВЫХОД
ДЕТЕКТОР ТРЕВОГИ
ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
STG-ES
