Руководство по эксплуатации Smartec STR-1693/3293
14

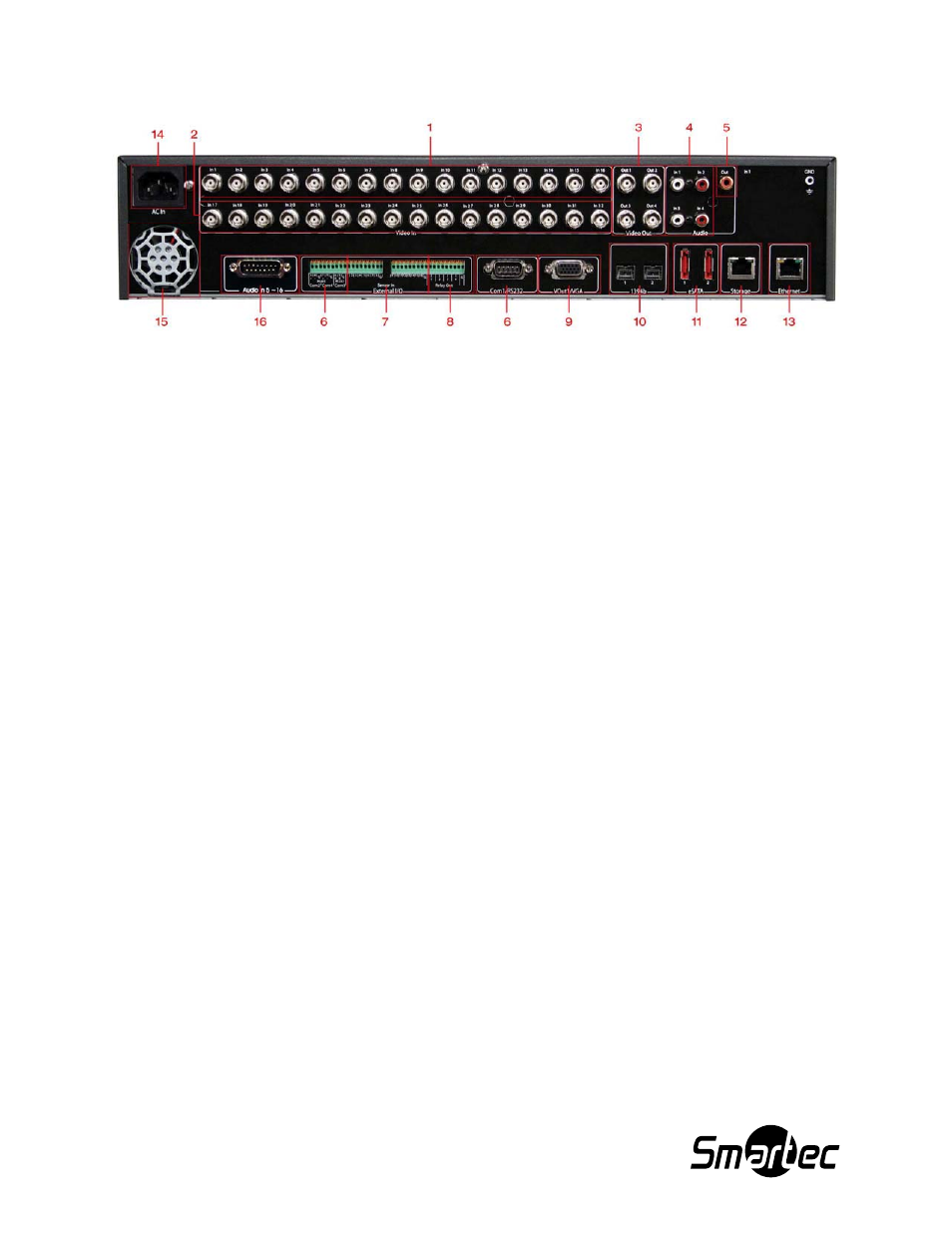

ЗАДНЯЯ ПАНЕЛЬ (STR-3293)
1. ВИДЕОВХОДЫ 1 – 16 / Разъемы BNC для ввода композитного видеосигнала.
2. ВИДЕОВХОДЫ 17 – 32 / Разъемы BNC для ввода композитного видеосигнала.
3. ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ К ГЛАВНЫМ МОНИТОРАМ
Выходы 1 и 3 отображают камеры 1-16, а выходы 2 и 4 отображают камеры 17-32.
4. АУДИОВХОДЫ 1 - 4
Четыре гнезда RCA для ввода аудиосигнала.
5. АУДИОВЫХОД
Одно гнездо RCA для вывода аудиосигнала.
6. RS-485 / RS-422 / RS-232C
Разъемы для подключения поворотных камер или клавиатуры (STT-3X).
7. ТРЕВОЖНЫЕ ВХОДЫ
16 сухих контактов для ввода сигналов тревоги.
8. РЕЛЕЙНЫЕ ВЫХОДЫ
4 релейных выхода для активации внешних устройств тревожной сигнализации.
9. ВЫХОД VGA
Используется таким же образом, что и выход для подключения к Монитору 1. На VGA выход можно
коммутировать страницы камер 1-16 (Монитор 1) и 17-32 (Монитор 2).
10. 1394b: НЕ ИСПОЛЬЗУЕТСЯ
11. eSATA: НЕ ИСПОЛЬЗУЕТСЯ
12. ПОРТ ПОДКЛЮЧЕНИЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА
Гигабитный порт для подключения дополнительных запоминающих устройств STG-ES (не входит в
комплект).
13. ПОРТ ETHERNET RJ45
Порт 10/100Base-T Ethernet RJ45 для подключения к сети.
14. РАЗЪЕМ ПИТАНИЯ
15. ВЕНТИЛЯТОР
16. АУДИОВХОДЫ 5 -16
