Руководство по эксплуатации Smartec STR-1693/3293
13

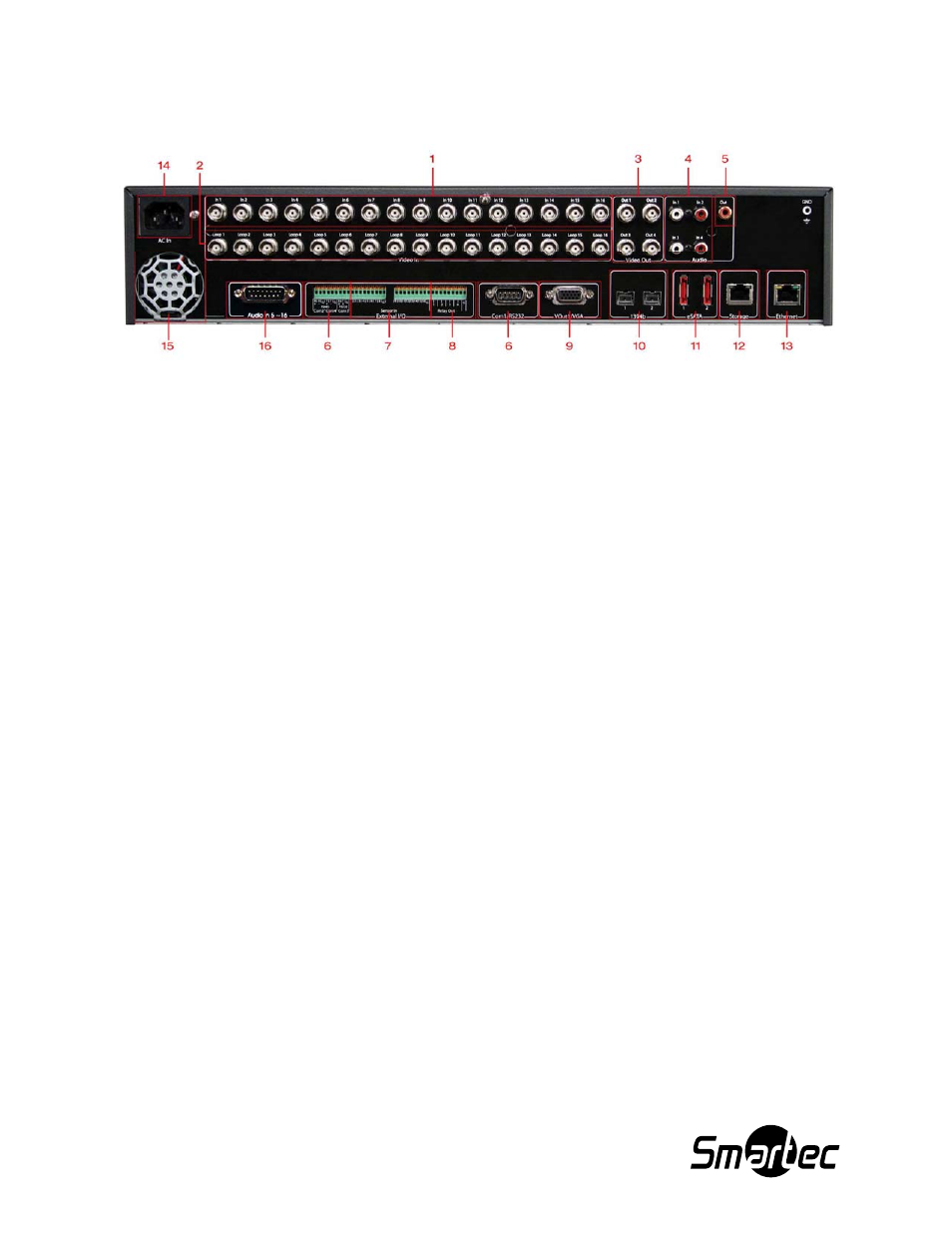

2. ЗАДНЯЯ ПАНЕЛЬ (STR-1693)
1. ВИДЕОВХОДЫ 1 – 16 / Разъемы BNC для ввода композитного видеосигнала.
2. ПАРАЛЛЕЛЬНЫЕ ВЫХОДЫ / Разъемы BNC для сквозного вывода композитного видеосигнала.
3. ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ К ГЛАВНЫМ МОНИТОРАМ
BNC-разъемы для выходов главного монитора.
4. АУДИОВХОДЫ 1 – 4 / Четыре гнезда RCA для ввода аудиосигнала.
5. АУДИОВЫХОД
Одно гнездо RCA для вывода аудиосигнала.
6. RS-485 / RS-422 / RS-232C
Разъемы для подключения поворотных камер или клавиатуры (STT-3X).
7. ТРЕВОЖНЫЕ ВХОДЫ
16 сухих контактов для ввода сигналов тревоги.
8. РЕЛЕЙНЫЕ ВЫХОДЫ
4 релейных выхода для активации внешних устройств тревожной сигнализации.
9. ВЫХОД VGA
Используется таким же образом, что и выход Монитор 1.
10. НЕ ИСПОЛЬЗУЕТСЯ
11. НЕ ИСПОЛЬЗУЕТСЯ
12. ПОРТ ПОДКЛЮЧЕНИЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА
Гигабитный порт для подключения дополнительных дисковых массивов STG-ES (дополнительная
опция).
13. ПОРТ ETHERNET RJ45
Порт 10/100Base-T Ethernet RJ45 для подключения к сети.
14. РАЗЪЕМ ПИТАНИЯ
15. ВЕНТИЛЯТОР
16. АУДИОВХОДЫ 5 -16
