УСТАНОВКА
A. СПОСОБ ПОДКЛЮЧЕНИЯ
1. Ослабьте винты на кожухе камеры и снимите кожух с базы. (Не вытаскивайте винты).
2. Ослабьте винты, соединяющие крышку кронштейна, и базу, и снимите ее с базы. (Не вы-
таскивайте винты).
3. Подключите кабель питания DC 12 В, 0.75 А (1.5A с обогревателем) к разъему питания
(Power, GND).
4. Подключите видеокабель к разъемам видео (Video) и заземления (GND).
5. Подключите кабель связи к разъемам RS-485.
6. Подключите кабель сигнализации к контактам 1 и GND, 2 и GND, 3 и GND, 4 и GND.
(Вы можете использовать нормально разомкнутые и нормально замкнутые контакты).
z
Не завинчивайте слишком туго. Это может стать причиной дефекта.

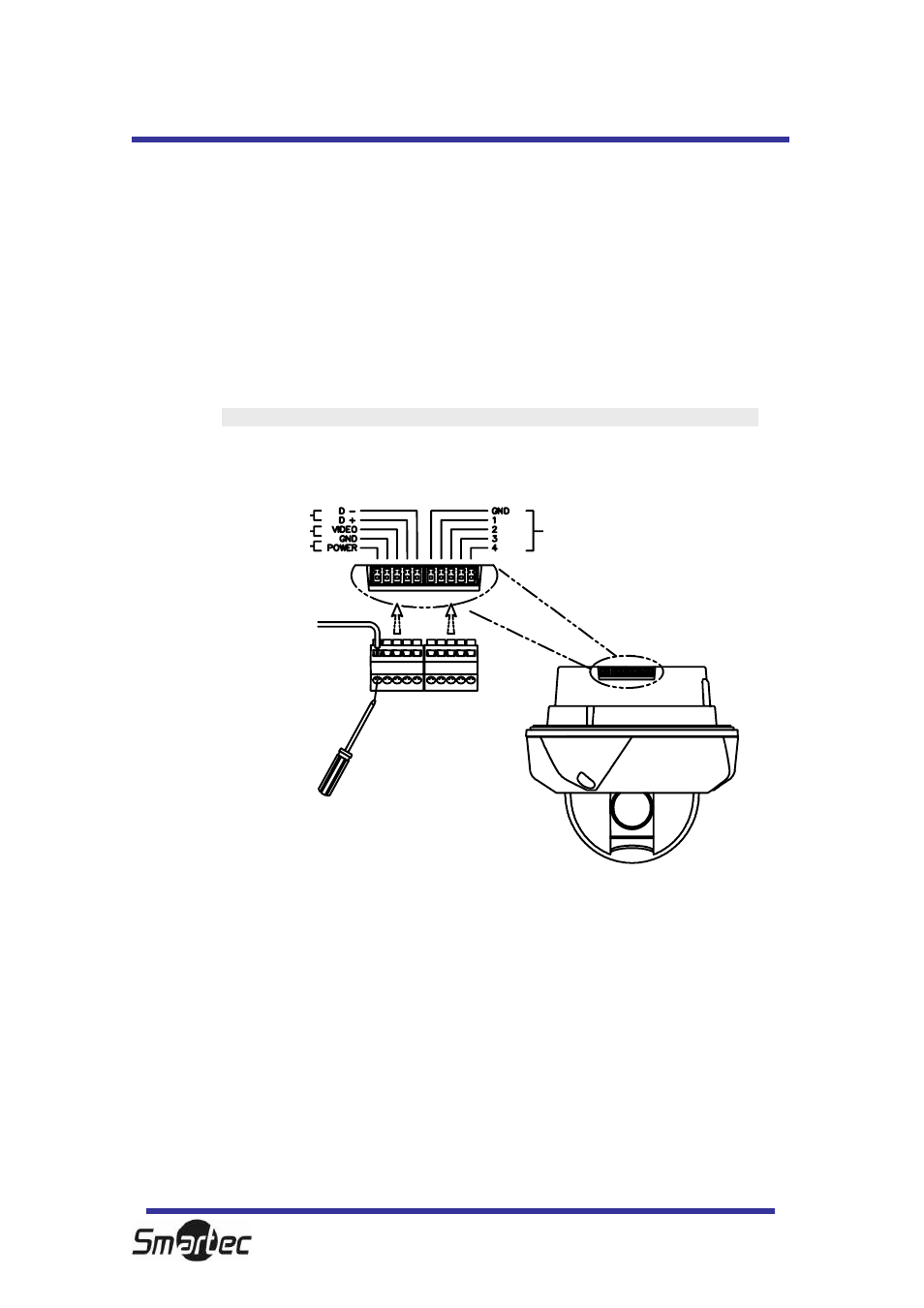

Rs-485
Видеовыход (на монитор)ввод питания 12 в
тревога контактная колодка
Рис. 3
RS – 485
ВИДЕОВЫХОД (на монитор)
ВВОД ПИТАНИЯ 12 в
ТРЕВОГА
КОНТАКТНАЯ КОЛОДКА
