26
УСТАНОВКИ МИКРОПЕРЕКЛЮЧАТЕЛЯ
А-3. ПРОТОКОЛ
Микропереключатели 7 - 8 используются для настройки протокола.
Заводская установка: Pelco-D или Pelco-P (автоматическое распознавание)
МП1 – 7
МП1 – 8
Протокол
ВЫКЛ
ВЫКЛ Pelco-D
или Pelco-P
А-4. НАСТРОЙКА СКОРОСТИ ПЕРЕДАЧИ
Микропереключатель № 9 используется для настройки скорости передачи.
С помощью микропереключателя можно выбрать скорость передачи 2400 бод/с, 9600 бод/с.
Заводская установка: 2400 бод/с.
МП1-9
Скорость передачи
ВЫКЛ 2400
бод/с
ВКЛ 9600
бод/с
А-5. СОГЛАСОВАНИЕ ЛИНИИ RS-485
Микропереключатель № 10 используется для включения согласования нагрузки 100Ω.
Установка микропереключателя №10 в положение «ВКЛ» выполняется только для последней от кон-
троллера камеры в шлейфе.
В случае использования одной камеры установите ее микропереключатель №10 в положение «ВКЛ».

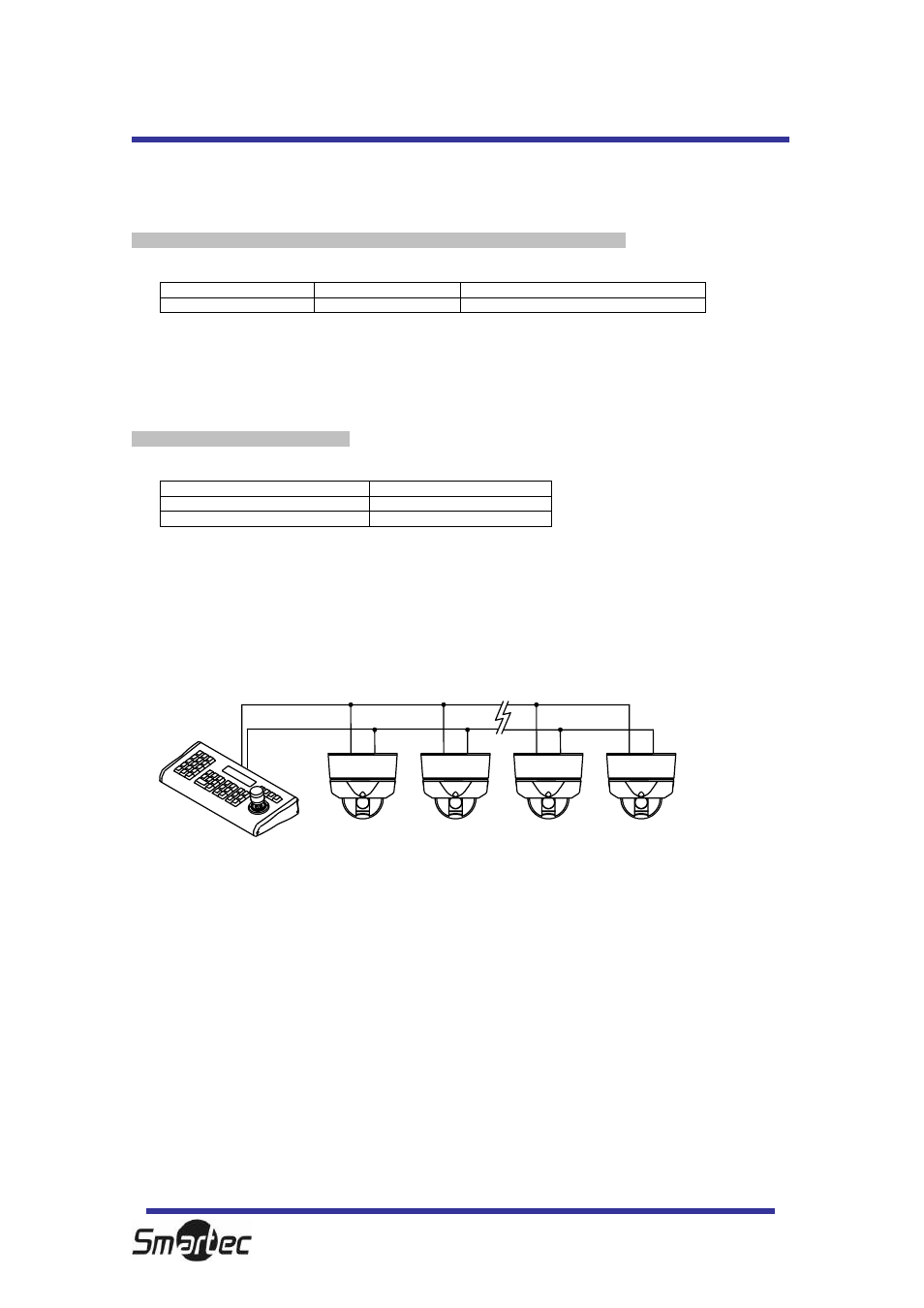

Камера 1 Камера 2 Камера n – 1 Камера n
Согласование МП2–1 «ВКЛ»
КАМ 1
КАМ 2
КАМ n-1
КАМ n
СОГЛАСОВАНИЕ
МП №10 - ВКЛ
