УСТАНОВКИ МИКРОПЕРЕКЛЮЧАТЕЛЯ

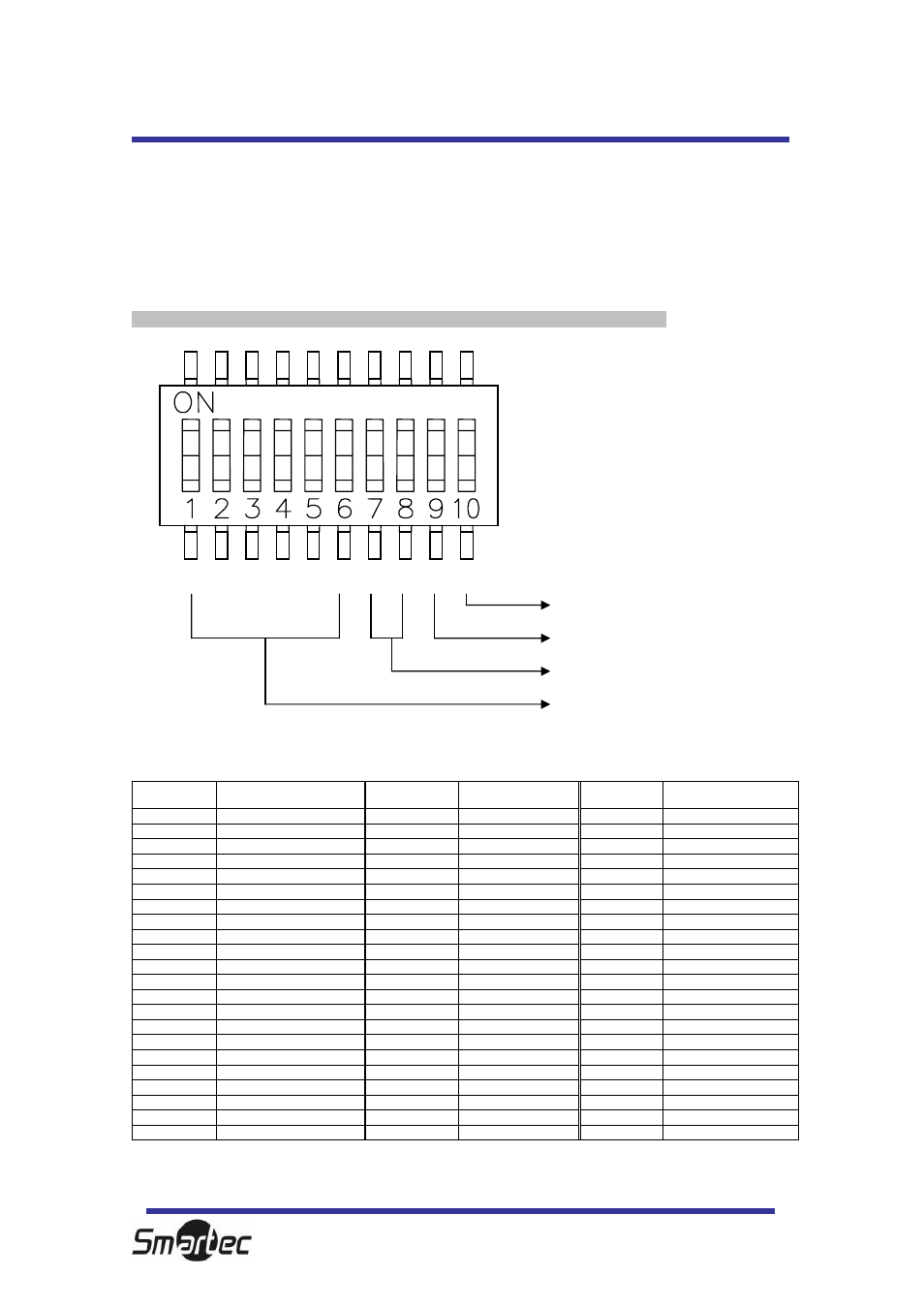

A-1. УСТАНОВКИ МИКРОПЕРЕКЛЮЧАТЕЛЯ
Для скоростной миниатюрной камеры купольного типа предлагается до 63 идентификационных но-
меров, для настройки которых предлагаются микропереключатели 1 – 6..
Для настройки идентификационного номера камеры с помощью микропереключателя МП1 откройте
кожух камеры.
Заводская установка: идентификационный номер камеры = 1, протокол PELCO-D
Согласование
Скорость передачи
Протокол
Установка идентификационного номера
A-2. НАСТРОЙКА ИДЕНТИФИКАЦИОННОГО НОМЕРА
(1-ВКЛ, 0-ВЫКЛ) (1Î10)
МП
ИДЕНТИФИКАЦИОННЫЙ
НОМЕР
МП
ИДЕНТИФИКАЦИОННЫЙ
НОМЕР
МП
ИДЕНТИФИКАЦИОННЫЙ
НОМЕР
100000ХХХХ 1 111010ХХХХ 23 101101ХХХХ 45
010000ХХХХ 2 000110ХХХХ 24 011101ХХХХ 46
110000ХХХХ 3 100110ХХХХ 25 111101ХХХХ 47
001000ХХХХ 4 010110ХХХХ 26 000011ХХХХ 48
101000ХХХХ 5 110110ХХХХ 27 100011ХХХХ 49
011000ХХХХ 6 001110ХХХХ 28 010011ХХХХ 50
111000ХХХХ 7 101110ХХХХ 29 110011ХХХХ 51
000100ХХХХ 8 011110ХХХХ 30 001011ХХХХ 52
100100ХХХХ 9 111110ХХХХ 31 101011ХХХХ 53
010100ХХХХ 10 000001ХХХХ 32 011011ХХХХ 54
110100ХХХХ 11 100001ХХХХ 33 111011ХХХХ 55
001100ХХХХ 12 010001ХХХХ 34 000111ХХХХ 56
101100ХХХХ 13 110001ХХХХ 35 100111ХХХХ 57
011100ХХХХ 14 001001ХХХХ 36 010111ХХХХ 58
111100ХХХХ 15 101001ХХХХ 37 110111ХХХХ 59
000010ХХХХ 16 011001ХХХХ 38 001111ХХХХ 60
100010ХХХХ 17 111001ХХХХ 39 101111ХХХХ 61
010010ХХХХ 18 000101ХХХХ 40 011111ХХХХ 62
110010ХХХХ 19 100101ХХХХ 41 111111ХХХХ 63
001010ХХХХ 20 010101ХХХХ 42
101010ХХХХ 21 110101ХХХХ 43
011010ХХХХ 22 001101ХХХХ 44
Согласование
Протокол
Настройка ID
Скорость
