- 16 -
ОБЪЕКТИВ
Объектив не входит в комплект поставки камеры. Приобретите объектив, который подходит для
Ваших целей и условий применения. Камера позволяет использовать объективы с автоматической
диафрагмой и с C- или CS-резьбой.
* Примечания *
•
Для работы с основными функциями камеры рекомендуется использовать объектив с
управлением автоматической диафрагмой по управляющему току (DC-типа).
•
Если на объективе имеются отпечатки пальцев или загрязнение другого типа, это мо-
жет привести к заметному ухудшению качества изображения.
•
Для повышения качества изображения при низком уровне освещения рекомендуется
использовать объектив с высоким качеством оптики. При использовании ИК-подсветки
применяйте объективы с ИК-коррекцией (IR corrected).

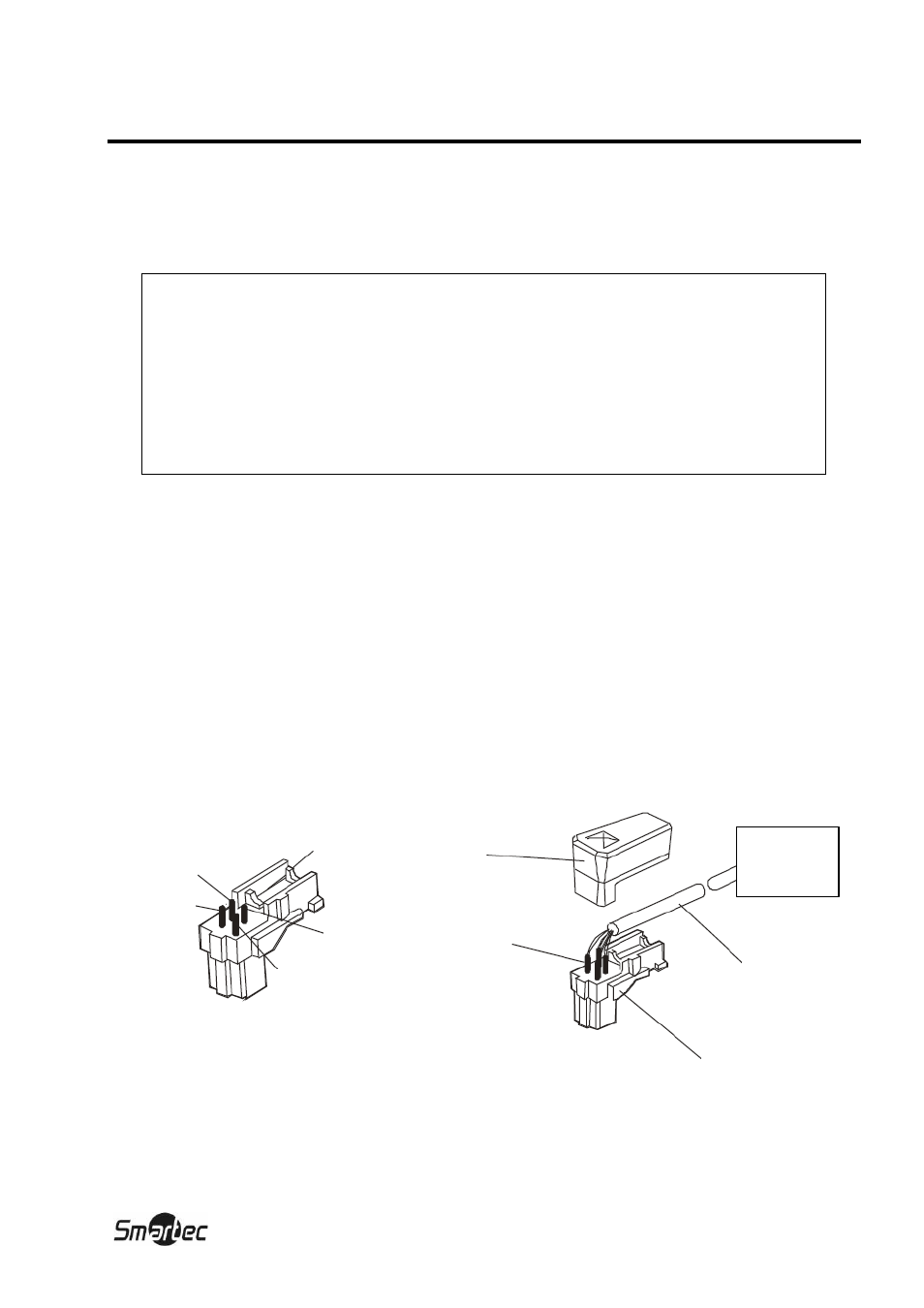

<УСТАНОВКА ОБЪЕКТИВА С АВТОМАТИЧЕСКОЙ ДИАФРАГМОЙ>
1. Снимите крышку с вилки для подключения объектива с автоматической диафрагмой и припаяйте
кабель объектива к вилке, как показано ниже.
• Тип - “Управление по видеосигналу”
• Тип - “Управление по управляющему току”
Контакт 1 --- красный (питание)
Контакт 1 --- Затухание -
Контакт 2 --- не используется
Контакт 2 --- Затухание +
Контакт 3 --- белый (видеосигнал)
Контакт 3 --- Возбуждение +
Контакт 4 --- черный («земля»)
Контакт 4 --- Возбуждение -
Контакт 1
Контакт 2
Контакт 3
Контакт 4
Ребро
Крышка коннектора
Термоусадочные трубки
Коннектор
Объектив с автоматической диафрагмой
Кабель управления диафрагмой
2. Снимите защитные крышки с камеры и объектива и прикрутите объектив к камере, вращая его
против часовой стрелки.
Крышка
коннектора
Коннектор
Объектив с
автоматической
диафрагмой
Кабель
управления
диафрагмой
Термо-
усадочные
трубки
Ребро
Контакт 1
Контакт 3
Контакт 4
Контакт 2
