- 13 -

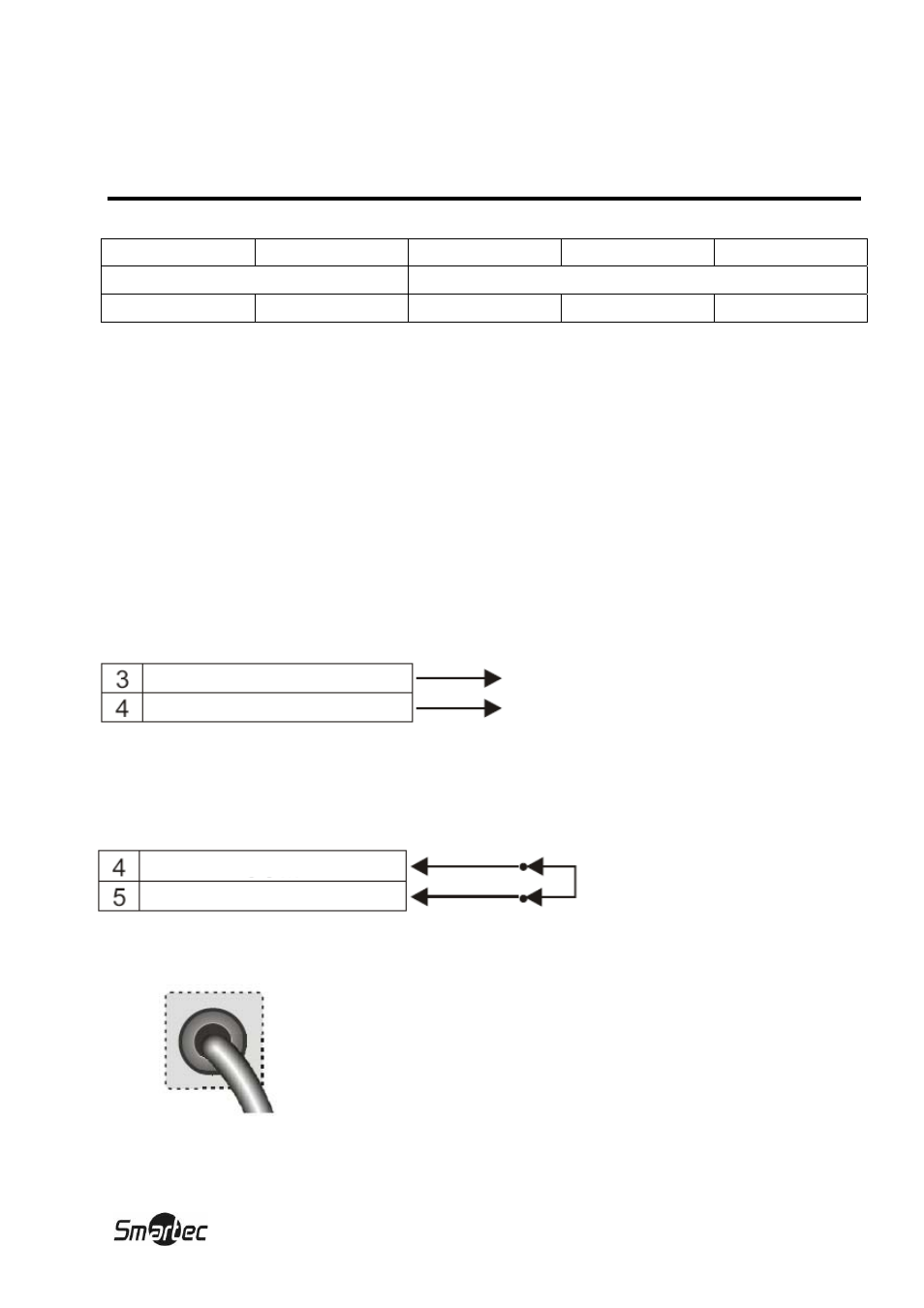

УПРАВЛЕНИЕ И СОЕДИНЕНИЯ / ТЕРМИНАЛ
ВВОДА/ВЫВОДА СИГНАЛОВ ПЕРЕКЛЮЧЕНИЯ РЕЖИМА
«ДЕНЬ-НОЧЬ»
1 2 3 4 5
RS-485
ВХОДЫ\ВЫХОДЫ
485- (передача) 485+
(прием)
ВЫХОД
ОБЩИЙ
ВХОД
1) Управление камерой
• КОНТАКТ 1: RS-485 «-»
• КОНТАКТ 2: RS-485 «+»
2) Терминал ввода/вывода сигналов переключения режима «день-ночь»
Для переключения режима «день-ночь» с помощью внешнего оборудования, подключите линии
управления к соответствующим контактам.
• ВЫВОД СИГНАЛА ПЕРЕКЛЮЧЕНИЯ РЕЖИМА «ДЕНЬ-НОЧЬ»
Этот выход (тип контакта – «открытый коллектор») используется для включения внешнего освещения
или ИК-прожектора для повышения уровня освещенности, если в экранном меню настройки камеры
для режима «День-ночь» выбрана установка AUTO («Автоматический»).
3 вывод сигнала переключения режима «день-ночь»
•
5 В / 10 мА: «ночь»
4 Общий
•
0 В: «день»
• ВВОД ВНЕШНЕГО СИГНАЛА ПЕРЕКЛЮЧЕНИЯ РЕЖИМА «ДЕНЬ-НОЧЬ»
Этот вход используется для включения режима «день» или режима «ночь» в соответствии с сигна-
лом, поступающим с внешнего светочувствительного датчика. Эта функция используется, если в эк-
ранном меню настройки камеры для режима «День-Ночь» выбрана установка External («Внешнее уст-
ройство»).
4 Общий
Контакт разомкнут - «ночь»
5 ввод сигнала переключения режима «день-ночь»
Контакт замкнут - «день»
3) Подключение питания
Кабель питания – этот кабель питания рассчитан на
100-240 В ~ 50 Гц +/- 1 Гц.
100-240 В АС
ВЫВОД СИГНАЛА «ДЕНЬ-НОЧЬ»
ОБЩИЙ
ВВОД СИГНАЛА «ДЕНЬ-НОЧЬ»
ОБЩИЙ
